Caratteristiche:

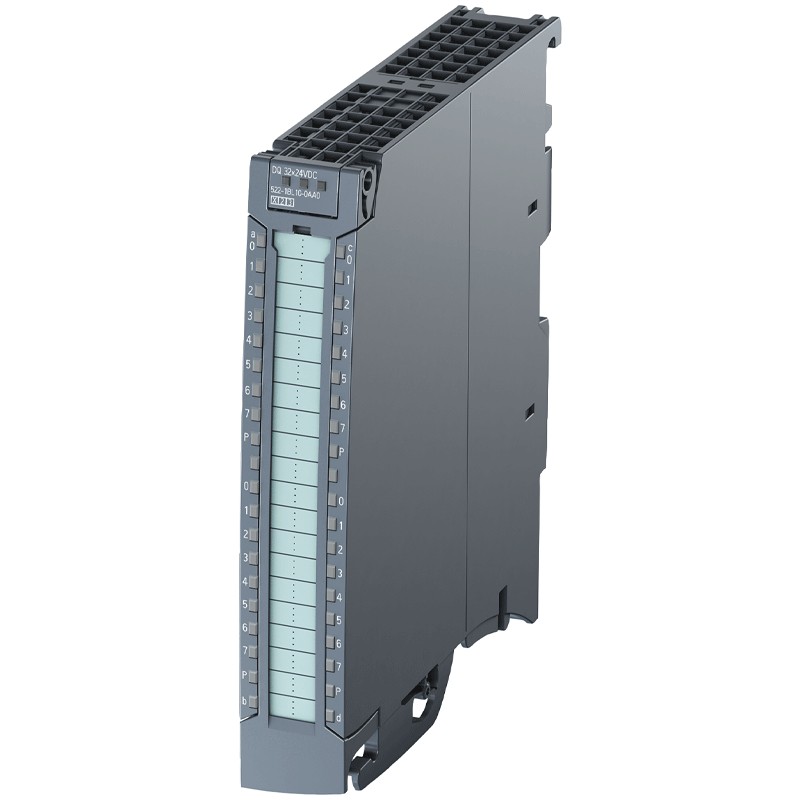

• Denominazione del tipo di prodotto DQ 32x24VDC/0,5A HF
• Versione hardware Da FS02
• Versione del firmware V1.1.0
• Funzione del prodotto Dati I&M Si; I&M0 ... I&M3 - Funzionamento con sincronismo di clock Si - Avvio priorizzato Si
• Engineering con STEP 7 TIA Portal progettabile/integrato a partire dalla versione V13 SP1 / - STEP 7 progettabile/integrato da versione V5.5 SP3 / - PROFIBUS dalla versione GSD/revisione GSD V1.0 / V5.1 PROFINET dalla versione GSD/revisione GSD V2.3 / -
• Tensione di alimentazione Valore nominale (DC) 24 V - Campo consentito, limite inferiore (DC) 19,2 V - Campo consentito, limite superiore (DC) 28,8 V - Protezione da inversione polarità Si; mediante protezione interna con 7 A per gruppo
• Corrente d'ingresso Corrente assorbita, max. 60 mA
• Tensione di uscita / intestazione Valore nominale (DC) 24 V
• Potenza Prelievo di potenza dal bus backplane 1,1 W
• Potenza dissipata Potenza dissipata, tip. 3,5 W
• Uscite digitali Tipo di uscita digitale transistor - Numero di uscite 32 - Chiusura su P Si - Uscite digitali, parametrizzabili Si
• Protezione da cortocircuito Si; elettronica su clock - Soglia d'intervento, tip. 1 A - Limitazione dell'extratensione induttiva di apertura su L+ (-53 V) - Comando di un ingresso digitale Si
• Potere di interruzione delle uscite con carico ohmico, max. 0,5 A - con carico lampade, max. 5 W
• Campo della resistenza di carico Limite inferiore 48 ? - Limite superiore 12 k?
• Tensione d'uscita per segnale "1", min. L+ (-0,8 V)
• Corrente d'uscita per segnale "1" valore nominale 0,5 A - per segnale "1" campo consentito, max. 0,5 A - per segnale "0" corrente residua, max. 0,5 mA
• Ritardo sull'uscita con carico ohmico da "0" a "1", max. 100 µs - da "1" a "0", max. 500 µs
• Collegamento in parallelo di due uscite per combinazioni logiche Si - per aumento di potenza No - per il comando ridondante di un carico Si
• Frequenza di commutazione con carico ohmico, max. 100 Hz - con carico induttivo, max. 0,5 Hz; secondo IEC 60947-5-1, DC-13 - con carico lampade, max. 10 Hz
• Corrente totale delle uscite Corrente per ogni canale, max. 0,5 A; vedere - descrizione supplementare nel manuale - Corrente per ogni gruppo, max. 4 A; vedere descrizione supplementare nel manuale - Corrente per ogni modulo, max. 16 A; vedere descrizione supplementare nel manuale
• Lunghezza cavo con schermatura, max. 1 000 m - senza schermatura, max. 600 m
• Funzione di diagnostica Si
• Valori sostitutivi attivabili Si
• Allarme diagnostico Si
• Maintenance Alarm Si Sorveglianza della tensione di alimentazione Si
• Rottura conduttore Si
• Cortocircuito Si
• Errore cumulativo Si
• Dimensioni Larghezza 35 mm - Altezza 147 mm - Profondità 129 mm
• Peso 280 grammi
