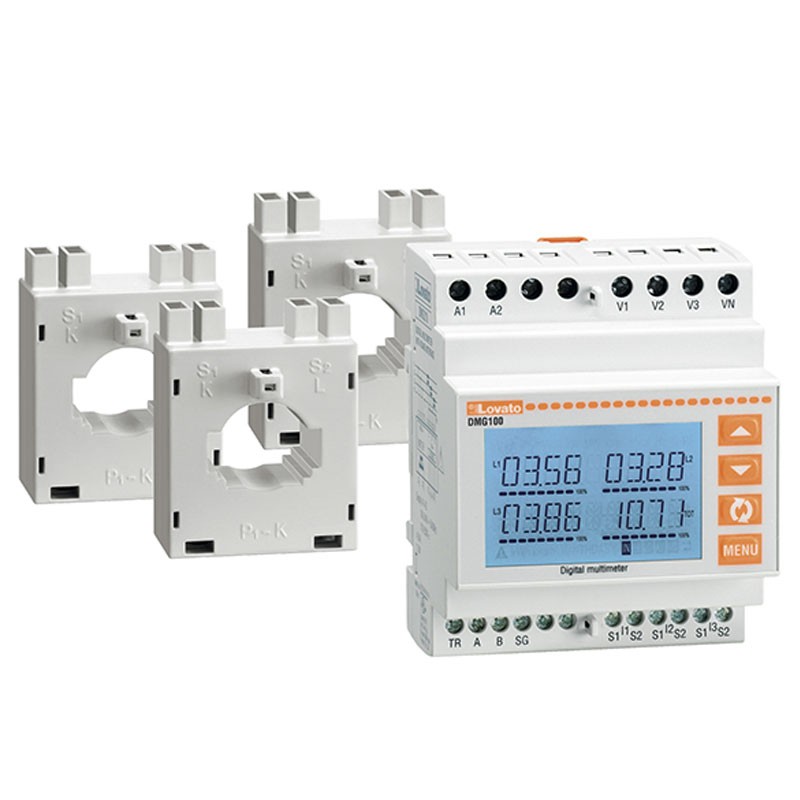

Alimentazione ausiliaria US:

• Tipo: Trifase + neutro
• Tensione nominale ausiliaria AC: VAC: 100…240
• Tensione nominale ausiliaria DC: VDC: 110…250
• Limiti di funzionamento tensione ausiliaria: AC min  VAC 85 – max VAC 264 - DC min VDC 93.5 – max VDC 300
• Frequenza di impiego: 50/60 hz
• Potenza assorbita: Max VA 3.5
• Potenza massima dissipata: 1.2W



Ingressi di misura della tensione:

• Tensione nominale (Ue): fase-fase VAC 690  - fase-neutro VAC 400
• Campo di misura: fase-fase   VAC 20…830 - fase-neutro VAC 10…480
• Ingessi di misura della tensione Frequenza di impiego: min Hz 45 - Max Hz 66
• Metodo misura ingressi di tensione: True RMS
• Modalità di inserzione: Linee monofase, bifase, trifase con o senza neutro, trifase bilanciato



Ingressi di corrente:

• Corrente nominale (Ie): 5A
• Campo di misura: 0.01…6
• Metodo misura: TRMS
• Sovraccaricabilità: +20% Ie da TA esterno con secondario 5A
• Limite termico di breve durata: 50A per 1s
• Corrente primaria Ipn (/5): 250A
• Corrente secondaria: 5A
• Sovracorrente permanente Ipn % 120



Accuratezza:

• Condizioni di misura (T +23°C ±1°C / Umidità rel. 45 ±15% R.H.):
• Tensione di fase ±0.5%
• Tensione concatenata ±0.5%
• Corrente ±0.5%
• Frequenza ±0.05%
• Potenza attiva ±1%
• Energia attiva  Classe 1 (IEC/EN/BS 62053-21)
• Energia reattiva Classe 2 (IEC/EN 62053-23)



Isolamenti:

• Tensione nominale di isolamento IEC/EN 720V
• Tensione nominale di tenuta ad impulso (Uimp) kV 9.5
• Tensione di tenuta alla frequenza di esercizio: Kv 5.2
• Corrente nominale termica di breve durata Ith: Ith for s 40…60
• Corrente dinamica nominale Idyn: Ith for s: 2.5
• Isolamento in aria: Classe E





Caratteristiche meccaniche:

• Tipo custodia: Poliammide
• Attacchi tipo: Fissi
• Sezione conduttori: min mm² 0.2 – max mm² 4 – min AWG 24 – max AWG 12
• Coppia di serraggio (Max): Nm 0.8 – Ibin 7
• Fissaggio: Guida DIN
• Peso: 856 grammi



Condizioni ambientali:

• Temperatura di impiego: -20/+60°C
• Temperatura di stoccaggio: -30/++80
• Umidità relativa % <90
• Grado di inquinamento massimo: 2
• Grado di protezione IP30
