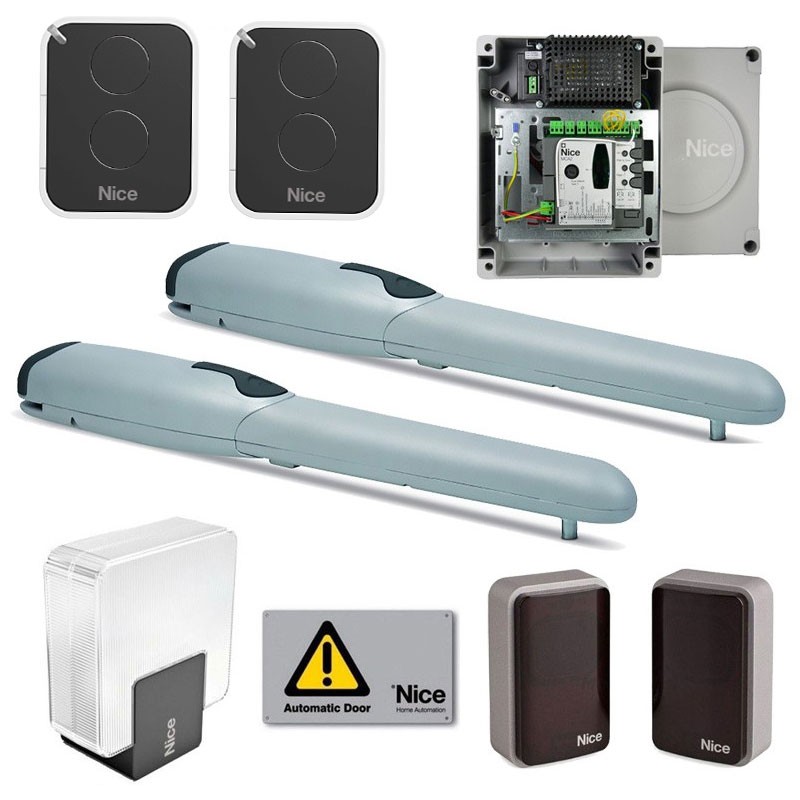

Il Kit è composto da:

• 2 pezzi codice WG4024 motoriduttore elettromeccanico a 24 Vdc a montaggio esterno con sblocco a chiave NICE e finecorsa meccanico in apertura

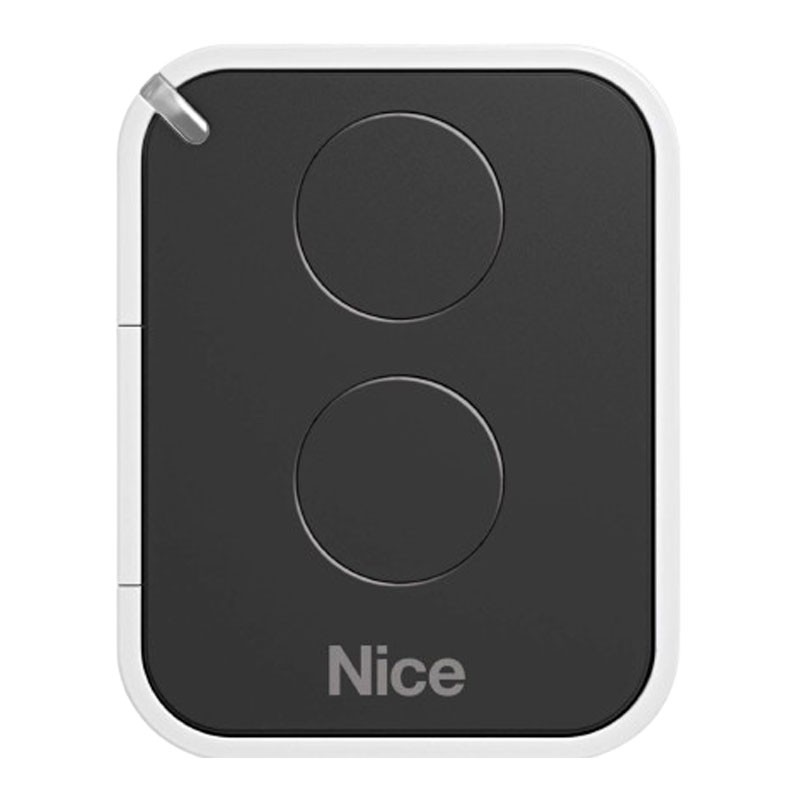

• 2 pezzi codice ON2E trasmettitore a 2 tasti colore nero, frequenza 433, 92Mhz
• 1 pezzo centrale elettronica di comando codice MC424L con ricevitore radio integrato e ricevitore radio bidirezionale ad innesto OXIBD incluso
• 1 coppia di fotocellule da esterno codice EPM
• 1 pezzo luce lampeggiante a LED con antenna integrata serie ERA LIGHT codice ELAC

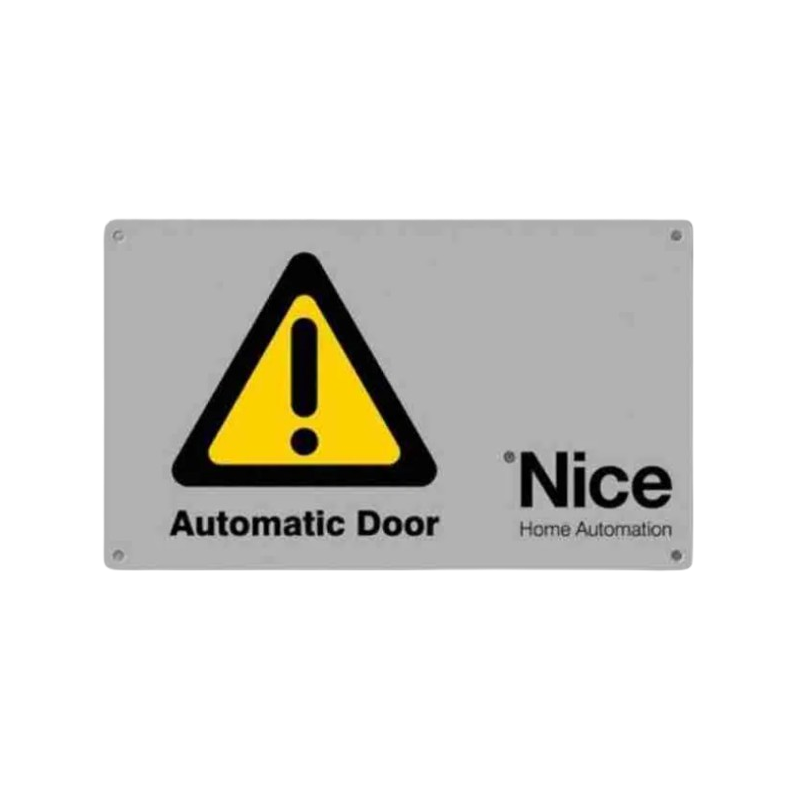

• 1 pezzo TS tabella segnaletica

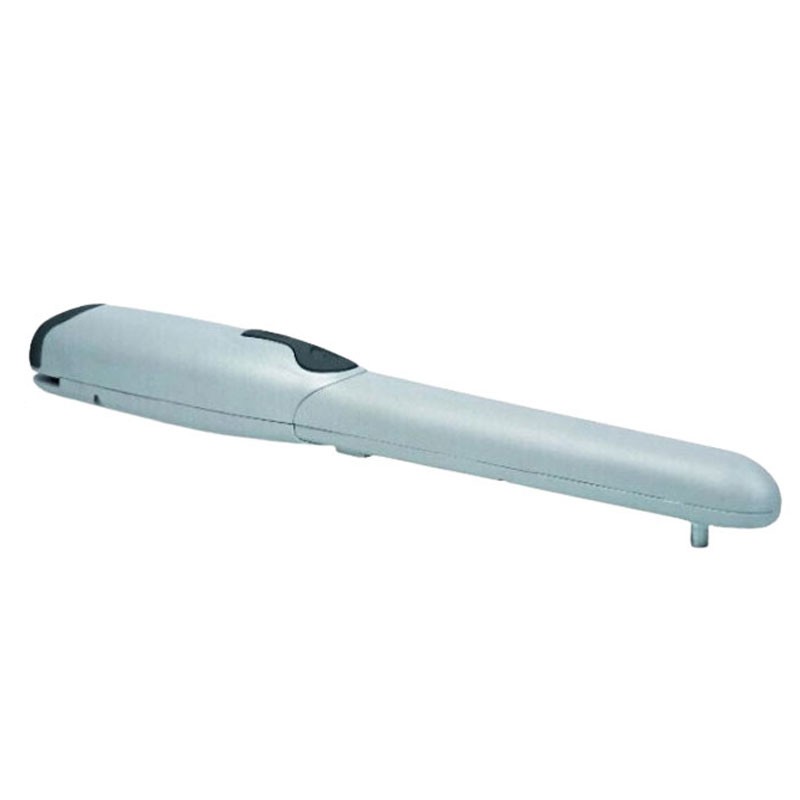

Caratteristiche motoriduttore elettromeccanico WG4024:

• Tipologia d'uso: per cancelli o portoni ad ante battenti
• Alimentazione 24V
• Assorbimento massimo 3,5A
• Assorbimento nominale 2 A
• Potenza massima assorbita 85 W
• Potenza nominale assorbita 50W
• Grado di protezione IP44
• Corsa 320 mm
• Velocità a vuoto 0,018 m/s
• Spinta massima 1500 N
• Spinta nominale 500 N
• Temperatura di funzionamento da -20 °C a +50 °C
• Cicli h alla coppia nominale 40
• Durabilità stimata tra circa 80.000 e 250.000 cicli di manovre
• Classe di isolamento A
• Dimensioni (mm) 770 x 98 x 95 h
• Peso (kg) 6

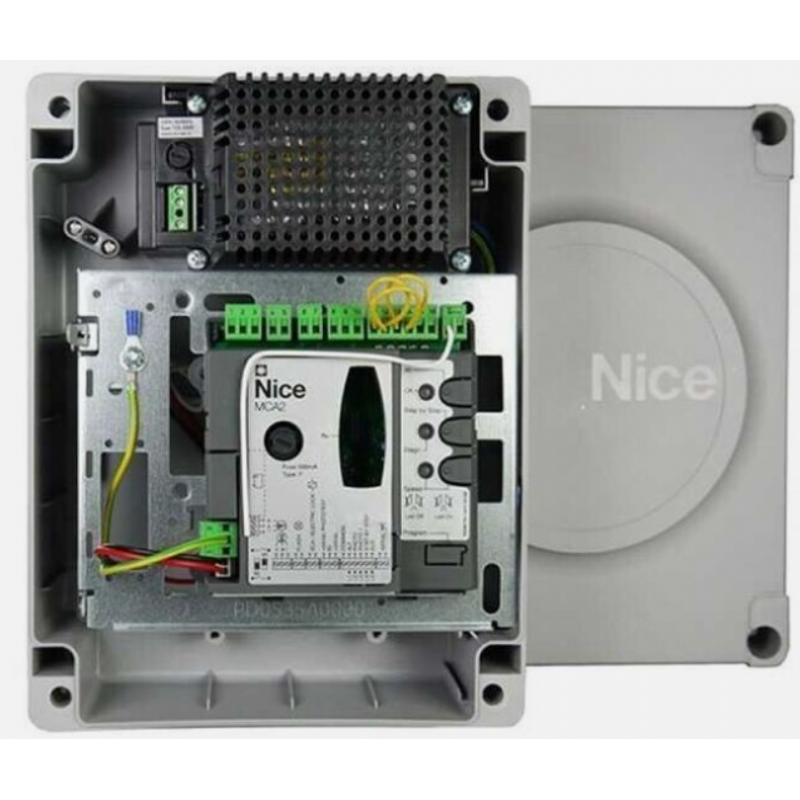

1 pezzo centrale elettronica di comando MC424L con ricevitore radio integrato e ricevitore radio bidirezionale ad innesto OXIBD incluso: Essa è destinata al comando di attuatori elettromeccanici Wingo, Too, S-fab a 24 V, per l’automazione di cancelli o porte ad ante battenti. Dispone di un sistema che verifica lo sforzo dei motori ad essa collegati (amperometrica), questo sistema permette di rilevare automaticamente i finecorsa, memorizzare il tempo lavoro di ogni singolo motore e di riconoscere eventuali ostacoli durante il movimento normale. Questa caratteristica rende più semplice l’installazione visto che non serve nessuna regolazione dei tempi di lavoro e di sfasamento delle ante. La centrale è pre-programmata sulle funzioni normalmente richieste e integra un ricevitore radio per i telecomandi. Può essere programmata per due tipologie di ingresso ALT: - Alt tipo NC per collegamento a contatti tipo NC. - Alt a resistenza costante. Permette di collegare alla centrale dispositivi con uscita a resistenza costante 8,2 KΩ (es. bordi sensibili).


Caratteristiche tecniche:

• Tensione: 230 V~ ±10%
• Frequenza: 50/60 Hz
• Fusibile: 1A tipo T
• Potenza max assorbita 170 Watt
• Alimentazione di emergenza predisposta per batterie tampone PS124 e per kit solare Solemyo
• Corrente massima motori 3 A (con livello intervento amperometrica “grado 6”)
• Uscita alimentazione servizi 24 V corrente massima 200 mA (la tensione può variare da 16 a 33 V )
• Uscita fototest 24 V corrente massima 100 mA (la tensione può variare da 16 a 33 V )
• Uscita lampeggiante per lampeggianti 24 V , potenza massima 25 W (la tensione può variare da 16 a 33 V )
• Uscita spia cancello per lampade 24 V potenza massima 5 W (la tensione può variare da 16 a 33 V ) oppure elettroserrature 12 V~ 25 W
• Ingresso ALT per contatti NC oppure resistenza costante 8,2 KΩ +/- 25%
• Tempo lavoro rilevato automaticamente
• Tempo pausa programmabile a 5, 15, 30, 45, 60, 80, 120, 180 secondi
• Tempo scaricamento programmabile a 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4 secondi
• Ritardo anta in apertura programmabile a 0, 5, 10, 15, 20, 30, 40, 50% del tempo lavoro
• Ritardo anta in chiusura rilevato automaticamente
• Lunghezza max cavi alimentazione 30 metri
• Ricevitore radio Innesto tipo “SM” per ricevitori SMXI, SMXIS, OXI (Modo I e Modo II)
• Temperatura di esercizio da - 20 a +55 °C
• Grado di protezione IP54 a contenitore integro

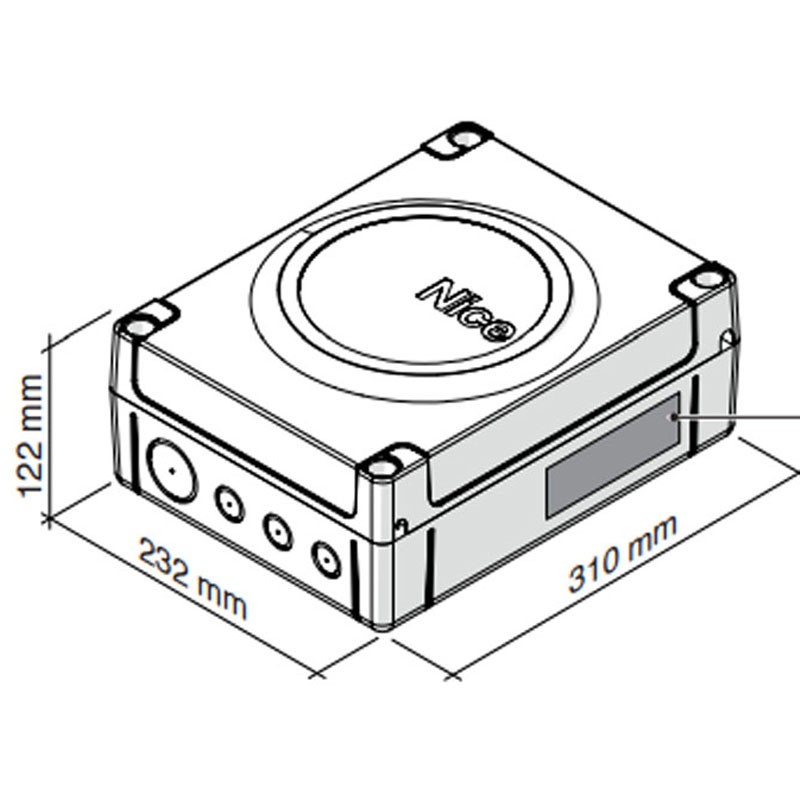

• Dimensioni (mm) 310 x 232 x H 122
• Peso (kg) 4,1

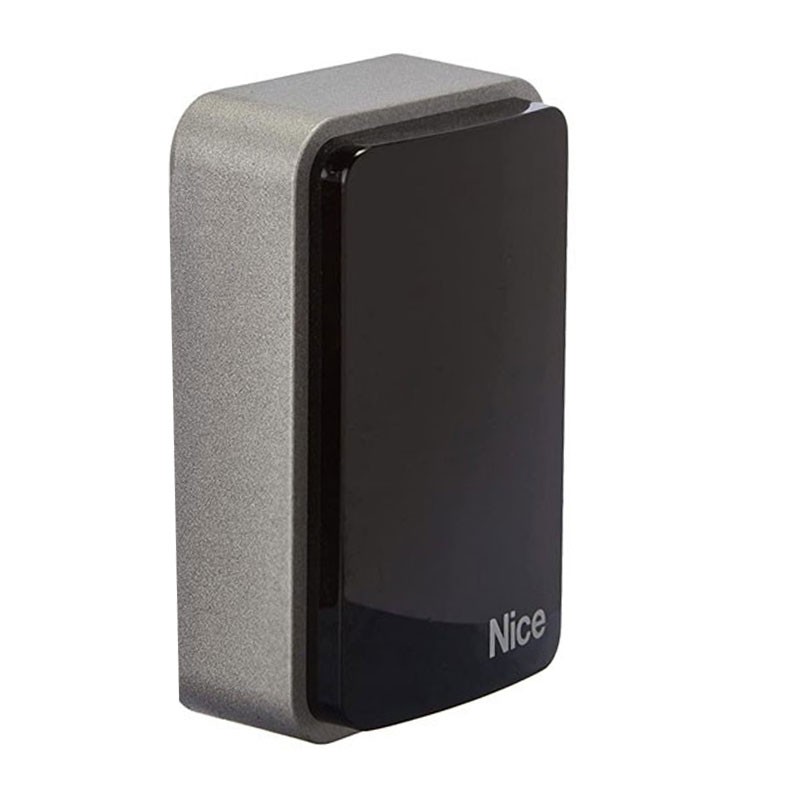

1 pezzo coppia di fotocellule da esterno EPM:

• Portata stimata 15 metri (30 con ponticello + 10 tagliato)
• Alimentazione senza ponticello 24 Vac/Vdc limiti: 18-35 Vdc, 15-28 Vac con ponticello 12 Vac/Vdc limiti: 10-18 Vdc, 9-15 Vac
• Assorbimento (mA) 25 RX, 30 TX
• Corrente massima assorbita: circa 55 mA (TX + RX)
• Angolo del raggio emesso dal TX: 20° (± 25%)
• Angolo dell’area di rilevamento dell’RX: 20° circa, senza cono di riduzione; 8°, con cono di riduzione (± 25%)
• Grado di protezione IP44
• Tempo di risposta: minore di 30ms
• Temperatura di funzionamento -20/+50°C
• Montaggio: elementi fissati uno di fronte all’altro, su due pareti verticali e parallele tra loro o su apposito supporto a colonna
• Portata relè max 500 mA e 48V
• Dimensioni (mm) 50 x 80(h) x 28,5 mm
• Peso 143 grammi



Vantaggi:

• Sicure: dispositivo di tipo D secondo la norma EN12453 che permette di rilevare ostacoli presenti sull'asse ottico tra trasmettitore (TX) e ricevitore (RX)
• Utilizzando la funzione di fototest è possibile raggiungere la categoria 2 di sicurezza ai guasti secondo la norma EN 954-1
• Tecnologie all'avanguardia: circuito antiabbagliamento che elimina le possibili interferenze della luce solare
• I modelli EPM, consente 2 livelli di portata
• Resistenti, anche in versione antieffrazione: scocca in ABS resistente agli agenti atmosferici, disponibili anche con scocca metallica

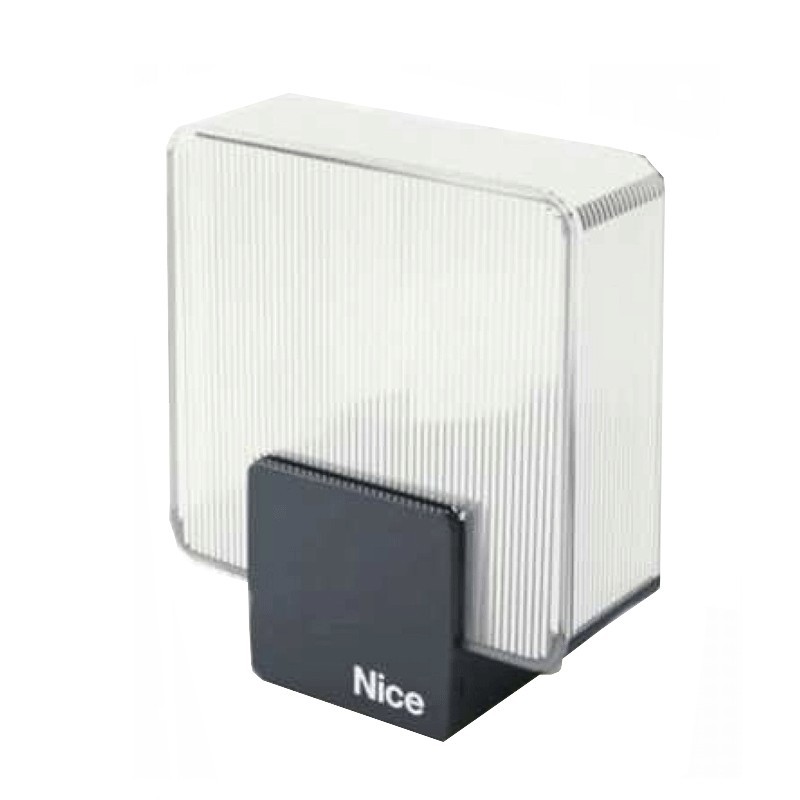

1 pezzo luce lampeggiante a LED con antenna integrata serie ERA LIGHT codice ELAC: Compatibile con i diversi standard elettrici e può essere installato anche nelle zone soggette a sbalzi di tensione. Scocca particolarmente resistente ad eventuali urti, adatta per essere fissata in diverse posizioni. Consuma circa l'80% in meno rispetto ai tradizionali lampeggianti, antenna 433,92 MHz integrata.

Caratteristiche tecniche:

• Alimentazione: 90-240 Vac
• Frequenza: 50/60 Hz
• Assorbimento massima: 36 mA
• Potenza: 5 Watt
• Lampada: LED bianco
• Lampeggiatore interno: si
• Ciclo max funzionamento: 33% (5s ton, 10s toff)
• Grado di protezione IP44
• Temperatura di funzionamento: -20/+50°C
• Dimensioni: 132X72X155
