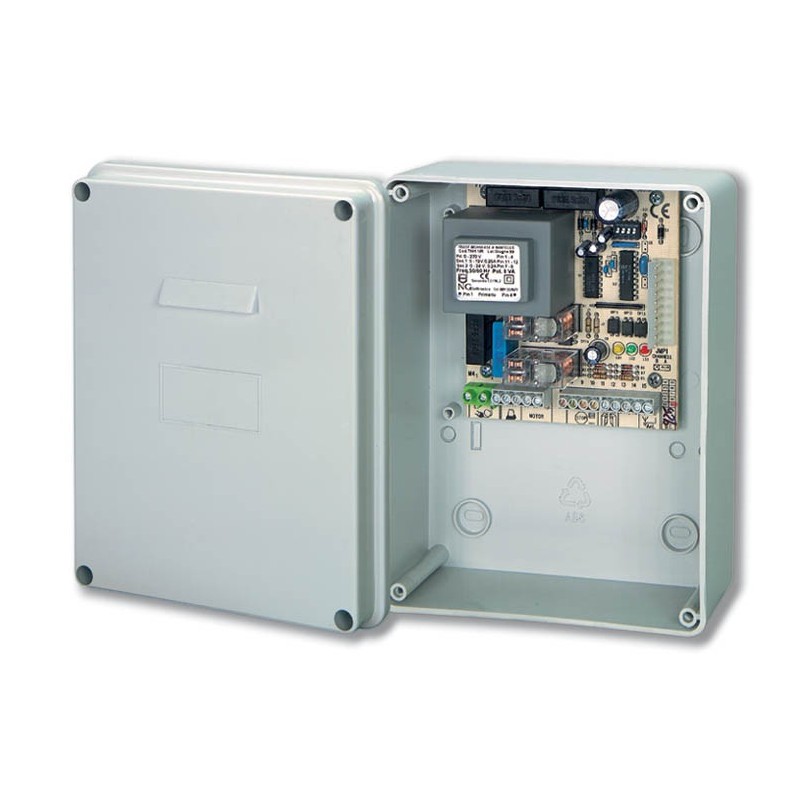

La PCM1 è una centralina di automazione per serrande, ed è funzionante solo con motoriduttori dotati di finecorsa, in quanto sono utili al processore per stabilire la logica di funzionamento, i tempi e i sensi di apertura e chiusura. Essa svolge tutte le funzioni di controllo del motoriduttore e delle periferiche di sicurezza (fotocellule e lampeggiatore) durante le operazioni di apertura e di chiusura della serranda. Il comando è dato dall'operatore tramite selettore a chiave SC1, del tipo STOP - APRE / CHIUDE, o tramite una coppia di pulsanti, uno di tipo NC per lo STOP di emergenza, l'altro, di tipo NA,  per gli impulsi di controllo.

La centrale prevede due tipi di funzionamento: automatico, e passo/passo:

Funzionamento automatico: Ad un impulso la centralina esegue un ciclo completo di apertura-pausa-chiusura. In apertura eventuali impulsi successivi sono ignorati. Durante la pausa, presente solo in questo tipo di funzionamento, un impulso ne azzera il tempo. In chiusura un impulso blocca, un altro fa riaprire la serranda. Il tempo di pausa può essere impostato sull' SW1, come riportato sulla tabella seguente. Un impulso di STOP in qualsiasi operazione blocca la serranda. In blocco, un impulso di comando attiva il moto inverso a quello precedente il blocco.


Funzionamento passo/passo: Ad ogni impulso la centralina esegue ciclicamente le operazioni: APRE-BLOCCA-CHIUDE. In pratica, durante qualsiasi tipo di movimento, apertura o chiusura, un impulso ne provoca il blocco, ed uno successivo provoca un movimento contrario al precedente. In tale funzionamento non è previsto alcun tempo di pausa dopo l'apertura della serranda.

A  serranda aperta, impegnando le fotocellule si inibisce la centrale a qualsiasi operazione; durante la chiusura della serranda, intervengono come settato tramite SW4: con SW4 su OFF all'impegno delle fotocellule la serranda si blocca e si riapre immediatamente; con SW4 su ON si blocca la serranda, per continuare poi in chiusura al disimpegno delle fotocellule.

NOTA BENE : se entro 60 secondi, il finecorsa non dovesse intervenire, la centrale si arresta comunque.

Caratteristiche:

• Tensione nominale di alimentazione: 230V~ ±10% 50Hz
• Consumo a vuoto: 8 watt
• Tensione nominale in uscita accessori: 24V~ ±5%
• Corrente massima in uscita per accessori: 500 mA
• Attivazione tramite selettore a chiave o pulsante.
• Logiche di funzionamento: automatico, passo/passo
• Ingresso per fotocellule di chiusura
• Predisposizione per schede decoder DEC20 per antenna BIRD
• Temperatura di funzionamento: -25ºC +55ºC
• Contenitore in ABS (plastica) stagno
• Grado di protezione IP55
• Dimensioni: 200x196x80 mm
• Peso: 745 grammi
