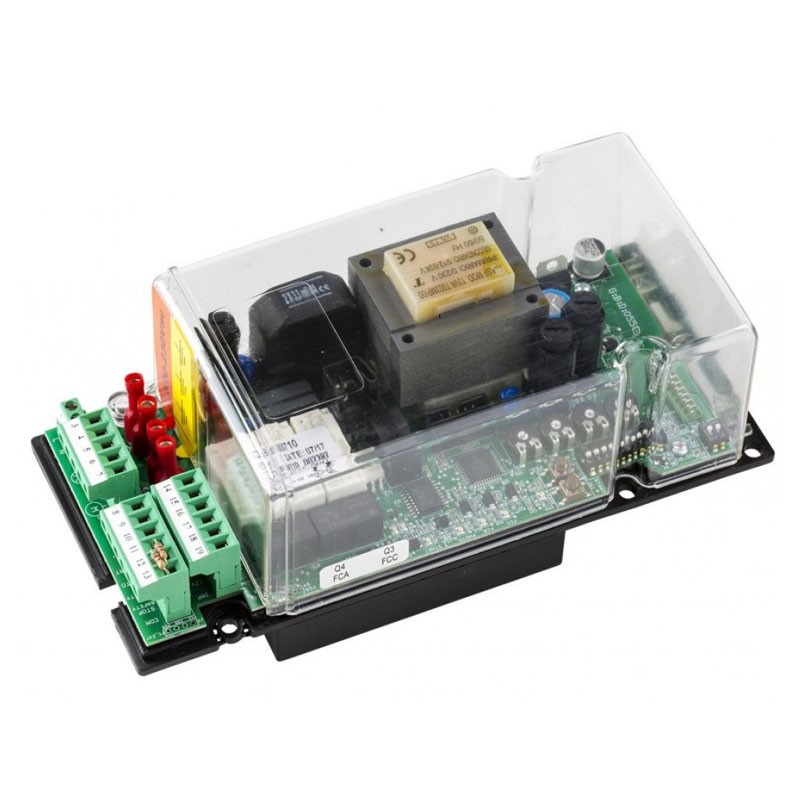

Scheda elettronica Gibidi SC230E per cancelli scorrevoli 230Vac A90984P
GIB A90984P
La scheda elettronica Gibidi SC230E A90984P è la centrale di comando 230Vac con contenitore per cancelli scorrevoli Gibidi: gestione con finecorsa/encoder, rallentamenti regolabili, soft start e sicurezza avanzata con test dispositivi e anti-schiacciamento.
-
Centrale di comando 230Vac completa di contenitore per automazioni scorrevoli
-
Compatibile con SL400, SL800, PASS600, PASS800, PASS1200, PASS1800
-
Gestione corsa: a tempo con finecorsa oppure encoder + finecorsa
-
Funzioni comfort: apprendimento corsa, pedonale regolabile, rallentamenti e soft start
-
Sicurezze evolute: anti-schiacciamento tramite encoder, test sicurezze prima del moto
-
Ingressi sicurezza configurabili NC o 8K2 + morsetto ENERGY SAVING per alimentazione controllata
157,71 €
Articoli disponibili: 3
Pagabile anche in 3 rate senza interessi da:
52,57€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Scheda Gibidi SC230E: controllo completo per cancelli scorrevoli 230Vac
La Gibidi SC230E (cod. A90984P) è un’apparecchiatura di comando progettata per automatismi di cancelli scorrevoli alimentati a 230Vac, fornita completa di contenitore. È pensata per offrire una gestione affidabile del movimento e una configurazione semplice, con procedure dedicate che rendono l’installazione più rapida e la taratura più precisa. È una scelta ideale per installatori e manutentori che cercano una centrale completa, con logiche di sicurezza moderne e regolazioni utili per adattare l’automazione al cancello e al contesto di utilizzo.
La compatibilità con le automazioni Gibidi SL e PASS consente di utilizzare una piattaforma di controllo coerente su diverse taglie e portate, semplificando ricambi e standardizzazione degli impianti.
Diagnostica immediata: LED e pulsanti a bordo scheda
La SC230E integra un sistema di segnalazioni a LED molto pratico in fase di cablaggio e collaudo:
- LED rossi per lo stato dei contatti N.C. (photo, safety, fcc, fca, stop/safety)
- LED verdi per i contatti N.O. (start e ped)
- LED blu per ulteriori segnalazioni operative
Inoltre, i pulsanti START e PED a bordo scheda permettono test e avviamenti diretti senza dover collegare subito comandi esterni: un vantaggio reale in installazione e diagnostica.
Gestione corsa intelligente: finecorsa, encoder e apprendimento automatico
La centrale può lavorare in funzionamento a tempo con finecorsa oppure con encoder e finecorsa, offrendo flessibilità in base alla configurazione dell’automazione. È presente una procedura dedicata per l’apprendimento della corsa totale, utile per impostare correttamente i parametri di movimento. Anche l’apertura pedonale è regolabile tramite procedura: perfetta per accessi rapidi di persone senza aprire completamente il cancello, migliorando comfort e tempi.
Rallentamenti e soft start: movimento più fluido e meno stress meccanico
La SC230E permette di gestire il movimento in modo “dolce” e controllato:
- Rallentamento in apertura e chiusura regolabile ed escludibile
- Soft start abilitabile
Queste funzioni riducono strattoni, rumore e usura meccanica, migliorando la durata di ruote, cremagliera e struttura del cancello, soprattutto su impianti con utilizzo frequente.
Sicurezza avanzata: anti-schiacciamento, inversione e test prima del moto
Per aumentare la protezione delle persone e ridurre rischi durante l’automazione, la centrale integra logiche di sicurezza evolute. La funzione anti-schiacciamento tramite encoder lavora sia in funzionamento normale sia in modalità rallentata. In caso di intervento dei dispositivi di sicurezza, la scheda esegue arresto e inversione del moto per 1 secondo; al successivo impulso di Start, il cancello riparte nel senso di liberazione dell’ostacolo: una logica utile per gestire eventi reali in modo controllato.
In più, il test delle sicurezze viene effettuato prima dei movimenti di apertura e chiusura, aumentando l’affidabilità complessiva dell’impianto.
Morsetto ENERGY SAVING e ingressi 8K2: impianto più “pulito” e controllabile
Il morsetto ENERGY SAVING alimenta i dispositivi collegati solo durante il ciclo di funzionamento: questo riduce consumi e permette il TEST dei dispositivi prima del moto (alimentazione controllata). La scheda include inoltre:
- 1 ingresso sicurezza selezionabile NC o 8K2
- 1 ingresso selezionabile come sicurezza o STOP, selezionabile NC o 8K2
La compatibilità 8K2 è particolarmente utile per impianti dove si desidera un controllo più evoluto delle linee di sicurezza.
| INFORMAZIONI DI BASE | |
|---|---|
| Modello | Apparecchiatura elettronica per l’automazione di un cancello scorrevole con motore a 230 Vac |
| Alimentazione | 230 Vac monofase 50/60 Hz |
| Numero motori | 1 |
| Alimentazione motore | 230 Vac |
| Lampeggiante | 230 Vac · 40 W max |
| Lampada spia | 24 Vac · 3 W max |
| Alimentazione accessori | 24 Vac · 8 W max |
| Ricevitore radio | Ad innesto |
| Temperatura di utilizzo | -20 °C ~ +60 °C |
| Lunghezza anta max | 25 m |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Schede Elettroniche
