Alimentatore switching Abb 5A Monofase 24VDC 120W 1SVR320561R1000
ABB 1SVR320561R1000
4013614561108

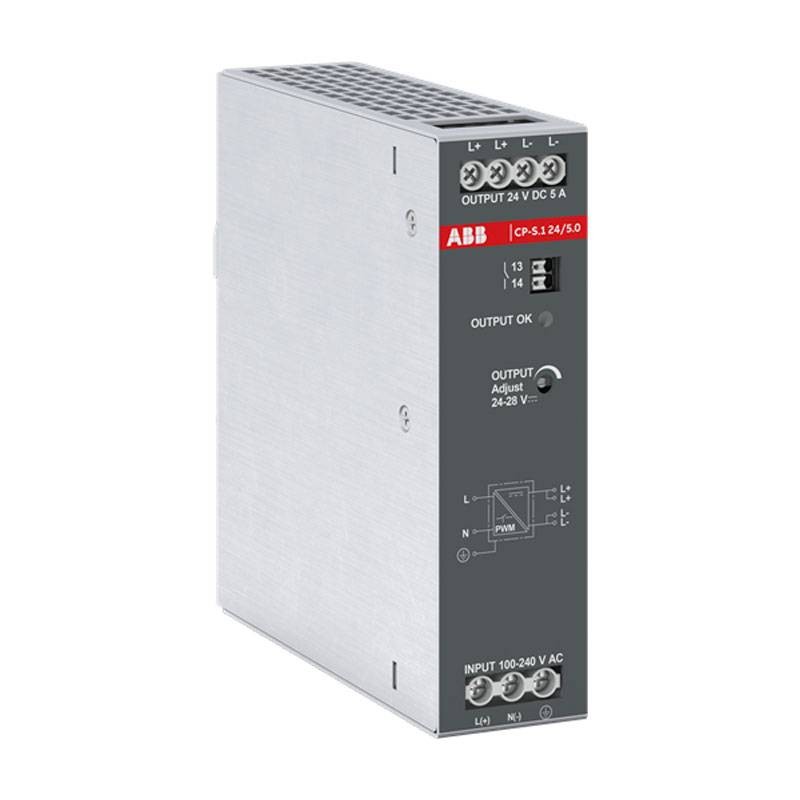

Alimentatore a commutazione switching Abb CP-S.1 24/5.0, con le seguenti caratteristiche:
- Numero di fasi: 1
- Tensione d'ingresso nominale (UIN): 100 ... 240 V CA - 100 ... 250 V CC
- Tensione d'ingresso (Uin): 85 ... 264 V CA - 90 ... 277 Vcc
- Corrente di ingresso tipica: (115 V CA) 1,24 A - (230 V CA) 0,67 A
- Tempo di attesa: (230 V CA) min. 20 ms
- Frequenza nominale: 50/60 Hz DC
- Frequenza nominale: 45...65 Hz
- Dimensioni in mm: Larghezza 35,5, Altezza 129,4, Profondità: 127
- Peso netto 0,69 chilogrammi
- Caratteristica dell'uscita: Curva caratteristica U/I con riserva di carica
- Potenza d'uscita nominale: 120 W
- Potenza uscita: 120 W
- Tensione d'uscita nominale: 24 V CC
- Tensione uscita (Uout): 24 V CC
- Corrente di uscita: 5A
- Corrente d'uscita massima (Iout): 7,5 A
182,83 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
60,94€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Il CP-S.1 24/5.0 è un alimentatore della gamma CP-S.1 di nuova generazione.
L'alimentatore primario in modalità switch offre un ampio intervallo di ingresso di 85-264 V CA e 90-277 V CC, la tensione di ingresso nominale è 100-240 V CA, rispettivamente 100-250 V CC. La potenza di uscita nominale è di 120 W, la corrente di uscita nominale è di 5 A con una tensione di uscita di 24 V CC. La tensione di uscita è regolabile in un intervallo compreso tra 24 e 28 V CC. L'alimentatore fornisce una caratteristica di uscita U/I con una riserva di carica fino al 150% per 5 s e consente il funzionamento in parallelo per aumentare la capacità e consentire la ridondanza. Ulteriori caratteristiche sono: rifasamento acc. secondo EN 61000-3-2.
Altre caratteristiche tecniche:
- Grado di protezione: Abitazione IP20 - Terminale IP20
- Grado di inquinamento: 2
- Collegamento del circuito di ingresso della capacità: Flessibile con Ghiera 0,5...4,0 mm², Flessibile 0.5 ... 4.0 mm², Rigido 0,5...4 mm²
- Collegamento del circuito di uscita della capacità: Flessibile con Ghiera 0,5...4,0 mm², Flessibile 0.5 ... 4.0 mm², Rigido 0,5...4 mm²
- Coppia di serraggio: Circuito di Ingresso 0.5 Nm, Circuito di Uscita 1.13 Nm
- Lunghezza di spelatura cavo: Circuito Ausiliare 7 mm, Circuito di Ingresso 9 mm, Circuito di Uscita 9 mm
- Distanza minima di montaggio: Altro dispositivo Stesso tipo, Orizzontale 30 mm, altro dispositivo Stesso tipo, verticale 50 mm
- Posizione di montaggio: 1
- Montaggio su barra DIN: TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715, TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
- Temperatura ambiente: In funzione -25 ... +70 °C - In magazzino -40 ... +85 °C
- Massima altitudine d'esercizio permessa: 5000 mt
- Resistenza al calore umido acc. secondo IEC 60068-2-30: Test Db: 55°C, 2 cicli
- Resistenza agli urti secondo IEC 60068-2-27: 30 g 3 shock 6 ms
- Resistenza alle vibrazioni secondo IEC 60068-2-6: ±0,15mm 10...58Hz - 10 cicli di scansione per ogni asse: 2g 58 ... 150 Hz
Reparto tecnico UL/CSA:
- Circuito di ingresso capacità di connessione UL/CSA: Flessibile con ghiera 20-12 AWG, Flessibile 20-12 AWG, Rigido 20-12 AWG
- Capacità di connessione del circuito di uscita UL/CSA: Flessibile con ghiera 20-12 AWG - Flessibile 20-12 AWG - Rigido 20-12 AWG
- Coppia di serraggio UL/CSA: Circuito di Ingresso 4.4 in·lb - Circuito di Uscita 4.4 in·lb
Tensione di tenuta ad impulso (Uimp):
- Circuito di Ingresso / Circuito di Uscita 4 kV
- Circuito di Ingresso / PE 4 kV
- Circuito di Ingresso / Contatto Relè 4 kV
- Circuito di Uscita / PE 0.8 kV
- Circuito di Uscita 0.8 kV
Tensione nominale di isolamento (Ui):
- Circuito di Ingresso / Circuito di Uscita 300 V
- Circuito di Ingresso / PE 300 V
- Circuito di Ingresso / Contatto Relè 300 V
- Circuito di Uscita / PE 50 V
Non ci sono recensioni
Scheda tecnica
- Tipologia: Alimentatori
- Tensione: 24V
- Grado di protezione: IP20
