Modulo wireless Ajax EN54 I/O 2X2 jeweller 2 ingressi e 2 uscite 124591
08T 124591
4823114070617
Modulo wireless Ajax EN54 I/O Module (2X2) Jeweller 124591: integra dispositivi cablati di terze parti in un sistema antincendio Ajax certificato EN54, con 2 ingressi supervisionati e 2 uscite relè isolate per automazioni e comandi di emergenza.
-
2 ingressi + 2 uscite relè per integrazione e automazione in ambito fire & life safety
-
Supporta cablaggi NC/NO/EOL/2EOL/3EOL per massima compatibilità
-
Relè con contatti puliti e modalità Fail-safe per attivazioni automatiche in caso di fault/offline
-
Portata radio fino a 1.700 m (campo aperto) con protocollo Jeweller
-
Portata radio fino a 1.700 m (campo aperto) con protocollo Jeweller
-
Certificazioni per sistemi antincendio: EN54-18 / EN54-25
-
Compatibilità: EN54 Fire Hub / EN54 Fire ReX
98,33 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
32,78€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Modulo I/O EN54 per integrare dispositivi cablati in sistemi Ajax
Ajax EN54 I/O Module (2X2) Jeweller è pensato per chi deve collegare al sistema antincendio Ajax apparecchiature tradizionali o specialistiche: pulsanti manuali, contatti magnetici, sensori tecnici, pannelli ascensori, HVAC o altri dispositivi cablati con contatto pulito. Grazie ai due ingressi configurabili, puoi trasformare un segnale cablato in un evento gestito dalla centrale (CIE), con notifiche chiare e tracciabilità della zona.
2 ingressi supervisionati: compatibilità totale (NC/NO + EOL multipli)
Il modulo supporta diverse tipologie di collegamento (NC, NO, EOL, 2EOL, 3EOL), così puoi rispettare i requisiti impiantistici e la supervisione linea tipica dei contesti antincendio. La gestione delle resistenze EOL consente di rilevare condizioni come interruzione o corto (in base alla configurazione), riducendo incertezze in fase di collaudo e manutenzione.
2 uscite relè isolate per automazioni e comandi di emergenza
Le due uscite sono relè con contatti puliti (galvanicamente isolati) per comandare carichi e interfacce: sgancio porte tagliafuoco, sblocco varchi, attivazione luci di emergenza, consenso ventilazione/serrande o segnalazioni ausiliarie. In più, la funzione Fail-safe mode può attivare automaticamente i dispositivi collegati in caso di guasto, batteria scarica o perdita comunicazione, aumentando la resilienza della logica di emergenza.
Installazione ordinata e manutenzione semplificata
Progettato per installazioni indoor, il modulo lavora a batteria (niente alimentatore esterno) e comunica via Jeweller con EN54 Fire Hub / Fire ReX, offrendo configurazione rapida via app Ajax e test di intensità segnale per scegliere il posizionamento migliore.
| COMUNICAZIONE | |
|---|---|
| Tecnologia di comunicazione | Jeweller |
| Descrizione tecnologia | Tecnologia wireless proprietaria per trasmettere comandi, allarmi ed eventi |
| Caratteristiche principali | Comunicazione bidirezionale; Protezione antisabotaggio avanzata; Cifratura a blocchi con chiave mobile; Notifiche istantanee; Controllo e configurazione da remoto tramite app Ajax |
| Frequenze di funzionamento | 866,0–866,5 MHz; 868,0–868,6 MHz; 868,7–869,2 MHz; 905,0–926,5 MHz; 915,85–926,5 MHz; 921,0–922,0 MHz (in base alla regione) |
| Potenza irradiata efficace max (ERP) | fino a 20 mW |
| Modulazione segnale radio | GFSK |
| Raggio di comunicazione radio | fino a 1.700 m (in campo aperto) |
| Comunicazione crittografata | Cifratura a blocchi con chiave mobile |
| Salto di frequenza | Sì, per evitare interferenze radio e inibizione del segnale |
| INGRESSI | |
| Numero di linee di ingresso per terze parti | 2 |

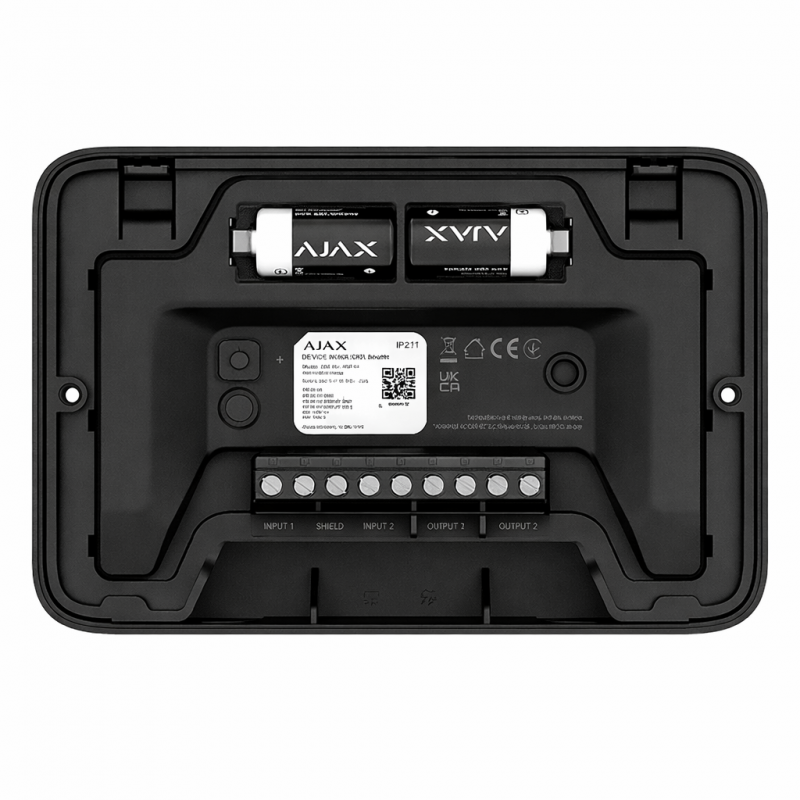

| Morsetti d’ingresso | Input 1, Input 2: ingressi per dispositivi cablati di terze parti; Shield: ingresso comune per schermi dei cavi |
| Tipo di connessione | NO, NC, EOL, 2EOL, 3EOL |
| Resistenze EOL supportate | 0,47 kΩ · 1,2 kΩ · 2,7 kΩ · 6,2 kΩ |
| Resistenze incluse | 4 resistenze per ciascun ingresso |
| Lunghezza max connessione cablata | fino a 100 m (cavo resistente al fuoco 2×1,5 mm²) |
| Sezione cavo supportata | 0,4–2,5 mm² (21–13 AWG) |
| USCITE | |
| Numero di linee di uscita per terze parti | 2 |
| Morsetti di uscita | Output 1, Output 2 (uscite relè) |
| Range di funzionamento CA | 10–250 V~ · 5 mA – 10 A (carico resistivo) |
| Range di funzionamento CC | 10–30 V? · 5 mA – 5 A (carico resistivo) |
| Sezione cavo supportata | 0,4–2,5 mm² (21–13 AWG) |
| CARATTERISTICHE PRINCIPALI | |
| Tipi di eventi | Configurabili tramite app Ajax in base agli ingressi collegati |
| Modalità di sicurezza automatica | Attiva automaticamente i dispositivi connessi in caso di offline, batteria scarica o guasti hardware |
| RACCOMANDAZIONI PER L’INSTALLAZIONE | |
| Ambiente di utilizzo | Solo ambienti interni |
| PROTEZIONE ANTISABOTAGGIO | |
| Allarme tamper | Notifica in caso di distacco o apertura del coperchio |
| Protezione contro la contraffazione | Autenticazione del dispositivo |
| Rilevamento perdita di connessione | Dopo 36 s (dipende dalle impostazioni Jeweller) |
| Monitoraggio ingressi | Rilevamento disconnessione, cortocircuiti e malfunzionamenti (EOL / 2EOL / 3EOL) |
| ALIMENTAZIONE | |
| Batterie | 2 × CR123A (preinstallate) |
| Durata calcolata batterie | fino a 5 anni |
| CUSTODIA | |
| Dimensioni | 116 × 180 × 62 mm |
| Peso | 547 g |
| Temperatura di funzionamento | da 0 °C a +50 °C |
| Umidità massima ammissibile | fino all’80% |
| Classe di protezione | IP21C |
| Classe di infiammabilità | UL 94 V-0 |
| CONTENUTO NELLA CONFEZIONE | |
| Dispositivo | EN54 I/O Module (2×2) Jeweller |
| Batterie | 2 × CR123A (preinstallate) |
| Accessori | Kit di installazione |
| Resistenze EOL | 2 × set di 4 resistenze |
| Documentazione | Guida rapida |
Non ci sono recensioni
Scheda tecnica
- Colore: Nero
- Tipologia: Moduli di espansione
- Sistema: Senza Fili
- Installazione: Interne
