Kit FTE Antenna DTT con filtro 5G con amplificatore e alimentatore VKIT7-5G
FTE VKIT7-5G
8055271138558
Kit FTE è la soluzione ideale per realizzare un impianto TV terrestre di piccole dimensioni in zone con buona copertura del segnale digitale terrestre, garantendo qualità del segnale e protezione da interferenze.
Kit composto da:
-
1 pezzo antenna DTT UHF (codice TOP47-5G)
-
1 pezzo alimentatore 12V (codice LPS302)
-
1 pezzo amplificatore da palo a 2 ingressi (BIII / UHF) con filtro 5G integrato (codice AMP204-5G)
66,95 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
22,32€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con

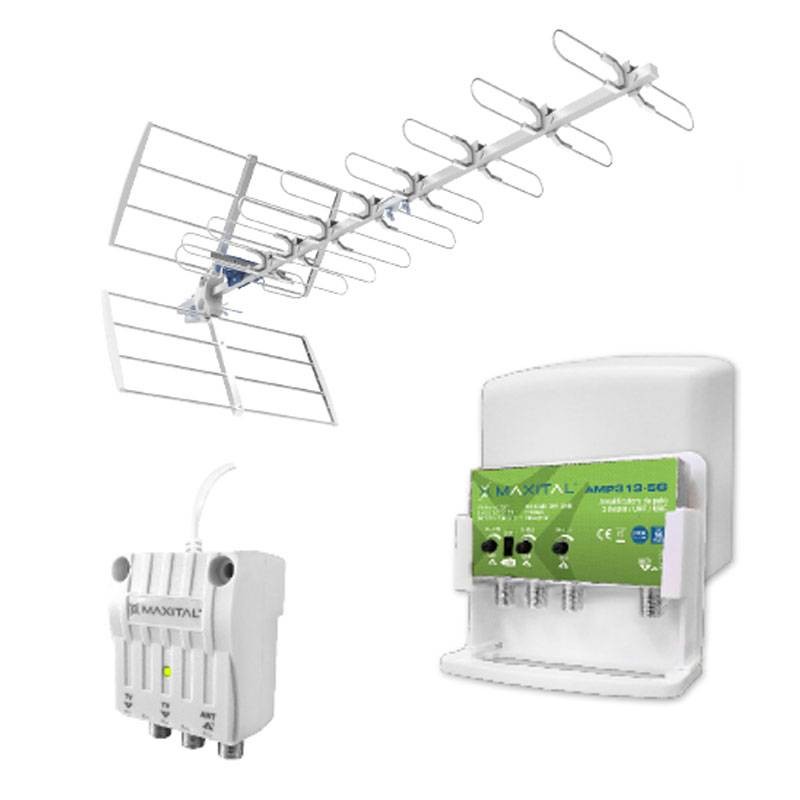

Componenti del Kit FTE Antenna amplificatore e alimentatore VKIT7-5G

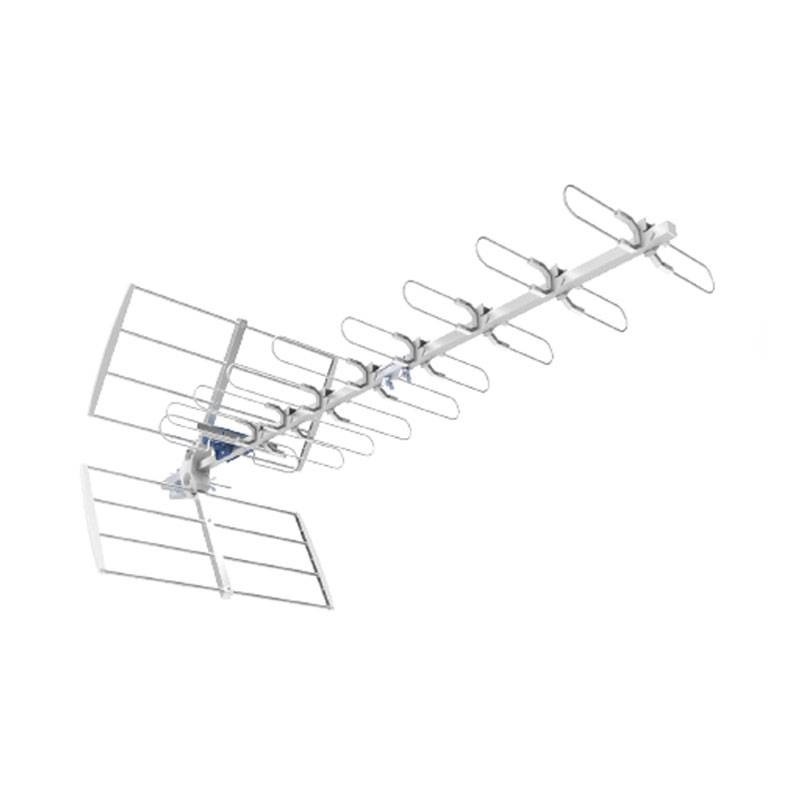

Antenna DTT UHF
Antenna direttiva 5G Larga Banda UHF a 11 elementi, realizzata con culla portante da 18x12x0,75 mm con elementi chiusi in un tondino di alluminio da 4 mm, dipolo con connettore F. L'antenna viene fornita con connettore F e cappuccio di protezione connettore. Ideale per impianti singoli o per piccoli impianti centralizzati.
Caratteristiche Tecniche Antenna UHF
Dati Tecnici
| Caratteristica | Valore |
|---|---|
| Numero di elementi | 11 |
| Banda | UHF |
| Canali supportati | 21-48 |
| Range di frequenza | 470-694 MHz |
| Guadagno massimo | 14 dBi |
| Rapporto avanti / indietro | 26 dB |
| Larghezza del fascio (-3 dB) H/V | 38° / 45° |
| Impedenza | 75 Ohm |
| Tipo di connettore | F |
| Polarizzazione | Orizzontale e verticale |
| Resistenza al vento (120 km/h) | 71 N |
| Diametro attacco palo | 28-60 mm |
| Dimensioni (L x A x P) | 565 x 520 x 1280 mm |
| Riflettore | Ø 8 x 0,8 mm / tipo cortina |
| Dimensioni culla | 18 x 18 x 0,75 mm |
Caratteristiche Aggiuntive
| Caratteristica | Valore |
|---|---|
| Filtro 5G integrato | Nel dipolo |
| Montaggio | Sistema a click ad incastro senza utensili |
| Dipolo | Ad innesto rapido |
| Elementi | Premontati |
| Regolazione | Zenitale per polarizzazione orizzontale / verticale |
| Direttività | Buona |
| Robustezza meccanica | Elevata, con culla da 18 x 18 mm |
Alimentatore 12V serie LPS
Alimentatore tramite cavo coassiale antenne TV attive, preamplificatori ed amplificatori da palo. Alimentatore da 12V/350mA. Case plastico che permette il montaggio su barra DIN. Può essere installato in scatola da incasso 503 o su barra DIN.
Caratteristiche Tecniche Alimentatore TV 12V
Dati Tecnici
| Caratteristica | Valore |
|---|---|
| Numero di ingressi | 1 |
| Numero di uscite | 2 |
| Range di frequenza | 5 ÷ 862 MHz |
| Tensione di uscita | 12 VDC |
| Corrente massima erogabile | 350 mA |
| Tensione di ingresso | 230 VAC / 50 Hz |
| Attenuazione di passaggio | < 4 dB |
| Tipo di alimentazione | Switching |
| Classe di isolamento | II |
| Protezione cortocircuiti | Sì, autoripristinante |
| Tipo contenitore | ABS antifiamma - montaggio su barra DIN |
| Temperatura di funzionamento | -10 ÷ +40 °C |
| Dimensioni (L x A x P) | 61 x 38 x 52 mm |
| Conformità | EN62368, EN55032:2015, EN55035:2017, EN61000 |
Caratteristiche Aggiuntive
| Caratteristica | Valore |
|---|---|
| Classe di isolamento | II |
| Protezione contro cortocircuiti | Auto ripristinante |
| Efficienza energetica | Elevata, con basso consumo |
| Design | Compatto, ideale per quadri DIN |
| Funzione | Ripartizione segnali TV su due montanti |

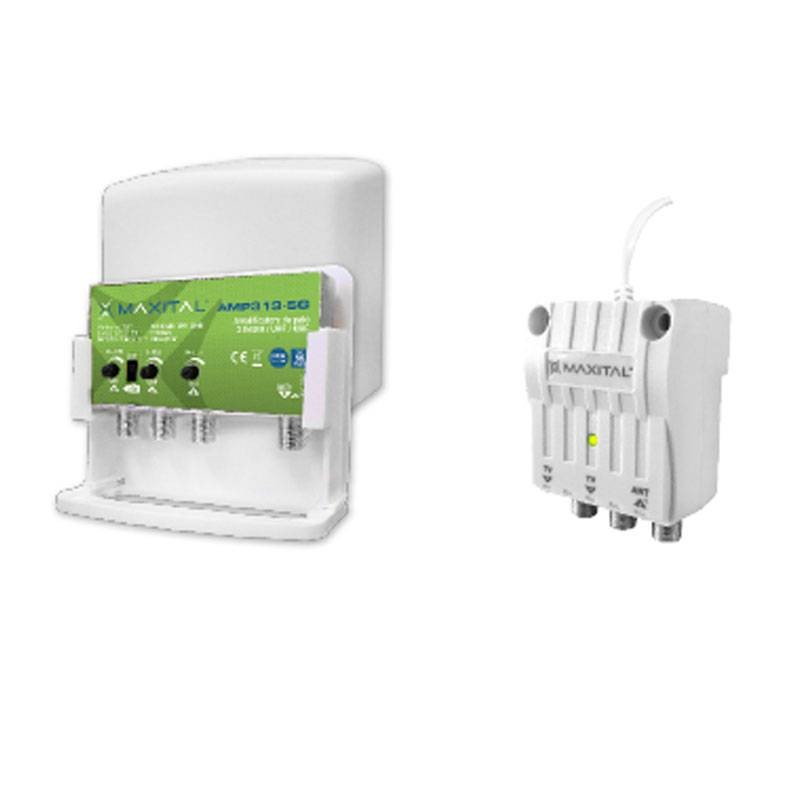

Amplificatore da palo a 2 ingressi (BIII / UHF) con filtro 5G integrato
Amplificatore da palo serie AMP 2 ingressi con guadagno di 26/28 dB e livello d'uscita di 115 dBµV, alimentazione a 12 V, dotato di filtro interno 5G e di contenitore plastico antipioggia. Viene utilizzato per impianti medio piccoli.
Caratteristiche Tecniche Amplificatore da Palo BIII/UHF
Dati Tecnici
| Caratteristica | Valore |
|---|---|
| Numero ingressi | 2 (BIII / UHF) |
| Numero uscite | 1 |
| Bande supportate | 174 ÷ 230 MHz / 470 ÷ 694 MHz |
| Guadagno | 26 dB (BIII) / 28 dB (UHF) |
| Regolazione guadagno | 20 dB (BIII) / 20 dB (UHF) |
| Livello massimo uscita digitale | 115 dBµV |
| Figura di rumore | ≤ 4 dB |
| Tensione di alimentazione | 12 VDC |
| Assorbimento | 90 mA |
| Tipo di amplificazione | Separate BIII / UHF |
| Tipo di connettori | F |
| Massimo diametro attacco palo | 60 mm |
| Temperatura di funzionamento | -10 ÷ +55 °C |
| Dimensioni (L x A x P) | 83 x 78 x 28 mm |
| Conformità | EN 50083-2 |
Caratteristiche Aggiuntive
| Caratteristica | Valore |
|---|---|
| Guadagno elevato | Sì |
| Amplificazione separata | BIII e UHF |
| Filtro 5G integrato | Sì |
| Figura di rumore | Bassa |
| Struttura telaio | Zama con coperchi metallici schermati |
| Tipo contenitore | Plastico |
| Accessori inclusi | Fascetta per fissaggio a palo |
