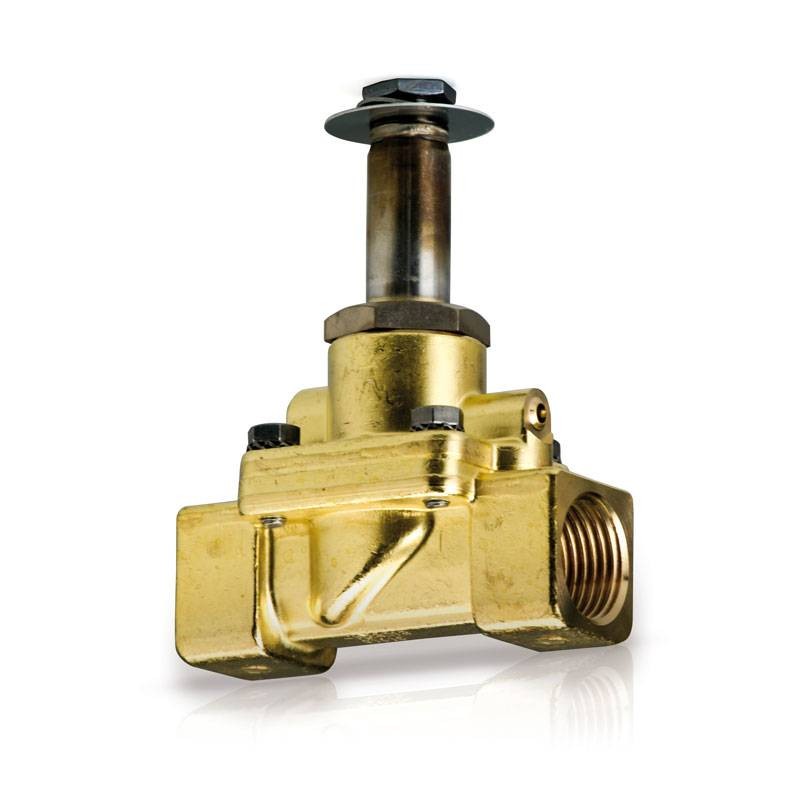

Électrovanne à membrane Fantini Cosmi M29 G 3/4 20mm NA M29E20
FAN M29E20
8025863009726
L'électrovanne à membrane Fantini Cosmi M29E20 est une solution fiable et compacte pour gérer le débit d'eau, d'air, de gaz inertes et de fluides non corrosifs. Avec sa configuration normalement ouverte (NA) et sa conception assistée, elle est idéale pour les applications telles que les systèmes d'autoclave, les compresseurs d'air, les stations de lavage de voitures et les nettoyeurs haute pression :
-
Diamètre d'alésage 20 mm
-
Raccordement femelle G 3/4 pouce
-
KV (débit en m³/h d'eau avec une différence de pression entre l'amont et l'aval de 1 bar (1 bar = 100kPa) 8,4 m³/h
-
Temps de fermeture dp de 1 bar 1,5 secondes
-
Pression différentielle maximale 20 bar
-
Pression minimale de fonctionnement 0,1 bar
-
Pression d'essai (DIN2401) PN 25 bar
Les corps de vanne M29 montent uniquement la bobine IM29 fournie séparément du corps de vanne (IM29F - IM29M).
99,47 €
Articles disponibles: 9
: 9
Payable également en 4 fois sans intérêt de:
24,87€
Souvent achetés ensemble
Électrovanne à membrane Fantini Cosmi M29 G 3/4 20mm NA M29E20
- Membrane servo-assistée : assure un contrôle précis et régulier du débit.
- Configuration normalement ouverte (NA) : permet le passage continu du fluide jusqu'à ce qu'il soit activé électriquement.
- Dimensions compactes : raccord standard G3/4 (20 mm), idéal pour l'installation dans les petits espaces.
- Matériaux durables : Fabriqué en alliage de cuivre, il garantit la durabilité et la résistance à la corrosion.
- Compatibilité avec les fluides : Convient pour l'eau, l'air, les gaz inertes et les fluides non corrosifs d'une viscosité allant jusqu'à 2° Engler.
Installation
-
Raccords filetés femelles de G 3/8 pouce à G 2 pouce
-
Les vannes peuvent être installées dans n'importe quelle position
Fonctionnement
-
Conception à 2 voies normalement ouverte
-
Fonctionnement indirect à servo-diaphragme verrouillé
-
Le fluide sous pression en amont de la vanne s'écoule librement sous et sur la membrane dans l'alésage de la vanne et dans l'alésage du clapet pilote.
-
Lorsque la bobine est alimentée, le clapet pilote se ferme et le fluide sous pression en amont de la vanne pénètre au-dessus de la membrane qui, pressée contre le siège, bloque le passage.
-
N.B. La pression minimale de fonctionnement entre l'amont et l'aval doit être de 0,1 bar.
Caractéristiques :
-
Corps de vanne en laiton pressé OT58 UNI 5705
-
Joints en NBR (Buna N) - Viton
-
Manchon en acier inoxydable AISI 304
-
Noyaux en acier inoxydable AISI 430F
-
Ressort en acier inoxydable AISI 302
-
Bague de déplacement en cuivre
-
Température de fonctionnement -10 ÷ 90°C
-
Température ambiante maximale 50°C
Il n y ' a pas des avis
Fiche technique
- Typologie : GAZ électrovannes
- Raccords: 3/4 pouces
