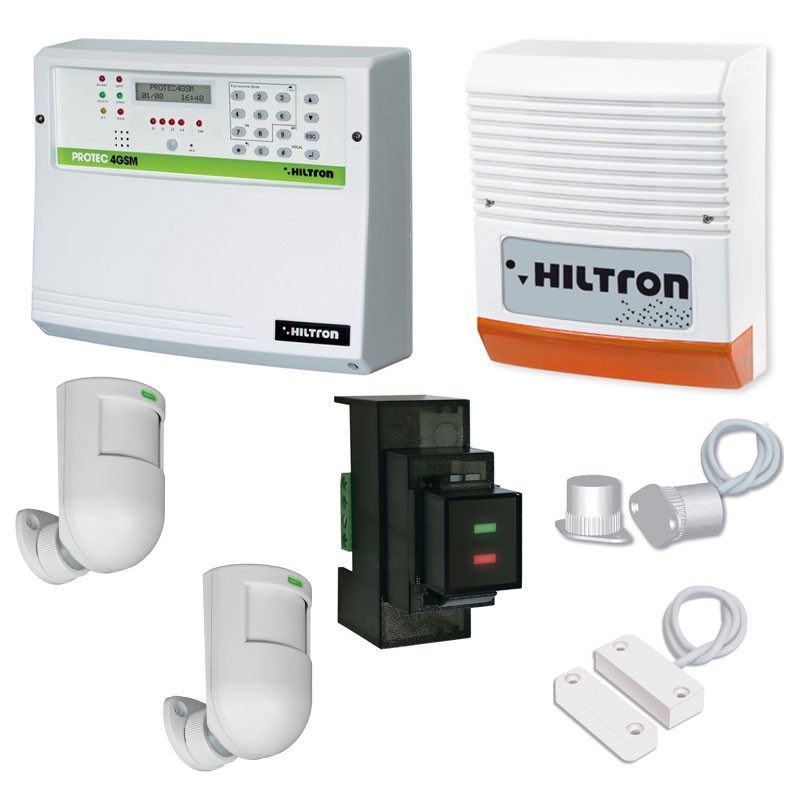

Spécifications techniques des différents composants du Kit :

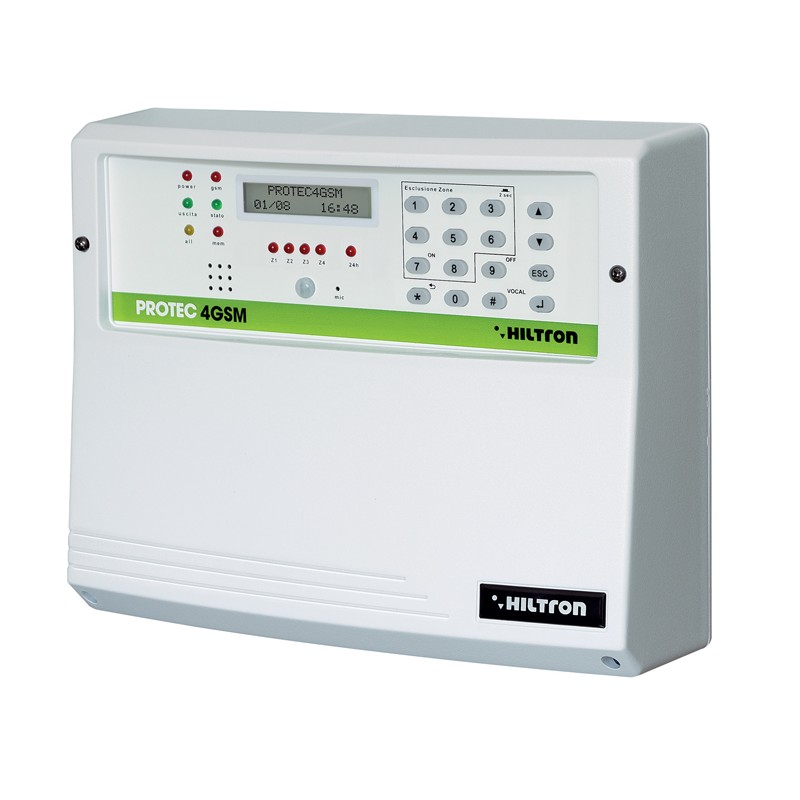

1 unité centrale 4 zones avec combinateur GSM+IR intégré (art.PROTEC4GSM) :


• Zones de protection immédiate : 2
• Zones de protection retardée : 2
• Zones de protection anti-sabotage "24 heures" : 1 + Tamper
• Consommation électrique maximale (unité centrale uniquement) : 65mA@230Vac
• Puissance totale fournie par le bloc d'alimentation : 35W (2,6Ah à 13,5V)
• Compartiment tampon de la batterie : (batterie recommandée B12V7.5Ah)
• Durée d'alarme programmable : 180 à 600 secondes
• Temps de sortie programmable : 0 à 60 secondes
• Temps d'entrée programmable : 0 à 60 secondes
• Angle de couverture du détecteur sur le panneau : H : 85° ; V : 60°
• Couverture maximale du détecteur sur le panneau : 5 mètres
• Numéros de l'annuaire téléphonique : 16
• Courant maximum fourni sur la sortie de service : 1 Ampère
• Tension d'alimentation nominale : 230V~ ±5% 50Hz
• Absorption maximale : 160mA@230Vac
• Sortie de service : 13,5Vdc ±10%.
• Boîtier extérieur : ABS
• Degré de protection du boîtier : IP40
• Température de fonctionnement : -5/+40°C
• Niveau de sécurité : 1
• Classe environnementale : 2
• Dimensions (L) 280mm
• Dimensions (H) 230mm
• Dimensions (D) 96mm
• Conforme à la norme : CEI EN 50131-1

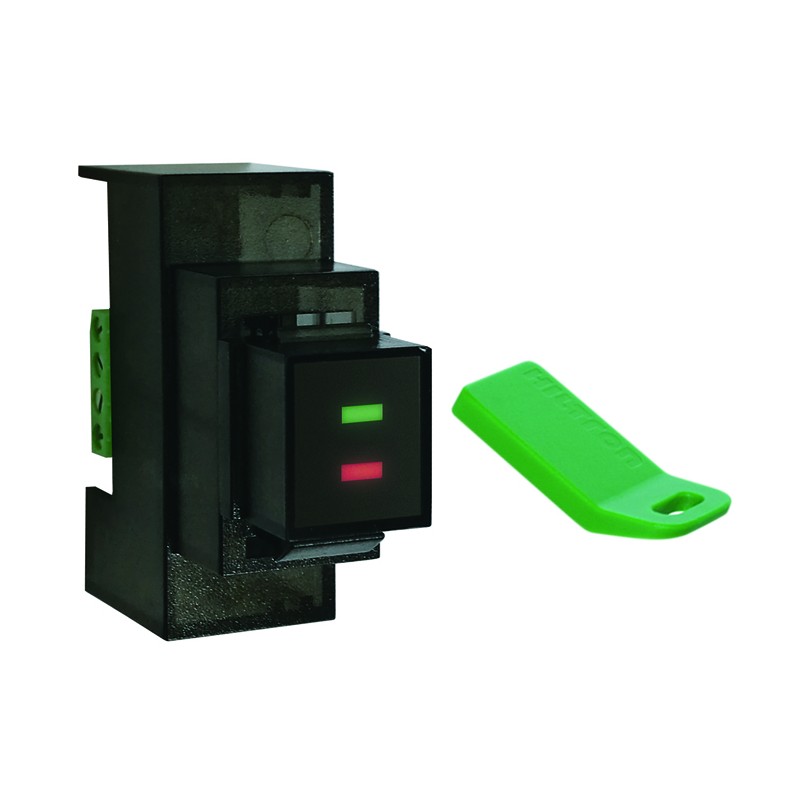

Lecteur de proximité LF 1 pc avec partialisation de zone sur RS485 pour PROTEC8GSM et TM800GSM (art. DX200) :


• Installation : peut être installé à l'intérieur de n'importe quel chapeau de luminaire encastré, avec connexion RJ45
• Nombre de leds 2
• Classe environnementale 2
• Classe de sécurité 1
• Dimensions (L) 19mm
• Dimensions (H) 33 mm
• Dimensions (P) 47mm

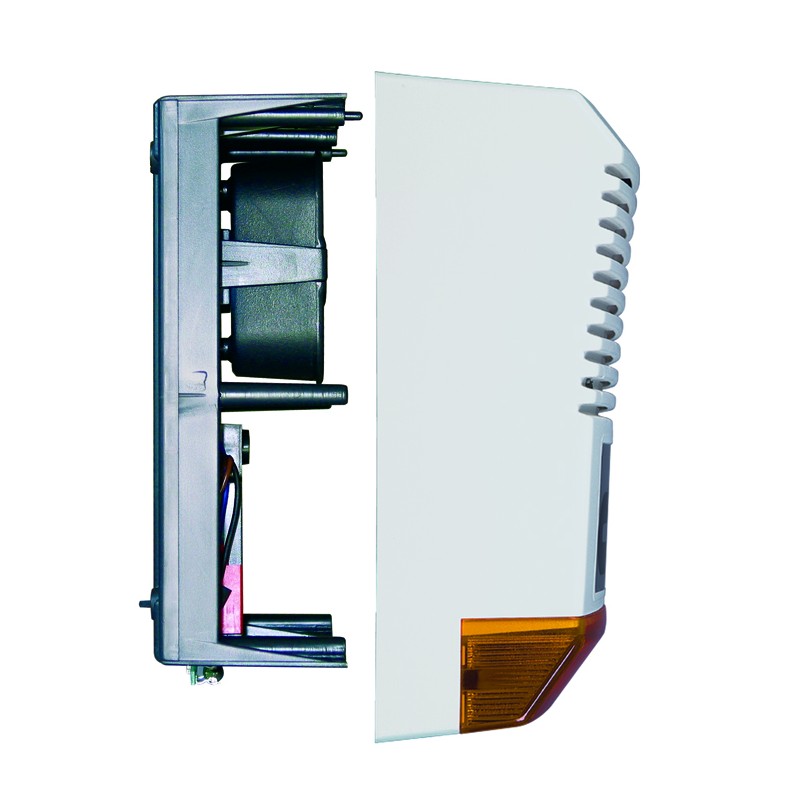

1 sirène extérieure auto-alimentée (Art.SA310) :


• Tension d'alimentation nominale 12V
• Fréquence 1237 Hz
• Consommation électrique 10mA
• Consommation maximale 1,9A
• Niveau de pression 100dB(A) @ 3 mètres
• Autoalimenté
• Convient pour une utilisation en extérieur
• Poids 1,9 kg
• Dimensions 28 × 13,6 × 29,3 cm
• Test de fonctionnement : à la connexion de la batterie
• Protection contre les manipulations : anti-ouverture et anti-déchirure
• Fusible de protection : alimentation et ampoule
• Conteneur intérieur : tôle d'acier revêtue d'une poudre époxy
• Conteneur : ABS
• Vis acier inoxydable
• Couleur blanc
• Compartiment à piles B12V2A
• Température de fonctionnement : -25°C à +55°C
• Degré de protection IP34
• Dimensions : (L) 205 mm - (H) 246 mm -(P) 103 mm

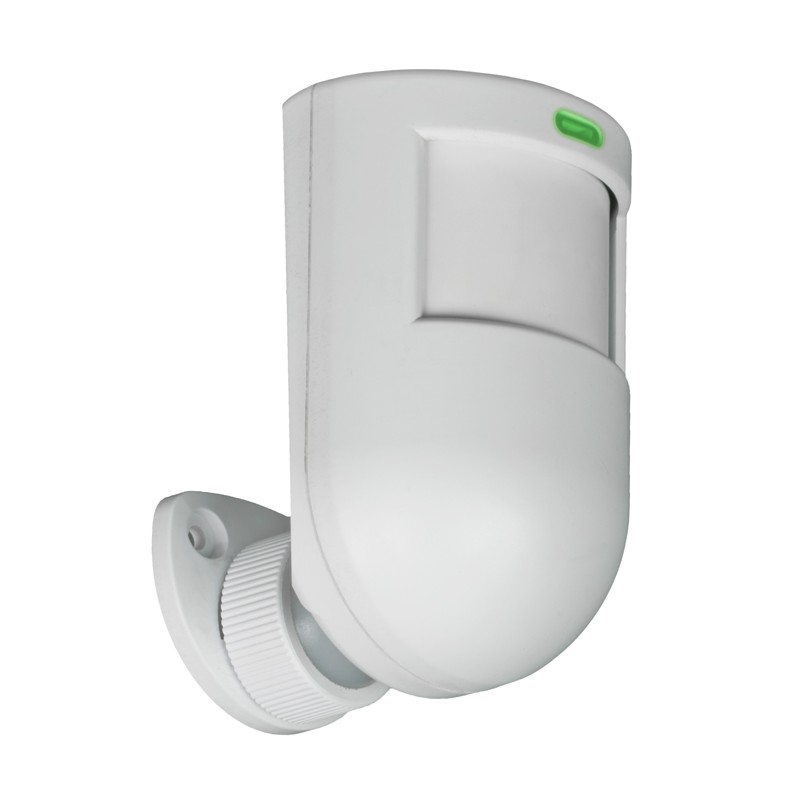

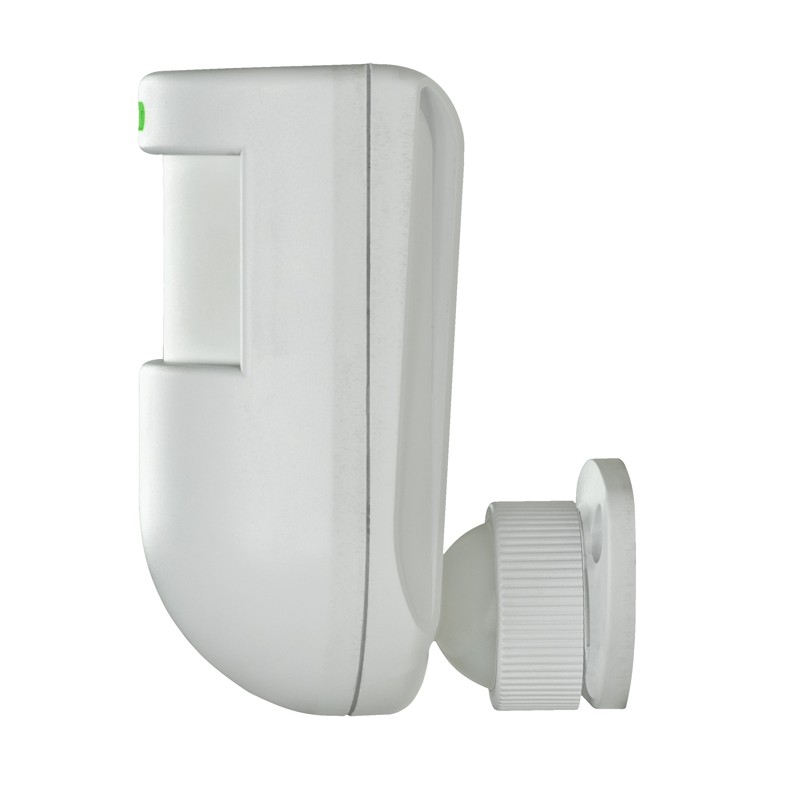

Détecteurs à double technologie en 2 pièces (Art. DG12) :


• Détecteur numérique à double élément (Digipyro™).
• Capteur micro-ondes 10.525Gh
• Complet avec joint anti-désorientation
• Sensibilité réglable par trimmer
• Protection anti-sabotage
• Fonction d'autoprotection
• Fonction anti-masquage
• Haute immunité RF (plus de 30Vm)
• Tension d'alimentation nominale 12V
• Consommation électrique maximale : 18mA
• Couverture : 12 mètres
• Faisceaux de lentilles 23 (sur 3 niveaux horizontaux)
• Angle de couverture avant (PIR) H : 120° ; V : 60°
• Angle de couverture avant micro-ondes H : 80° ; V : 32°
• LED de signalisation
• Sortie relais statique NC 100mA, 50Vdc max
• Temps de stabilisation initiale 30
• Niveau de sécurité : 1
• Classe environnementale : 2
• Dimensions (LxHxP) 59x99x60mm
• Conforme aux normes CEI EN 50131-1



FONCTIONNEMENT : Le DG12 fonctionne en "double technologie", ce qui signifie que l'alarme n'est donnée que si les deux technologies (infrarouge et micro-ondes) détectent une intrusion réelle. Cela permet d'éviter les fausses alarmes dues à l'activation du seul capteur infrarouge (parfois causée par exemple par la lumière du soleil) ou du seul capteur à micro-ondes (parfois causée par exemple par des objets en mouvement).



ANTI-MASQUAGE : En cas d'alarme prolongée de l'une des deux technologies, et en l'absence de détection de l'autre, le DG12 active un état d'alarme continu, signalé par la LED rouge clignotante et le contact de zone ouvert, un état qui reste jusqu'à ce que les deux technologies reprennent un fonctionnement correct. De cette manière, si, par exemple, le capteur infrarouge est masqué en l'isolant thermiquement, mais que le capteur à micro-ondes continue à être alarmé de manière répétée, le détecteur passe à un état d'alarme continue qui déclenche la centrale d'alarme anti-intrusion.



ANTIMANOMISSION : Si le DG12 détecte une présence très proche du détecteur (environ 40cm), il se met en état d'alarme continue, signalée par le clignotement de la LED rouge et l'ouverture du contact de zone. Même dans ce cas, si après quelques secondes, les deux technologies recommencent à détecter une présence à une plus grande distance, et fonctionnent donc normalement, le détecteur reprend son fonctionnement normal.



INSTALLATION :

• Retirer le circuit électronique du boîtier en faisant levier latéralement à l'aide d'un outil et accrocher le joint à la base du boîtier après l'avoir fait passer par l'anneau de fixation.
• En cas de montage au plafond, utiliser la rallonge pour le joint.
• Couvrez le trou non utilisé à la base de l'armoire avec le tapis fourni.
• Fixer la base du joint sur une surface lisse, plane et non soumise à des vibrations, en recouvrant le trou pour le passage des câbles électriques de connexion à l'unité de contrôle, à l'aide des bouchons fournis.
• Passer les câbles électriques à travers le trou du joint et fixer l'anneau de fixation à la base.
• Une fois installé et orienté dans la position souhaitée, il sera possible de bloquer le détecteur en tournant complètement l'anneau de blocage.
• Repositionnez le circuit sur la base du boîtier et effectuez les connexions électriques.
• Il est possible de monter le détecteur en biais (dans ce cas, ne pas utiliser le joint, mais percer deux trous sur le boîtier pour la fixation sur les côtés.
• N'orientez pas le détecteur vers des objets susceptibles de produire des changements rapides de température, tels que des radiateurs, des radiateurs électriques, des climatiseurs, des flammes nues, etc.
• Évitez également de l'installer à proximité de ces objets.
• Ne pas masquer partiellement ou totalement le champ de vision du détecteur.

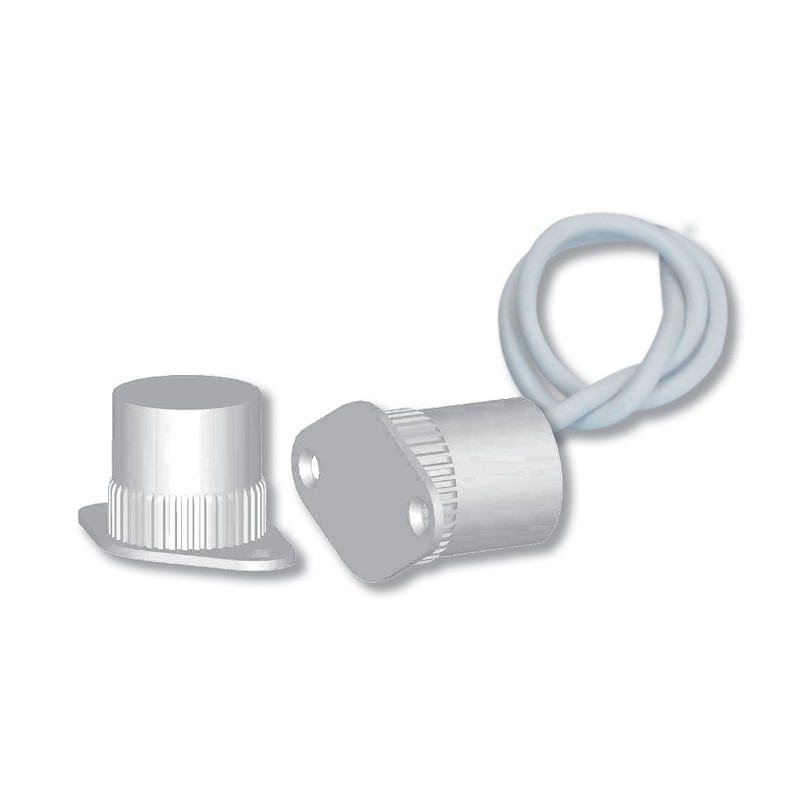

Contact cylindrique encastré 1 pièce (art.C56) :



• bornes de sortie à 2 fils
• Tension max. 30V
• Courant max. 500 mA
• Type de contact encastré
• Installation encastré sur portes blindées
• Poids 0,025 kg
• Distance de fonctionnement 12 mm
• Sortie alarme NC
• Longueur du câble 25 cm
• Couleur blanc
• Conteneur Nylon
• Classe de sécurité 1
• Classe environnementale 2
• Dimensions : L 36 mm x H 22 mm x P 19 mm L 36mm x H 22mm x P 19mm




1 pièce Contact magnétique REED pour portes et fenêtres (art.C58) :


• Installation sur portes et fenêtres
• Bornes de sortie 2 fils
• Tension max. 30V
• Courant max. 500 mA
• Longueur du câble 25cm
• Sortie alarme NC
• Distance de fonctionnement 18 mm
• Conteneur Nylon
• Dimensions : (L16mm) x (H9mm) x Dimensions (D40mm)
• Type de contact externe
• Poids : 0,021 kg
• Couleur blanc
• Classe de sécurité 1
• Classe environnementale 2
