Vis à double filetage Fischer pour installations photovoltaïques M10x181mm 00533376
FIS 00533376
8001132046456

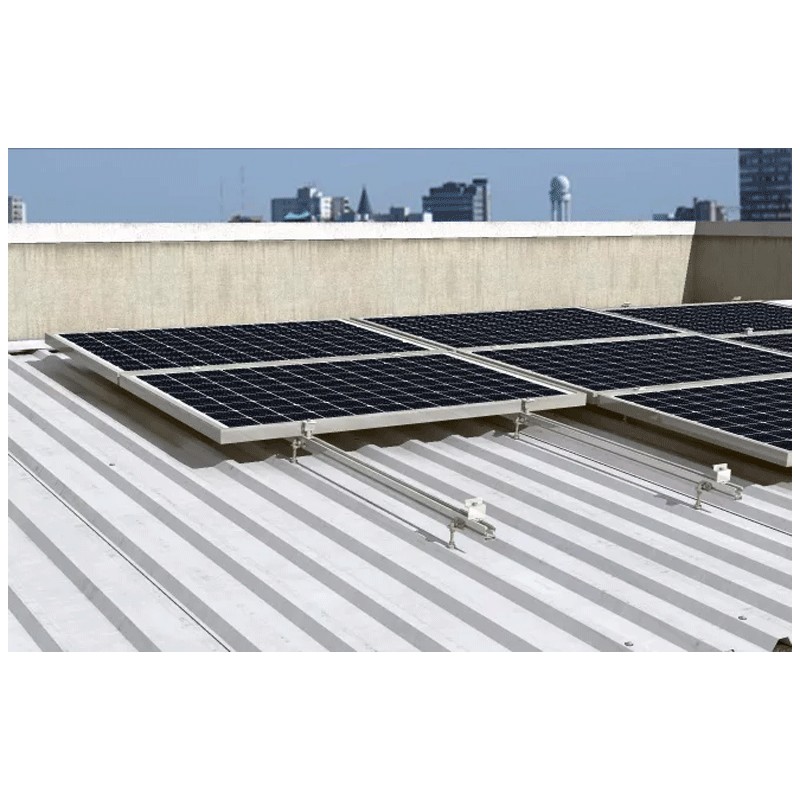

Vis à double filetage Fischer pour installations photovoltaïques M10x181mm, sur toiture en tôle ondulée et structure porteuse en acier.
Vis à double filetage Fischer pour installations photovoltaïques M10x181mm 00533376
9,33 €
9,33 €
TTC
TTC
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Articles disponibles: 90
Avantages :

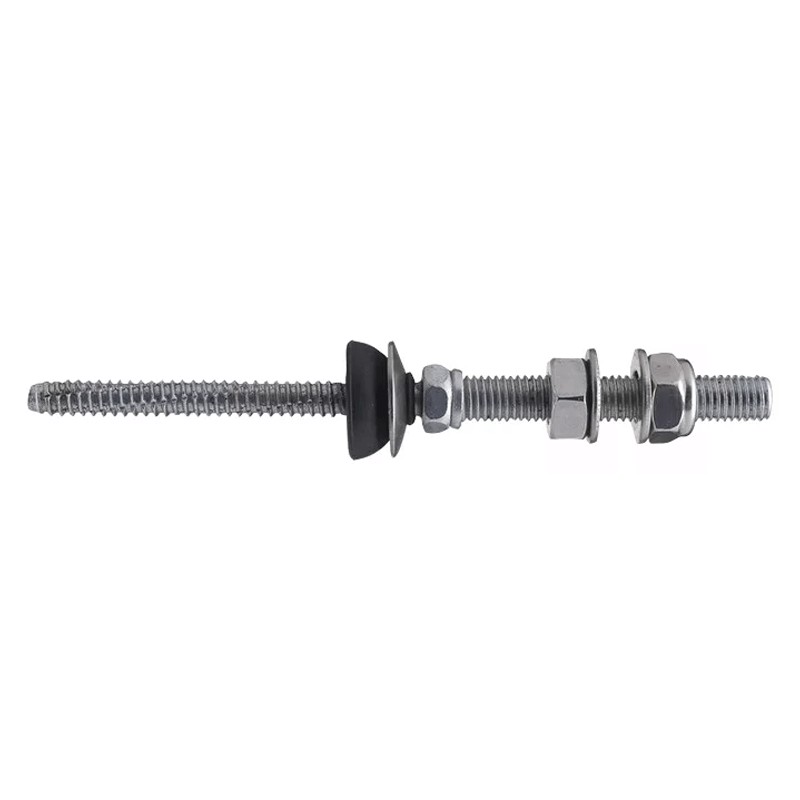

- Complet : la vis à double filetage STSI est fournie prémontée avec un joint en EPDM, un écrou de serrage et une paire d'écrous pour la connexion aux supports MW ou SSP.
- Rapide : installation rapide car il n'est pas nécessaire de retirer le couvercle pendant l'installation.
- Étanchéité : grâce au joint EPDM, l'étanchéité de la couverture est maintenue.
Convient pour : Système de couverture en tôle ondulée avec :
- Profilé d'éclairage solaire
- Profil de poisson solaire
Fixation par vis à double filetage STSI :
- Directement sur les poutres et profilés en acier après avoir percé un trou de guidage
Montage :
- Déterminez la longueur de la vis à double filetage STSI en fonction de l'épaisseur de la structure porteuse.
- Définir l'espacement des vis STSI à double filetage en fonction des charges de neige et de vent de la zone d'installation et de la pente du toit.
- Déterminer la position des vis STSI à double filetage en fonction de la structure porteuse et de la disposition du système.
- Percez le support en fonction du diamètre de la vis et du type de support.

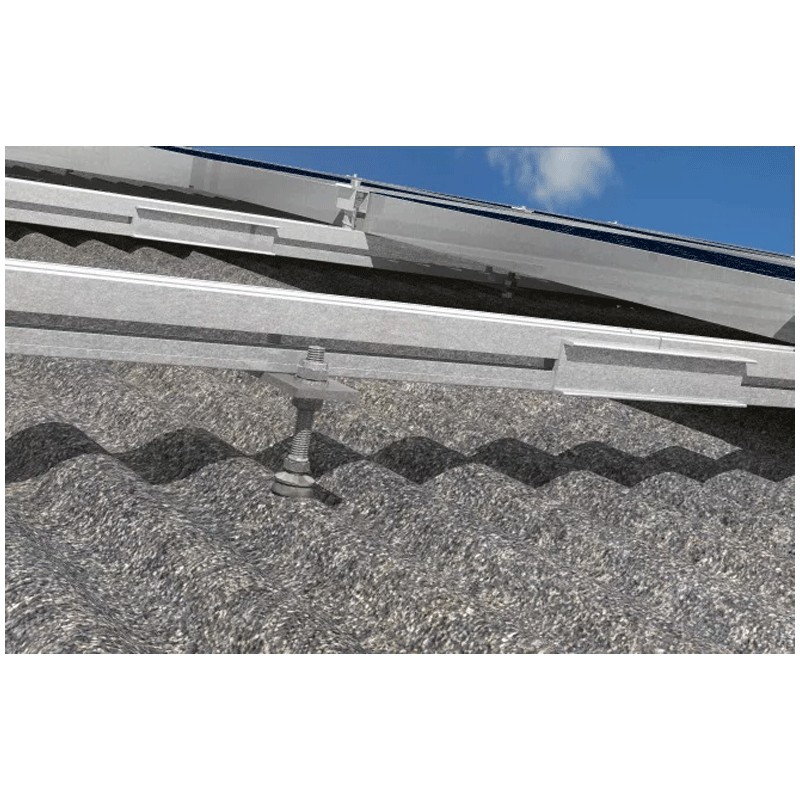

- Visser la vis STSI à double filetage sur la structure, en mettant le caoutchouc EPDM en contact avec le couvercle.
- Serrez l'écrou MU sur le joint pour maintenir le joint étanche.
- Fixez la plaque de connexion SSP ou MW, en ajustant sa hauteur à l'aide des écrous MU.
Fiche technique
- Typologie :
- Vis
