Avantages :

• Sécurité : IKA-SOL protège les inverters et les modules PV contre les surintensités et les surtensions du côté CC de l'installation PV.
• IKA SOLAR protège les modules PV et les onduleurs contre les surintensités et les surtensions du côté CC du système PV.
• Certifié par Eaton selon IEC/EN 61439-2 Annexe DD (PVA)
• IKA-SOL protège les onduleurs et modules PV contre les courts-circuits et les surtensions
• Appareils de commutation de branche conformes à la norme IEC/EN 61439-2 Annexe DD (PVA)
• Concevoir et tester des onduleurs de branche certifiés (PVA) vous prendrait beaucoup de temps : Eaton les a préparés et certifiés pour vous.
• Une protection efficace est la première étape. En utilisant les SPD de la série SPPVR, IKA SOL se protège en premier lieu contre les surtensions.
• La présence du disjoncteur PKZ-SOL assure ensuite une déconnexion sûre et une protection contre les c.c.



Données techniques :

• Niveau de protection de la tension 3,8kV
• Tension d'entrée DC - max. 900V
• Tension nominale de fonctionnement (Ue) 900V
• Courant nominal InA du groupe de disjoncteurs 2x20A
• Courant nominal Inc d'un circuit 20A
• Courant d'entrée par string - max 20A
• Courant de sortie - max 20A
• Courant de décharge In (8/20 µs) 20kA
• Courant de décharge Itotal (8/20 µs) - max. 40kA

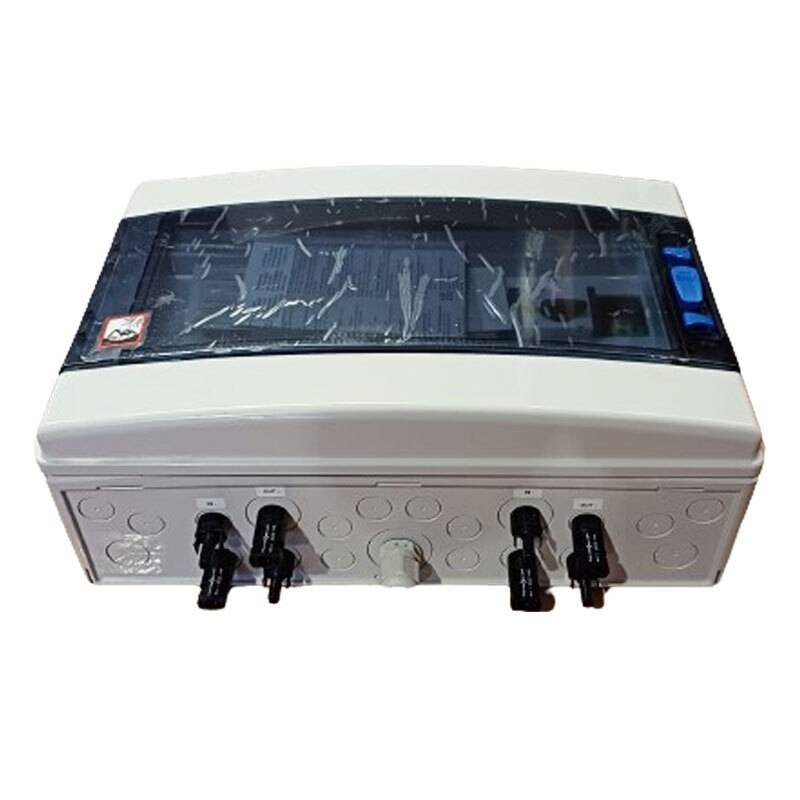

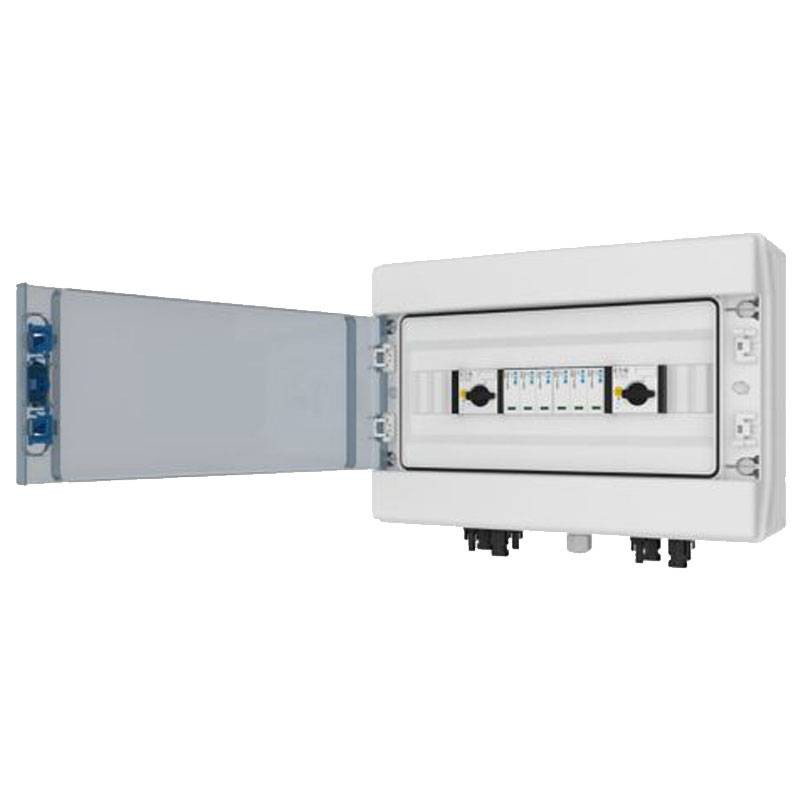

Données techniques / mécaniques :

• Matériau du boîtier ABS (matériau isolant)
• Hauteur du boîtier 286 mm
• Longueur/profondeur du boîtier 145 mm
• Largeur du boîtier 418 mm
• Section du conducteur PE : 16 - 25 mm² - min./max. 6 mm²
• Température ambiante - min. -5 °C
• Température de l'air ambiant - max. 40 °C
• Température ambiante (moyenne journalière) - max. 35 °C
• Matériau du panneau thermoplastique
• Degré de protection IP65
• Résistance aux chocs IK10
• Classe de protection Classe de protection II (isolation totale)
• Nombre d'entrées 2
• Nombre de modules par rangée 18
• Nombre de rangées 1
• Nombre d'entrées de chaîne 2

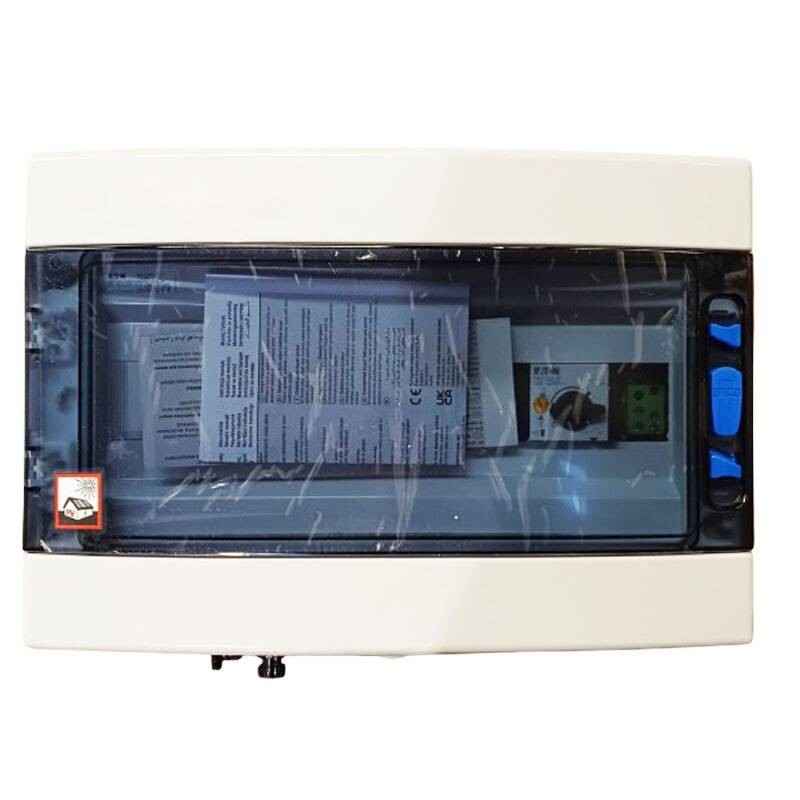

• Couvercle de couleur/porte transparente
• Type de connexion MC4

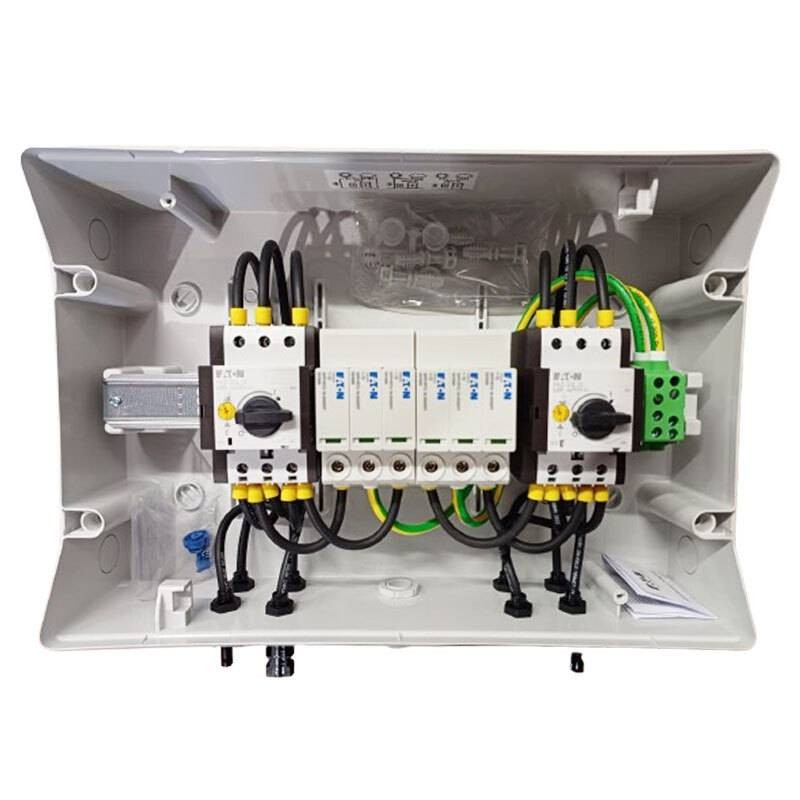

• Interrupteur du générateur DC-21 A
• Disjoncteur de branche DC 20A
• Parasurtenseur DC Type 2
• Chaîne PV à l'entrée de l'onduleur 2 x IN + 2 x OUT
• Protection de la chaîne à 2 pôles
• Assemblage du disjoncteur PVA



Ces produits sont conformes à la norme IEC/EN 61439-2 Annexe DD (PVA) :

• L'appareillage de commutation de branche d'IKA SOLAR a passé les tests rigoureux exigés par l'annexe DD (PVA) de la norme CEI/EN 61439-2, y compris les tests de cyclage thermique, de température et d'exposition au rayonnement solaire. IKA SOLAR est donc prêt à être raccordé.

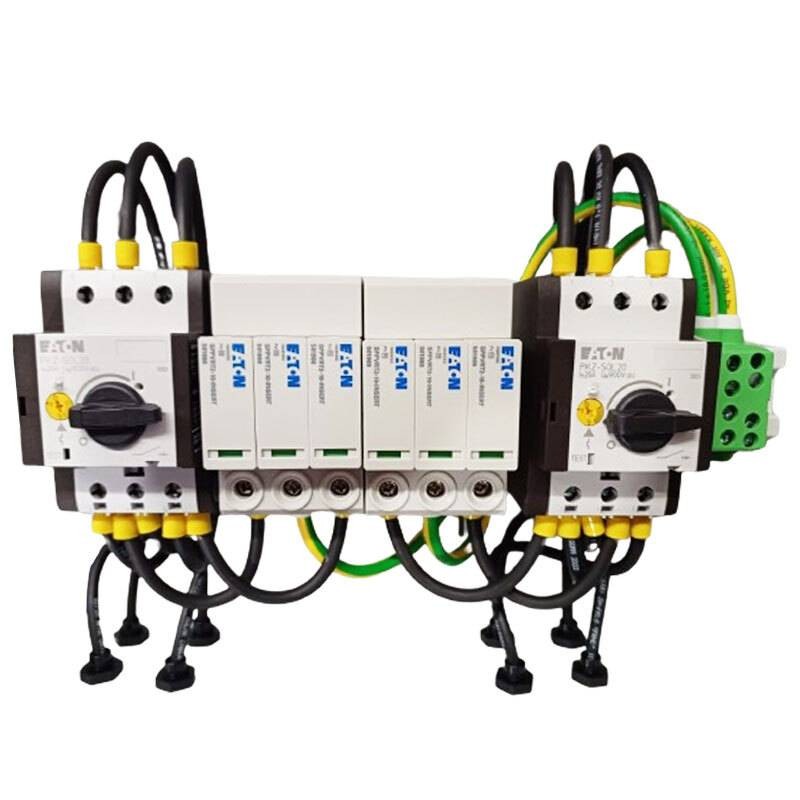

Interrupteur automatique de protection de branche PKZ-SOL20 :

• L'interrupteur automatique de protection de chaîne CC PKZ-SOL Moeller d'Eaton offre une protection contre les courants de court-circuit. Pour garantir une protection maximale, chaque appareil PKZ-SOL est installé à l'intérieur d'une boîte de jonction spécifique au client. Un contact auxiliaire fournit des informations sur l'état de commutation, tandis que la documentation contient des diagrammes illustrant la relation exacte entre le courant de déclenchement du dispositif de protection et le courant de court-circuit des modules PV.
