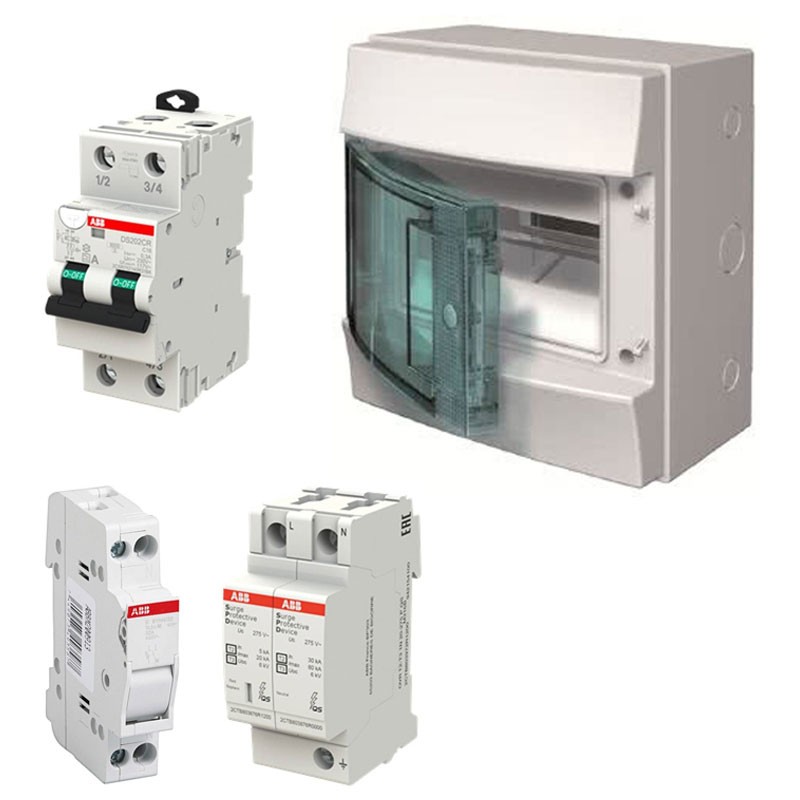

Le kit d'appareillage de protection Abb côté Inverter AC 3kW présente les avantages suivants :

• Tableau Mistral série H: Conçu spécifiquement pour les installations photovoltaïques (résistant aux UV) et pour l'installation extérieure IP65 750° GWT
• Interrupteur type DS202CR: Magnétothermique différentiel compact à 2 modules avec différentiel de type A de 300mA, adapté à la protection des inverter côté AC.
• Parafoudre OVC en AC : Type T2+T3 - 20 kA - Technologie innovante Quicksave.

Spécifications des composants du Kit :

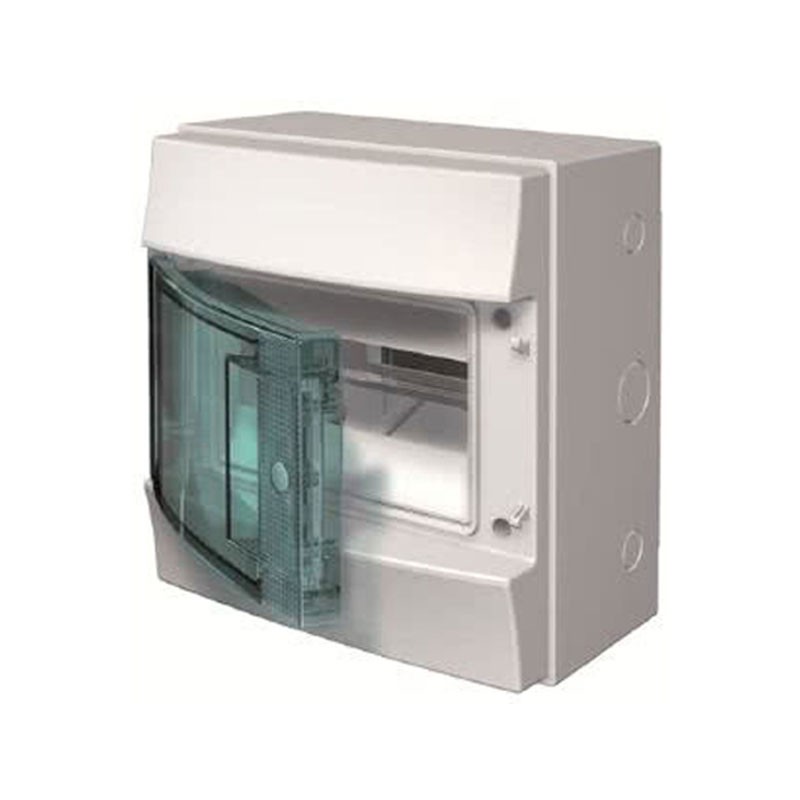

Tableau mural série Abb Mistral avec les caractéristiques suivantes :



• Nombre de modules : 8
• Nombre de rangées : 1
• Type de montage : En saillie (plâtre)
• Matériau du boîtier : Plastique
• Degré de protection : IP65
• Couleur : Gris
• Largeur du produit : 232 mm
• Hauteur du produit : 155 mm
• Profondeur du produit : 250 mm
• Poids net du produit : 1,1 kg

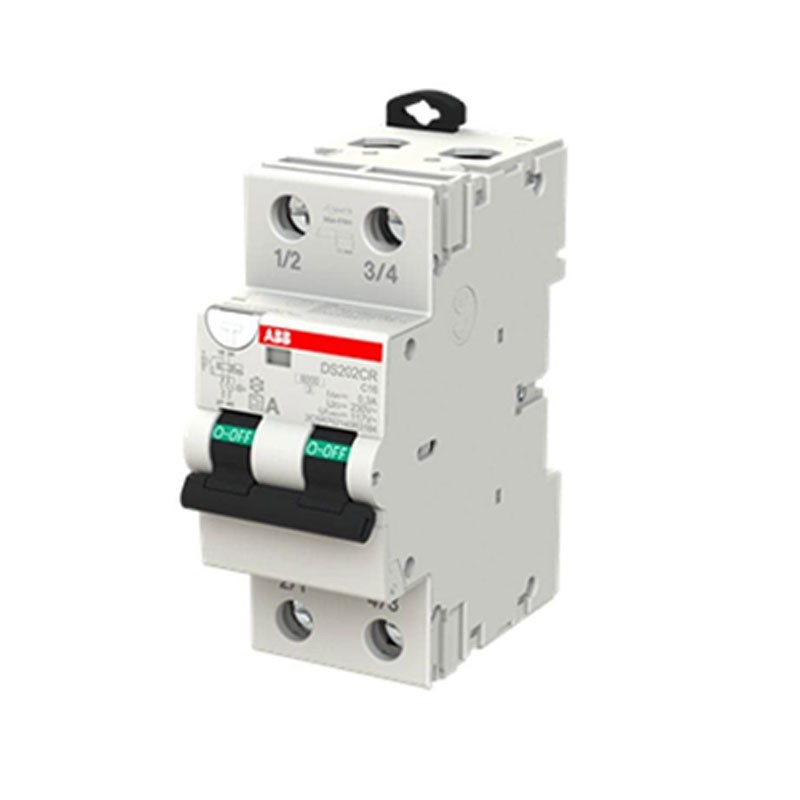

Interrupteur automatique pour courant résiduel DS202CR C16 A300 Abb avec protection contre les surintensités avec les caractéristiques suivantes



• Courant nominal : 16A
• Courant résiduel nominal : 300 mA
• Capacité nominale de court-circuit : 6 kA
• Nombre de pôles : 2
• Type de tension d'entrée : AC
• Caractéristique de déclenchement : C
• Degré de protection : IP20
• Nombre de modules : 2



Dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les surcharges et les courants de court-circuit. Protection contre les effets des courants de défaut à la terre sinusoïdaux alternatifs directs et pulsatoires. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs.

Dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les surcharges et les courants de court-circuit. Protection contre les effets des courants de défaut à la terre alternatifs sinusoïdaux et pulsatoires. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs.



Courbe C, seuil de déclenchement 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Largement utilisé dans les installations domestiques.



Un interrupteur magnétothermique est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) le flux de courant électrique dans un circuit électrique en cas de surintensité.



Caractéristiques :

• Courant nominal : 16A
• Courant résiduel nominal : 300 mA
• Capacité nominale de court-circuit : 6 kA
• Nombre de pôles : 2
• Type de tension d'entrée : AC
• Caractéristique de déclenchement : C
• Degré de protection : IP20
• Nombre de modules : 2
• Tension nominale de fonctionnement : 230 V
• Tension nominale d'isolation : 440 V
• Tension nominale de tenue aux chocs : 4 kV
• Capacité nominale de court-circuit extrême : 10 kA
• Courant de crête maximal : 0,25 kA
• Fréquence nominale : 50 Hz
• Perte de puissance : 4,20 W
• Classe de limitation d'énergie : 3
• Catégorie de surtension : III
• Couple de serrage : 4 Nm
• Taille du câble : 35 mm
• Longueur de dénudage du câble : 11 mm
• Température ambiante : Fonctionnement -25/+55 degrés
• Degré de pollution : 3
• Largeur : 36 mm
• Hauteur : 86 mm
• Profondeur : 72 mm

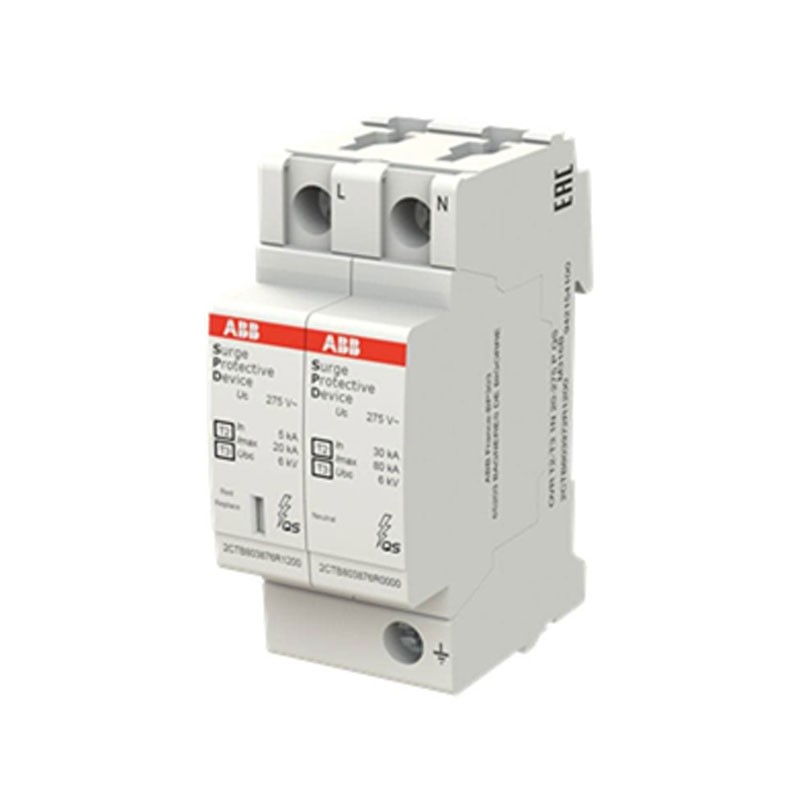

Parafoudre Abb OVR T2-T3 1N 20-275P QS avec les caractéristiques suivantes



• Pouvoir de coupure en court-circuit : 20 kA
• Courant de court-circuit nominal de service (Ics) : 100 kA
• Tension nominale : 230/400V
• Nombre de pôles : 1P+N
• Degré de protection : IP20
• Perte de puissance : 17 mW
• Nombre de modules : 2



Les parafoudres de type 2 sont destinés à être installés à l'origine de l'installation, dans les tableaux intermédiaires et à proximité des équipements terminaux et protègent contre les coups de foudre indirects.

Caractéristiques :

• Pouvoir de coupure en court-circuit : 20 kA
• Capacité nominale de court-circuit de service (Ics) : 100 kA
• Tension nominale : 230/400V
• Nombre de pôles : 1P+N
• Degré de protection : IP20
• Perte de puissance : 17 mW
• Nombre de modules : 2
• Convient pour : Protection des installations contre les surtensions transitoires (foudre)
• Tension nominale (Ur) : 400 V AC
• Tension nominale du système AC (Uo) : 230 / 400 V
• Tension nominale CC : 350 V
• Niveau de protection de la tension (Up) : 1,4 kV
• Capacité nominale de court-circuit de service (Ics) : 100kA
• Résistance aux courts-circuits Icc : 100kA
• Perte de puissance : 17 mW
• Largeur : 35,6 mm
• Hauteur : 88 mm
• Profondeur : 58 mm

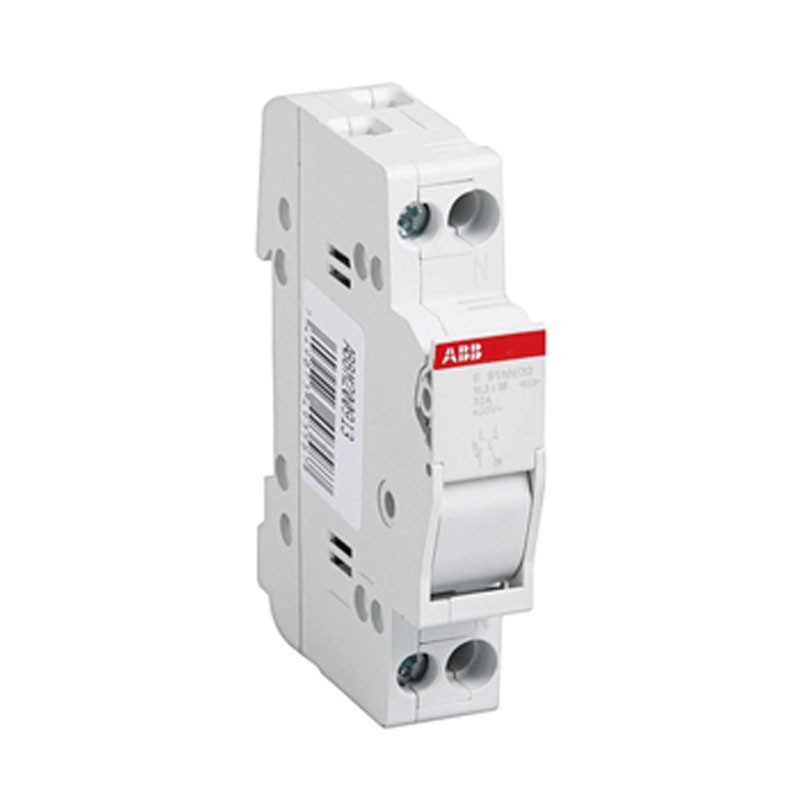

Porte-fusible Abb, avec les caractéristiques suivantes :

• 1 pôle +N
• 1 module
• Courant nominal 32A
• Fréquence nominale 50/60 Hz
• Tension nominale de fonctionnement 690 Vac
• Tension nominale 690V
• Plage de tension 690 Vac
• Position des bornes neutres à droite
• Perte de puissance aux conditions nominales de fonctionnement par pôle 3W
• Degré de protection IP20
• Pour fusible de taille 10x38 mm
• Montage sur rail DIN
• Largeur 0,018 mm
• Hauteur 0,085 mm
• Profondeur/Longueur 0,064 mm
• Poids 0,070 kg
