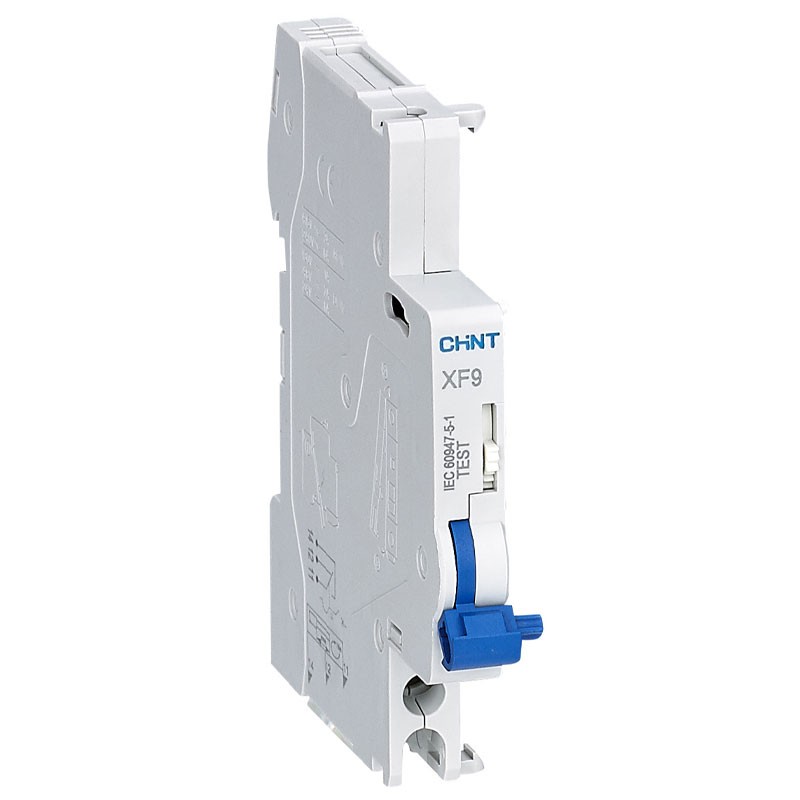

Contatto de signalisation Chint XF9 : indication claire de l'état des dispositifs
Le contatto de signalisation Chint XF9 (code 184994) est un dispositif utile pour le suivi de l'état des dispositifs de protection magnéto-thermiques et différentiels (MCB/RCBO). La configuration 1NA+1NC permet de signaler à la fois la position d'ouverture et de fermeture des contacts, fournissant une indication visuelle précise de l'état de commutation du dispositif.
Montage facile et compatibilité
Ce contatto de signalisation se monte facilement sur le côté gauche des interrupteurs, grâce à un axe spécial qui facilite son installation. Il est compatible avec les séries NB1, NBH8, NB1L, NB310L, et permet de placer jusqu'à deux contacts pour un système de signalisation sur plusieurs dispositifs.
Performances et fiabilité
Le contatto XF9 est conçu pour résister à des tensions allant jusqu'à 500 V et pour fonctionner dans des environnements avec des températures comprises entre -5°C et +40°C. La tension d'isolement est de 500V, tandis que la tension de tenue aux impulsions atteint 4 kV (1,2/50 µs), garantissant des performances sûres et fiables dans le temps. Le dispositif est conforme aux normes internationales, avec des degrés de protection IP20 qui le rendent résistant à la poussière et aux petites infiltrations d'eau.
Durée et maintenance
Avec une durée de vie mécanique de 10.000 cycles et une durée de vie électrique de 6.050 cycles, le contatto Chint XF9 est conçu pour durer longtemps, même dans des applications à haute fréquence d'utilisation. L'installation et la maintenance sont simplifiées grâce à la connexion pour câble de 2,5 mm², avec un couple de serrage de 0,8 N·m pour garantir une connexion sécurisée.
| Données générales |
|---|
| Valeur nominale |
AC415 50/60Hz 3 Ampères - AC240 50/60Hz 6 Ampères |
| Configuration |
1NA+1NC |
| Tension nominale de tenue aux impulsions (1,2/50) Uimp |
4000 In |
| Tension de TEST diélectrique à la fréquence ind. pendant 1 min |
2 kV |
| Tension d'isolement Ui |
500 In |
| Degré de pollution |
2 |
| Durée de vie électrique |
6.050 |
| Durée de vie mécanique |
10.000 |
| Degré de protection |
IP20 |
| Température ambiante |
-5/+40°C |
| Température de stockage |
-25/+70°C |
| Type de connexion terminale |
Câble 2,5mm² |
| Dimensions du terminal supérieur/inférieur pour le câble AWG 18-14 |
0,8 N·m |
| Couple de serrage |
7 In-Ibs |
