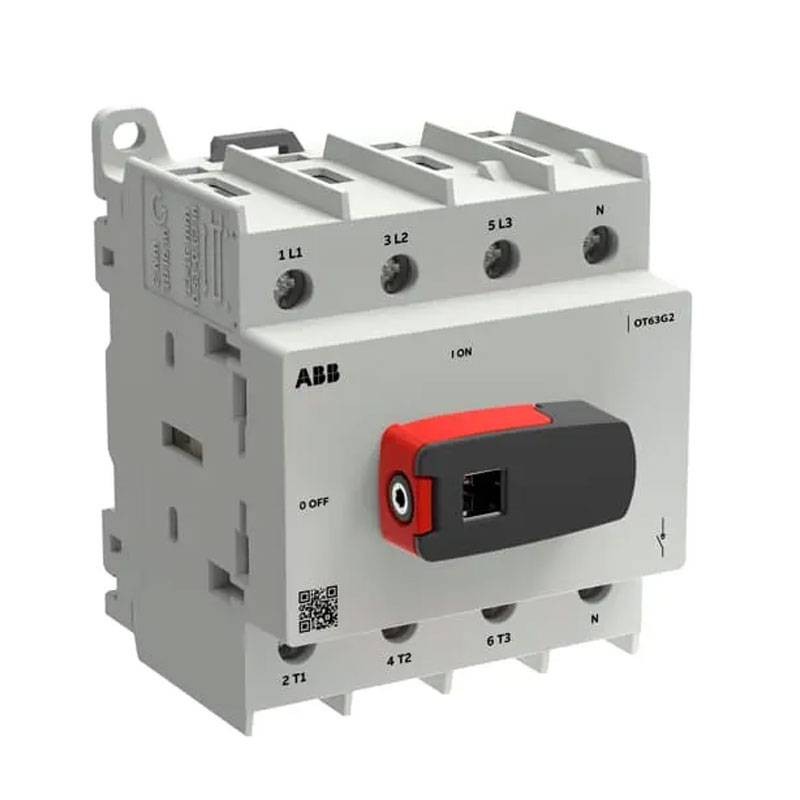

Séparateur Abb OT63G2-4BSN2 63A 4 pôles OT63G2-4BSN2
ABB OT63G2-4BSN2
6417019925943
Le sectionneur ABB OT63G2-4BSN2 63A 4 pôles de la série OT Plus assure une coupure sécurisée dans les tableaux BT : commande frontale, montage DIN/socle, poignée verrouillable et performances élevées jusqu'à 800 V.
-
4 pôles 63A (série ABB OT Plus) avec commande frontale
-
Montage sur socle / rail DIN, adapté aux tableaux avec trou DIN 45 mm
-
Poignée à bouton verrouillable (couleur noire) et bornes à vis intégrées
-
4ème pôle commuté (ouverture tardive / fermeture anticipée) en position droite
-
Performances BT : Ui 800 V, Uimp 8 kV, Inc 50 kA (avec fusible 80A, 690 V).
26,35 €
Articles disponibles: 8
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Sectionneur ABB OT63G2-4BSN2 : isolation et manœuvre sécurisée dans le tableau
Le sectionneur ABB OT63G2-4BSN2 est un interrupteur-sectionneur conçu pour offrir une manœuvre fiable et un sectionnement visible et sûr dans les tableaux de distribution basse tension. Il fait partie de la gamme OT Plus, appréciée pour sa robustesse de construction et sa facilité d'intégration dans les tableaux et armoires industrielles. La configuration à 4 pôles le rend idéal pour les applications triphasées avec neutre, où il est essentiel d'isoler complètement le circuit lors des maintenances, interventions ou procédures de sécurité.
Grâce à l'actionnement frontal, l'opérateur gère la commande directement depuis le devant du tableau avec une manœuvre claire et immédiate. La protection frontale IP20 contribue à rendre la gestion plus sûre dans les environnements techniques et les compartiments de tableau.
Montage DIN/socle et installation ordonnée : conçu pour l'armoire électrique
Ce modèle est conçu pour une installation rapide : il peut être monté sur rail DIN ou sur socle, s'adaptant aux configurations les plus courantes dans l'armoire électrique. Il est indiqué pour les tableaux avec trou DIN de 45 mm, utile dans les configurations avec commande sur porte ou passage dédié. Les bornes à vis intégrées simplifient le câblage et permettent des serrages stables, réduisant les temps de pose et améliorant la fiabilité de la connexion dans le temps.
Un détail important pour la conception : la poignée externe et l'arbre pour commande sur porte peuvent être demandés en tant qu'accessoires (non inclus), tandis que la manœuvre à bouton est conçue pour un montage direct sur le dispositif.
4ème pôle commuté : gestion du neutre avec fonction simultanée
Le sectionneur inclut le quatrième pôle en position côté droit, avec fonction commutée et logique late-break / early-make : une caractéristique utile lorsqu'une gestion contrôlée de l'ouverture/fermeture du quatrième pôle par rapport aux autres contacts est nécessaire. C'est un avantage dans de nombreuses applications où le neutre ou un circuit auxiliaire doivent suivre une séquence définie, améliorant la sécurité opérationnelle et la cohérence de la manœuvre.
Performances électriques élevées : jusqu'à 800 V et haute résistance aux défauts
Avec 63 A de courant thermique conventionnel (Ith/Ithe) et des paramètres d'isolation importants (Ui 800 V, Uimp 8 kV), l'OT63G2-4BSN2 est adapté aux tableaux BT où des marges de sécurité et de fiabilité sont nécessaires. La capacité de court-circuit conditionnelle Inc 50 kA (avec fusible de 80 A, 690 V) le rend approprié pour des installations avec des niveaux de défauts importants, tandis que la durée mécanique jusqu'à 100 000 opérations supporte des utilisations fréquentes dans des contextes industriels.
| DONNÉES TECHNIQUES GÉNÉRALES | |
|---|---|
| Nombre de pôles | 4P |
| Type de montage | Montage sur socle / rail DIN |
| Mode opératoire | Frontal |
| Degré de protection (frontal) | IP20 |
| Degré de pollution | 3 |
| SECTIONS DES CÂBLES – CIRCUIT PRINCIPAL | |
| Conducteurs flexibles avec embout | 1/2x Cu 1,5…4 mm² |
| Conducteurs solides | 1/2x Cu 1,5…6 mm² |
| Conducteurs flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conducteurs à brins | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courant thermique conventionnel en air libre (Ith) | 63 A |
| Courant thermique conventionnel (Ithe) | 63 A |
| Tension nominale d'isolation (Ui) | 800 V (IEC 60947-1) |
| Tension nominale de fonctionnement | Circuit principal : 800 V |
| Tension de tenue aux impulsions (Uimp) | 8 kV |
| COURANTS NOMINAUX DE FONCTIONNEMENT | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Puissance nominale AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| COURT-CIRCUIT ET RÉSISTANCE | |
| Courant de court-circuit conditionnel (Inc) | 50 kA (fusible 80 A, 690 V) |
| Puissance de fermeture sur court-circuit (Icm) | 3,5 kA @ 690 V |
| Courant de courte durée (Icw) | 1,5 kA pour 1 s 2,5 kA pour 0,2 s |
| PERTES ET DISSIPATION | |
| Perte de puissance par pôle | 2,2 W (conditions de fonctionnement nominales) |
| COMMANDE ET POIGNÉE | |
| Type de poignée | Poignée à bouton |
| Couleur de la poignée | Noir |
| Longueur de la poignée | 37 mm |
| Type de verrouillage | Cadenas |
| Poignée externe et arbre | Non inclus |
| QUATRIÈME PÔLE | |
| Position du quatrième pôle | Côté droit |
| Type de quatrième pôle | Commuté – fonction simultanée Ouverture tardive / Fermeture anticipée |
| CONTACTS AUXILIAIRES | |
| Nombre maximum de contacts montables | 4 NO + 4 NC |
| DURÉE ET FIABILITÉ | |
| Durée mécanique | 100 000 opérations |
| CONNEXIONS | |
| Type de borne | Bornes à vis |
| Tournevis recommandé | Pozidriv 2 |
| Couple de serrage | 2 N·m (IEC 60947-1) |
| Longueur de dénudage du câble | 13–16 mm (0,51–0,63 in) |
| NORMES DE RÉFÉRENCE | |
| Normatives | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONS ET POIDS | |
| Largeur | 70 mm |
| Hauteur | 91,5 mm |
| Profondeur | 73 mm |
| Poids net | 0,321 kg |
Il n y ' a pas des avis
Fiche technique
- Tension: 800VAC
- Pôles: 4P
- Degré de protection: IP20
- Ampère: 63A
- Protections du circuit: Sectionneurs
