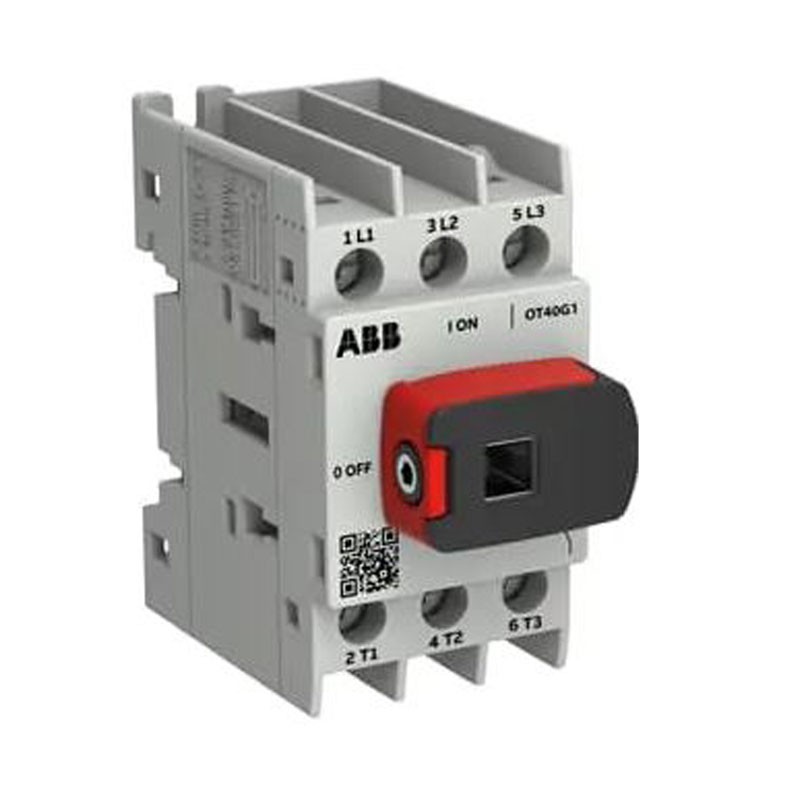

Séparateur Abb OT40G1-3BS 40A 3 Pôles IEC cadre G1
ABB OT40G1-3BS
6417019931272
Le sectionneur ABB OT40G1-3BS 40A 3 pôles (châssis G1) est un interrupteur-sectionneur OT Plus compact pour rail DIN ou base, idéal pour la coupure sécurisée des lignes triphasées et des charges. Ui 800V, Uimp 8 kV, commande frontale verrouillable et bornes à vis intégrées.
-
40 A (Ith/Ithe) avec 3 pôles (3P) pour une isolation complète de la ligne
-
Catégorie d'emploi : AC-21A/AC-22A 40A et AC-23A 40A@415V / 25A@690V
-
Puissance AC-23A : 18,5 kW @415 V et 22 kW @690 V
-
Installation sur base ou rail DIN, commande frontale, prédisposition cadenas
-
Fiabilité élevée : 100 000 manœuvres mécaniques, IP20 frontal, degré de pollution 3
-
Bornes à vis : tournevis Pozidriv 2, serrage 1 N·m, dénudage 9-10 mm.
14,63 €
Articles disponibles: 16
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
ABB OT40G1-3BS : sectionnement fiable pour lignes triphasées
Le sectionneur ABB OT40G1-3BS de la série OT Plus est conçu pour garantir un sectionnement net et sûr jusqu'à 40 A dans des tableaux électriques professionnels. La version tripolaire (3P) est idéale pour les installations triphasées sans neutre, pour sectionner des lignes dédiées, des charges techniques, ventilation, pompes, tableaux de service ou sous-distributions. Le format compact et la commande frontale permettent une gestion simple même dans des tableaux à haute densité.
L'installation est polyvalente : il peut être monté sur base ou sur rail DIN, le rendant adapté aussi bien aux nouveaux tableaux qu'aux interventions d'extension et de rénovation.
Performances électriques : adapté également à la manœuvre de charges (AC-23A)
Contrairement aux solutions conçues uniquement pour l'isolation, l'OT40G1-3BS est adapté aux catégories d'emploi qui couvrent également la manœuvre de charges :
-
AC-21A : 40 A @ 415/690 V (charges principalement résistives)
-
AC-22A : 40 A @ 415/690 V (charges mixtes)
-
AC-23A : 40 A @ 415 V et 25 A @ 690 V (charges avec forte inductance, ex. moteurs)
-
Puissance AC-23A : 18,5 kW @ 415 V et 22 kW @ 690 V
Ces données en font un choix solide pour le sectionnement et la commande de charges triphasées, avec une bonne marge opérationnelle.
Isolation et sécurité : Ui 800 V et Uimp 8 kV
Pour l'intégration dans des tableaux BT, les valeurs d'isolation sont fondamentales. L'appareil offre :
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Paramètres qui aident à gérer les surtensions transitoires et à maintenir un niveau de fiabilité élevé dans le temps.
Câblage ordonné avec bornes à vis intégrées
Les bornes à vis intégrées permettent une connexion rapide et stable. L'installateur a des indications claires pour une pose correcte :
-
tournevis recommandé : Pozidriv 2
-
couple de serrage 1 N·m
-
dénudage 910 mm
La capacité de connexion couvre les sections les plus courantes :
-
souple avec embout 0,754 mm² (1/2x)
-
rigide 0,756 mm² (1/2x)
-
souple 1x jusqu'à 16 mm² / 2x jusqu'à 6 mm²
Verrouillable et durable : parfait pour maintenance et procédures de sécurité
La prédisposition pour cadenas permet de bloquer le sectionneur en position pendant les interventions, évitant les réactivations accidentelles. La durée mécanique est de 100 000 opérations, adaptée également aux installations où des manœuvres fréquentes sont prévues. Les pertes sont contenues (1,0 W par pôle), utile dans les tableaux compacts où la gestion thermique est un enjeu réel.
| DONNÉES TECHNIQUES | |
|---|---|
| Capacité de connexion circuit principal | Souple avec embout 1/2x Cu 0,75…4 mm² Rigide 1/2x Cu 0,75…6 mm² Souple 1x Cu 1,5…16 mm² Souple 2x Cu 1,5…6 mm² Câble souple 1x Cu 1,5…16 mm² Torons 2x Cu 1,5…6 mm² |
| Courant thermique conventionnel en air libre (Ith) | 40 A |
| Courant thermique conventionnel (Ithe) | 40 A |
| Degré de protection | IP20 (frontal) |
| Couleur de la poignée | Noir |
| Longueur de la poignée | 28,5 mm |
| Type de poignée | Poignée à bouton (poignée externe et arbre non inclus) |
| Type de verrouillage | Verrouillable |
| Nombre maximum de contacts auxiliaires | 4 NO + 4 NC |
| Durée mécanique | 100 000 opérations |
| Type de montage | Base / Rail DIN |
| Nombre de pôles | 3P |
| Mode opératoire | Frontal |
| Degré de pollution | 3 |
| Position des bornes de ligne | Haut → Bas / Bas → Haut |
| Perte de puissance par pôle | 1,0 W (conditions nominales) |
| Tension de tenue aux impulsions (Uimp) | 8 kV |
| Tension nominale d'isolation (Ui) | 800 V (IEC 60947-1) |
| Courant nominal AC-21A (Ie) | 40 A @ 415 V / 690 V |
| Courant nominal AC-22A (Ie) | 40 A @ 415 V / 690 V |
| Courant nominal AC-23A (Ie) | 40 A @ 415 V / 25 A @ 690 V |
| Puissance nominale AC-23A (Pe) | 18,5 kW @ 415 V / 22 kW @ 690 V |
| Tension de fonctionnement nominale | 800 V (circuit principal) |
| Capacité de fermeture en court-circuit (Icm) | 1,76 kA @ 690 V |
| Courant de courte durée (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Tournevis recommandé | Pozidriv 2 |
| Commande | Mécanisme sur la partie supérieure de l'interrupteur |
| Type de bornes | Bornes à vis |
| Couple de serrage | 1 N·m (IEC 60947-1) |
| Longueur de dénudage | 9–10 mm (0,35–0,39") |
| DIMENSIONS | |
| Largeur | 35 mm |
| Hauteur | 68 mm |
| Profondeur | 62 mm |
| Poids net | 0,116 kg |
Il n y ' a pas des avis
Fiche technique
- Tension: 690V
- Pôles: 3P
- Degré de protection: IP20
- Modèle: OT Plus
- Ampère: 40A
- Protections du circuit: Sectionneurs
