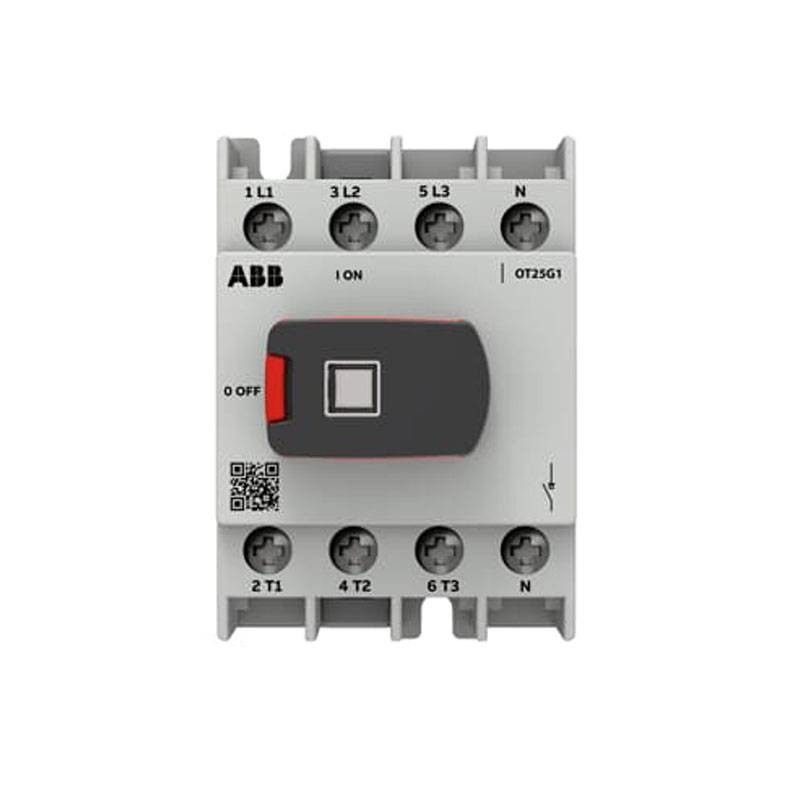

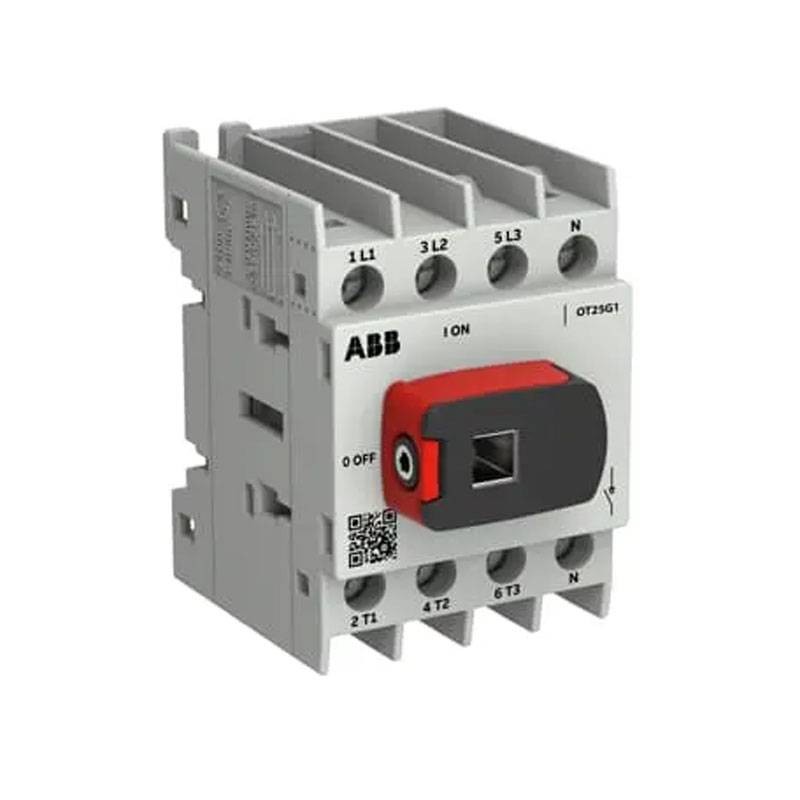

Séparateur Abb OT25G1-4BSN2 25A 4 Pôles IEC cadre G1
ABB OT25G1-4BSN2
6417019931111
Le sectionneur ABB OT25G1-4BSN2 25A 4 pôles (châssis G1) est un interrupteur-sectionneur compact pour rail DIN ou base, idéal pour la séparation sécurisée des lignes et charges. Quatrième pôle commuté rupture retardée/établissement anticipé, poignée à bouton verrouillable (externe non incluse), Ui 800 V et Uimp 8 kV.
-
Courant thermique Ith/Ithe : 25 A
-
Pôles : 4P
-
Quatrième pôle : côté droit, commuté (rupture retardée / établissement anticipé)
-
Degré de protection frontal : IP20
-
Montage : sur base / rail DIN
-
Mode opératoire : frontal
-
Degré de pollution : 3
-
Perte de puissance : 0,4 W par pôle
-
Ui : 800 V (IEC 60947-1)
-
Uimp : 8 kV
-
Ie AC-21A/AC-22A/AC-23A : 25 A @ 415 V / 690 V
-
Pe AC-23A : 11 kW @ 415 V; 22 kW @ 690 V
-
Icm : 1,76 kA @ 690 V
-
Icw : 0,8 kA (1 s) / 1,25 kA (0,2 s)
-
Durée mécanique : 100 000 opérations
-
Poignée : bouton noir, 28,5 mm (poignée externe et arbre non inclus)
-
Blocage : prédisposition cadenas
-
Contacts auxiliaires max : 4 NO + 4 NC
-
Dimensions (L×H×P) : 46×68×62 mm
-
Poids : 0,145 kg
17,27 €
Articles disponibles: 8
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
ABB OT25G1-4BSN2 : sectionnement fiable dans des espaces réduits
Le sectionneur ABB OT25G1-4BSN2 appartient à la gamme OT (châssis G1) et est conçu pour offrir un sectionnement sûr et immédiat dans les tableaux électriques. Avec un courant nominal de 25 A et une configuration 4P, il est particulièrement indiqué pour les installations triphasées avec neutre ou pour les applications nécessitant l'isolation complète de tous les conducteurs. Le format compact facilite l'intégration même dans des tableaux denses, tout en maintenant ordre et accessibilité.
Quatrième pôle commuté : gestion du neutre avec logique late-break/early-make
Un élément distinctif est la position du quatrième pôle sur le côté droit avec fonction commutée. La logique late-break / early-make signifie que le quatrième pôle (typiquement le neutre) s'ouvre en dernier et se ferme en premier, améliorant la sécurité des manœuvres et réduisant les conditions indésirables possibles lors de l'ouverture/fermeture du circuit. C'est une caractéristique très appréciée dans les tableaux de distribution où la séquence correcte de sectionnement est fondamentale.
Performances électriques pour manœuvre et sectionnement
Le sectionneur est adapté aux principales catégories d'emploi :
-
AC-21A / AC-22A / AC-23A : 25 A à 415 V et 690 V
-
Puissance AC-23A : 11 kW (415 V) et 22 kW (690 V)
Ces valeurs le rendent adapté tant au sectionnement de lignes qu'à la manœuvre de charges typiques dans le domaine civil-tertiaire et dans les petites installations industrielles.
Sécurité dans le tableau : Uimp 8 kV, Ui 800 V et verrouillage avec cadenas
Avec Uimp 8 kV et Ui 800 V, le dispositif offre une tenue adéquate pour les tableaux BT professionnels. La prédisposition au verrouillage avec cadenas est idéale pour les procédures de maintenance et lockout/tagout, évitant les réactivations non autorisées. La poignée externe et l'arbre ne sont pas inclus, permettant de configurer la commande en fonction de l'installation (interne tableau ou commande externe dédiée).
Fiabilité mécanique et dissipation contenue
La durée mécanique déclarée de 100 000 opérations met en évidence une construction pensée pour un usage fréquent. De plus, la perte de puissance est très faible : 0,4 W par pôle dans les conditions opérationnelles nominales, un détail utile pour contenir la dissipation thermique dans les tableaux plus compacts.
| DONNÉES TECHNIQUES | ||
|---|---|---|
| Sections câbles circuit principal | Flexible avec cosse 1/2x Cu 0,75…4 mm² Solide 1/2x Cu 0,75…6 mm² Flexible 1x Cu 1,5…16 mm² Flexible 2x Cu 1,5…6 mm² Torons 2x Cu 1,5…6 mm² |
|
| Courant thermique conventionnel Ith | 25 A | |
| Courant thermique conventionnel Ithe | 25 A | |
| Degré de protection | IP20 (frontal) | |
| Position quatrième pôle | Côté droit | |
| Type quatrième pôle | Commuté – Late break / Early make | |
| Couleur poignée | Noir | |
| Longueur poignée | 28,5 mm | |
| Type de poignée | Poignée à bouton (arbre non inclus) | |
| Type de verrouillage | Verrouillable | |
| Contacts auxiliaires max | 4 NO + 4 NC | |
| Durée mécanique | 100 000 opérations | |
| Type de montage | Base / Rail DIN | |
| Nombre de pôles | 4P | |
| Mode opératoire | Frontal | |
| Degré de pollution | 3 | |
| Position bornes ligne | Haut–bas / Bas–haut | |
| Perte de puissance par pôle | 0,4 W | |
| Tension de tenue à l'impulsion (Uimp) | 8 kV | |
| Tension nominale d'isolement (Ui) | 800 V (IEC 60947-1) | |
| Courant nominal AC-21A | 25 A (415 / 690 V) | |
| Courant nominal AC-22A | 25 A (415 / 690 V) | |
| Courant nominal AC-23A | 25 A (415 / 690 V) | |
| Puissance AC-23A | 11 kW @ 415 V / 22 kW @ 690 V | |
| Tension nominale circuit principal | 800 V | |
| Pouvoir de fermeture Icm | 1,76 kA @ 690 V | |
| Courant de courte durée Icw | 0,8 kA (1 s) / 1,25 kA (0,2 s) | |
| Tournevis recommandé | Pozidriv 2 | |
| Type de commande | Mécanisme supérieur | |
| Type de bornes | Bornes à vis | |
| Couple de serrage | 1 N·m | |
| Longueur de dénudage | 9–10 mm | |
| DIMENSIONS | ||
| Largeur | 46 mm | |
| Hauteur | 68 mm | |
| Profondeur | 62 mm | |
| Poids net | 0,145 kg | |
Il n y ' a pas des avis
Fiche technique
- Tension: 690V
- Pôles: 4P
- Degré de protection: IP20
- Modèle: OT Plus
- Ampère: 25A
- Protections du circuit: Sectionneurs
