Séparateur Abb OT16G1-3BS 16A 3 Pôles IEC cadre G1
ABB OT16G1-3BS
6417019930817

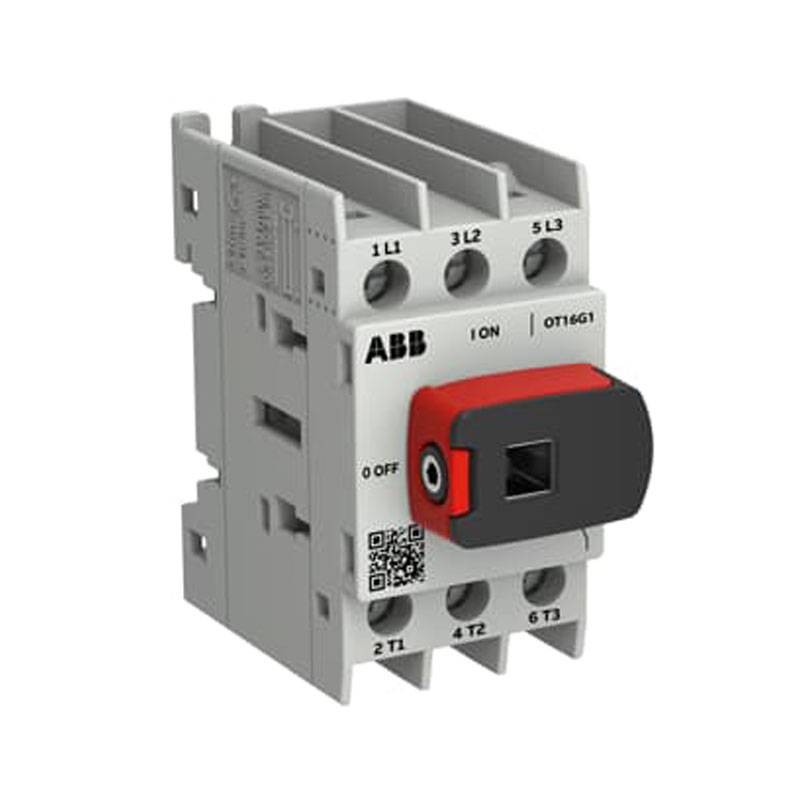

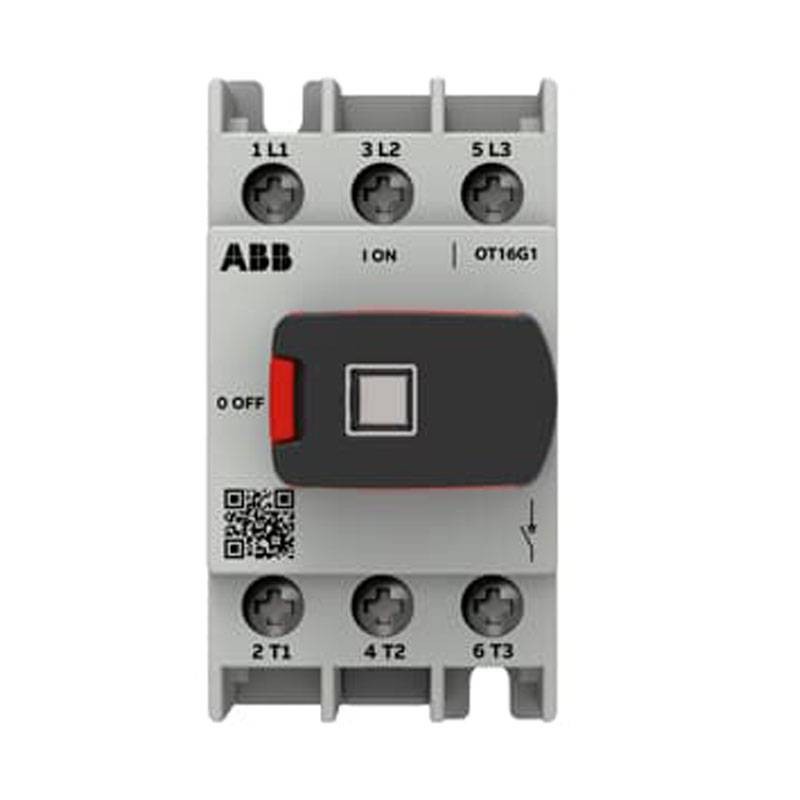

Le sectionneur ABB OT16G1-3BS 16A 3 pôles (châssis G1) est un interrupteur-sectionneur OT Plus compact pour rail DIN ou base, idéal pour la coupure sécurisée de lignes et de petites charges. Ui 800V, Uimp 8 kV, commande frontale verrouillable et bornes à vis intégrées.
-
16 A (Ith/Ithe) avec 3 pôles (3P) pour une isolation complète de la ligne
-
Catégories d'utilisation : AC-21A / AC-22A / AC-23A 16A à 415/690 V
-
Puissance AC-23A : 7,5 kW @415 V et 11 kW @690 V
-
Installation sur base ou rail DIN, commande frontale, prédisposition cadenas
-
Haute fiabilité : 100 000 manœuvres mécaniques, IP20 frontal, degré de pollution 3
-
Compact et léger : 35×68×62 mm, poids 0,116 kg, pertes minimales 0,1 W/pôle.
10,92 €
Articles disponibles: 16
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
ABB OT16G1-3BS : sectionnement rapide et ordonné dans les tableaux modulaires
Le sectionneur ABB OT16G1-3BS de la série OT Plus est conçu pour offrir un sectionnement fiable et sûr dans les tableaux électriques où l'espace est précieux. Avec un courant nominal de 16 A et une configuration tripolaire (3P), il est idéal pour les lignes triphasées sans neutre, les circuits auxiliaires, les petits moteurs, la ventilation, l'éclairage technique ou les sectionnements dédiés sur des usages spécifiques.
Le montage sur socle ou sur rail DIN permet une flexibilité maximale lors de l'installation, en faisant un choix pratique tant pour les nouvelles réalisations que pour le réaménagement de tableaux existants.
Performances électriques complètes : AC-23A pour manœuvre de charges
Ce modèle n'est pas seulement un sectionneur de ligne : grâce à l'aptitude AC-23A, il peut également gérer des manœuvres sur charges, avec des valeurs claires :
-
Ie AC-21A / AC-22A / AC-23A : 16 A @ 415 V et 690 V
-
Pe AC-23A : 7,5 kW @ 415 V et 11 kW @ 690 V
Cela le rend adapté à une grande variété d'applications, en maintenant une bonne marge opérationnelle dans les tableaux BT.
Sécurité et tenue : Ui 800 V et Uimp 8 kV
Dans un tableau professionnel, les valeurs de tenue comptent. LOT16G1-3BS offre :
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Paramètres utiles pour les installations où des surtensions transitoires peuvent se produire et où une robustesse diélectrique adéquate est requise dans le temps.
Câblage simple avec bornes à vis intégrées
Le dispositif est doté de bornes à vis et nécessite un tournevis Pozidriv 2, facilitant une pose rapide et précise. Le couple de serrage de 1 N·m et le dénudage de 910 mm aident l'installateur à standardiser le câblage et à réduire les erreurs, surtout lorsqu'on travaille sur de nombreuses lignes. Les sections acceptées couvrent les besoins les plus courants en distribution :
-
souple avec embout 0,754 mm² (1/2x)
-
rigide 0,756 mm² (1/2x)
-
souple 1x jusqu'à 16 mm² / 2x jusqu'à 6 mm²
Verrouillable et durable : idéal pour la maintenance et les procédures de sécurité
La prédisposition au verrouillage avec cadenas permet de sécuriser les lignes lors des interventions et maintenances, évitant les réactivations accidentelles. La durée mécanique de 100 000 opérations confirme un produit pensé pour un usage fiable dans le temps. De plus, la dissipation est minimale (0,1 W par pôle), avantageuse dans les tableaux compacts où chaque watt influe sur la température interne.
| DONNÉES TECHNIQUES | |
|---|---|
| Capacité de connexion circuit principal | Souple avec embout 1/2x Cu 0,75…4 mm² Rigide 1/2x Cu 0,75…6 mm² Souple 1x Cu 1,5…16 mm² Souple 2x Cu 1,5…6 mm² Câble souple 1x Cu 1,5…16 mm² Torons 2x Cu 1,5…6 mm² |
| Courant thermique conventionnel en air libre (Ith) | 16 A |
| Courant thermique conventionnel (Ithe) | 16 A |
| Degré de protection | IP20 (frontal) |
| Couleur de la poignée | Noir |
| Longueur de la poignée | 28,5 mm |
| Type de poignée | Poignée à bouton (poignée externe et arbre non inclus) |
| Type de verrouillage | Verrouillable |
| Nombre maximum de contacts auxiliaires | 4 NO + 4 NC |
| Durée mécanique | 100 000 opérations |
| Type de montage | Base / Rail DIN |
| Nombre de pôles | 3P |
| Mode opératoire | Frontal |
| Degré de pollution | 3 |
| Position des bornes de ligne | Haut → Bas / Bas → Haut |
| Perte de puissance par pôle | 0,1 W (conditions nominales) |
| Tension de tenue aux impulsions (Uimp) | 8 kV |
| Tension nominale d'isolement (Ui) | 800 V (IEC 60947-1) |
| Courant nominal AC-21A (Ie) | 16 A @ 415 V / 690 V |
| Courant nominal AC-22A (Ie) | 16 A @ 415 V / 690 V |
| Courant nominal AC-23A (Ie) | 16 A @ 415 V / 690 V |
| Puissance nominale AC-23A (Pe) | 7,5 kW @ 415 V / 11 kW @ 690 V |
| Tension opérationnelle nominale circuit principal | 800 V |
| Pouvoir de fermeture sur court-circuit (Icm) | 1,76 kA @ 690 V |
| Courant de courte durée (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Tournevis recommandé | Pozidriv 2 |
| Commande | Mécanisme sur la partie supérieure de l'interrupteur |
| Type de bornes | Bornes à vis |
| Couple de serrage | 1 N·m (IEC 60947-1) |
| Longueur de dénudage | 9–10 mm (0,35–0,39") |
| DIMENSIONS | |
| Largeur | 35 mm |
| Hauteur | 68 mm |
| Profondeur | 62 mm |
| Poids net | 0,116 kg |
Il n y ' a pas des avis
Fiche technique
- Tension: 690V
- Pôles: 3P
- Degré de protection: IP20
- Modèle: OT Plus
- Ampère: 16A
- Protections du circuit: Sectionneurs
