Sélecteur Abb OT25G1-3BS 25A 3 Pôles IEC cadre G1 OT25G1-3BS
ABB OT25G1-3BS
6417019931043

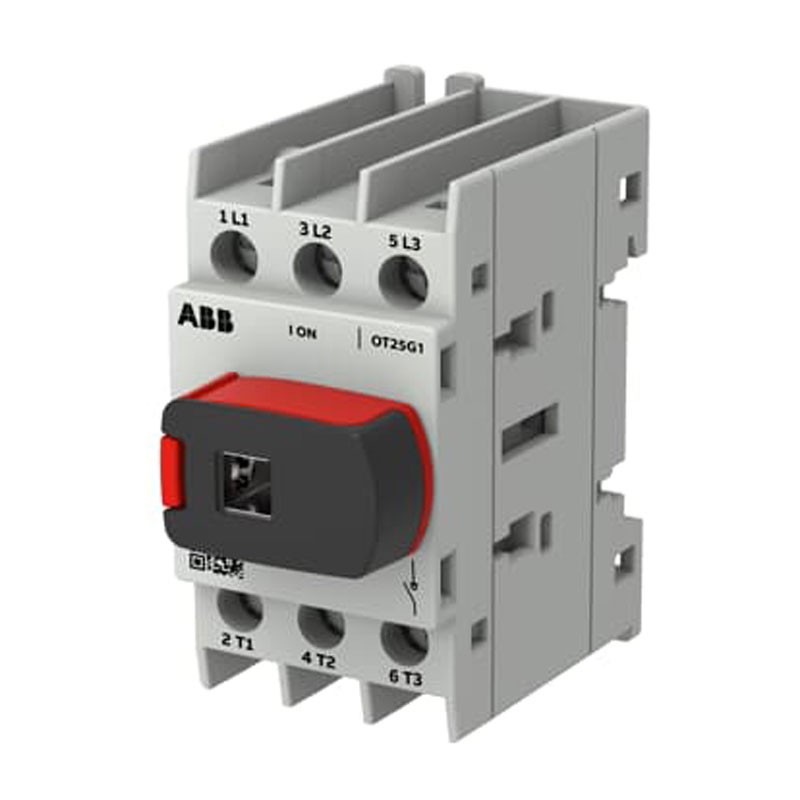

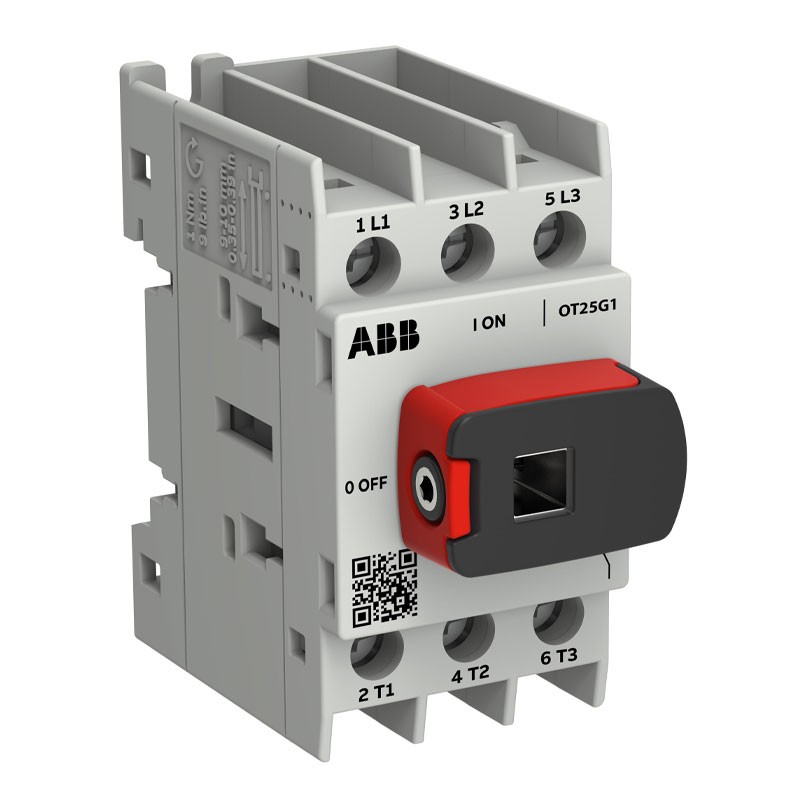

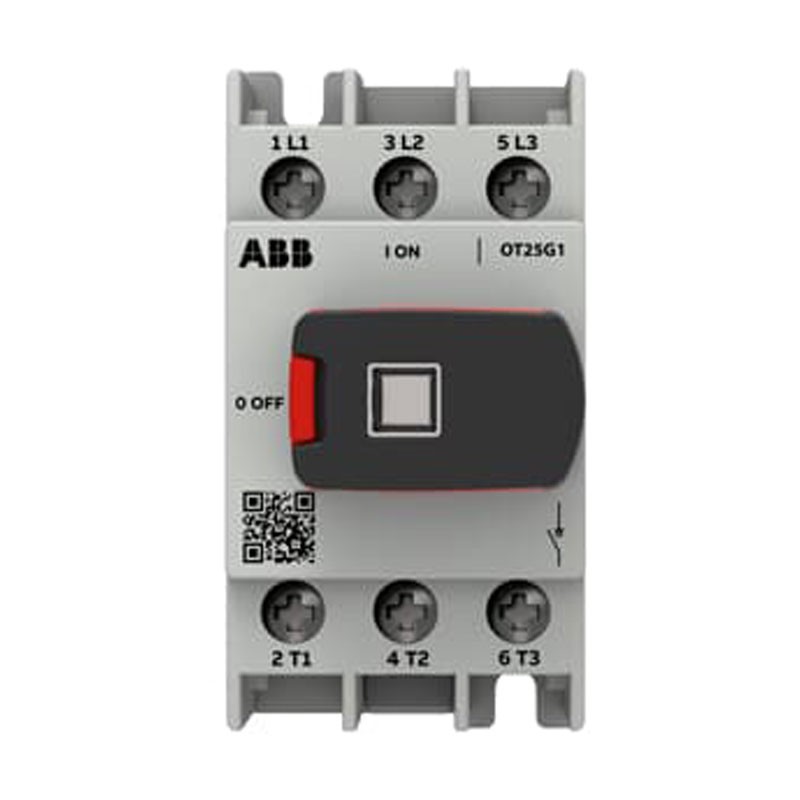

ABB OT25G1-3BS est un sectionneur OT Plus tripolaire de 25A (châssis G1) pour rail DIN ou plaque : commande frontale, bornes à vis et poignée à bouton verrouillable. Idéal pour le sectionnement et la sécurité dans les tableaux électriques.
-
Sectionneur 3 pôles (3P) 25A : isolation sûre des lignes et charges
-
Série ABB OT Plus avec commande frontale pour commande directe dans le tableau
-
Montage sur rail DIN ou plaque de fond (installation flexible)
-
Bornes à vis intégrées : câblage robuste et fiable
-
Poignée à bouton verrouillable (poignée externe et arbre non inclus)
-
Extensible avec contacts auxiliaires : jusqu'à 4 NO + 4 NC
22,89 €
Articles disponibles: 8
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Sectionneur ABB OT25G1-3BS : commande et sécurité pour tableaux industriels et tertiaires
Le sectionneur ABB OT25G1-3BS est conçu pour la coupure manuelle et la sécurisation des circuits électriques dans les tableaux de distribution et d'automatisation. En pratique, il permet d'isoler de manière visible et fiable une ligne, une charge ou une branche d'installation, rendant plus sûres les opérations de maintenance et les interventions techniques. C'est une solution typique dans les tableaux de service, les petits tableaux de machines, les lignes auxiliaires et les sections d'installation qui doivent pouvoir être mises hors tension rapidement.
La famille OT Plus est appréciée pour sa robustesse de construction et sa modularité, idéale lorsque l'on souhaite maintenir le tableau ordonné et facilement extensible.
3 pôles et 25A : parfait pour lignes triphasées et charges dédiées
Avec une configuration 3P et un courant thermique conventionnel de 25A, l'OT25G1-3BS est adapté à la commande et à la coupure de lignes triphasées et de charges typiques dans le domaine tertiaire et industriel léger. C'est un choix équilibré lorsqu'un sectionneur compact mais fiable est nécessaire, capable de gérer des courants nominaux courants dans les tableaux secondaires et sous-distributions.
Montage sur rail DIN ou plaque : installation polyvalente
Le sectionneur peut être installé sur une plaque de fond ou sur un rail DIN, facilitant l'intégration aussi bien dans les nouveaux tableaux que dans les rénovations. Cela simplifie également la standardisation en stock : le même dispositif peut être utilisé dans différents agencements, s'adaptant aux besoins du tableau et aux espaces disponibles.
Commande frontale et poignée verrouillable : contrôle immédiat et sécurité
La commande frontale permet une manœuvre immédiate depuis l'avant du tableau, utile dans les environnements où une commande rapide et claire est nécessaire. La poignée à bouton est verrouillable, un élément important pour les procédures de sécurité (lockout/tagout) et pour empêcher les réactivations non autorisées lors des interventions de maintenance. Note pratique : la poignée externe et l'arbre de commande ne sont pas inclus, ils doivent donc être prévus si la commande externe est utilisée.
Données pour utilisation en tableau : mode opératoire et connexions
Le sectionneur fonctionne avec un mode opératoire frontal et prévoit des bornes lignes avec une disposition permettant un câblage de haut en bas (ou inversement, selon l'agencement), facilitant l'ordre des conducteurs dans la goulotte. Le degré de pollution 3 le situe dans des contextes industriels/tertiaires typiques où des poussières ou des conditions environnementales plus exigeantes que dans le résidentiel peuvent être présentes.
| DONNÉES ÉLECTRIQUES | |
|---|---|
| Courant thermique conventionnel (Ith / Ithe) | 25 A |
| Nombre de pôles | 3P |
| Tension nominale d'isolement (Ui) | 800 V (IEC 60947-1) |
| Tension de tenue aux impulsions (Uimp) | 8 kV |
| Tension nominale de fonctionnement | 800 V |
| Courant nominal AC-21A | 25 A (415 V / 690 V) |
| Courant nominal AC-22A | 25 A (415 V / 690 V) |
| Courant nominal AC-23A | 25 A (415 V / 690 V) |
| Puissance nominale AC-23A | 11 kW (415 V) · 22 kW (690 V) |
| Capacité de fermeture sur court-circuit (Icm) | 1,76 kA (690 V) |
| Courant de courte durée (Icw) | 0,8 kA (1 s) · 1,25 kA (0,2 s) |
| CONNEXIONS | |
| Section câbles cuivre flexibles | 0,75…16 mm² |
| Section câbles cuivre rigides | 0,75…6 mm² |
| Type de bornes | À vis |
| Longueur de dénudage | 9–10 mm |
| Couple de serrage | 1 N·m (IEC 60947-1) / 1 lbf·in (UL) |
| Tournevis recommandé | Pozidriv 2 |
| CARACTÉRISTIQUES MÉCANIQUES | |
| Type de montage | Base / rail DIN |
| Mode opératoire | Frontal |
| Type de commande | Mécanisme sur la partie supérieure |
| Type de poignée | Pomello (noir) – longueur 28,5 mm |
| Type de verrouillage | Cadenas |
| Contacts auxiliaires max | 4 NO + 4 NC |
| Durée mécanique | 100.000 opérations |
| Degré de protection frontal | IP20 |
| Degré de pollution | 3 |
| Perte de puissance par pôle | 0,4 W |
| DONNÉES UL / CSA | |
| Tension max UL/CSA | 600 V |
| Courant UL/CSA | 30 A |
| Puissance moteur monophasé | 1,5 HP (110–120 V) · 3 HP (240 V) · 7,5 HP (440–480 V) · 10 HP (550–600 V) |
| Puissance moteur triphasé | 7,5 HP (240 V) · 15 HP (440–480 V) · 20 HP (550–600 V) |
| Section câbles UL | 1× 18–6 AWG · 2× 16–10 AWG |
| DIMENSIONS ET POIDS | |
| Largeur | 35 mm |
| Hauteur | 68 mm |
| Profondeur | 62 mm |
| Poids net | 0,116 kg |
