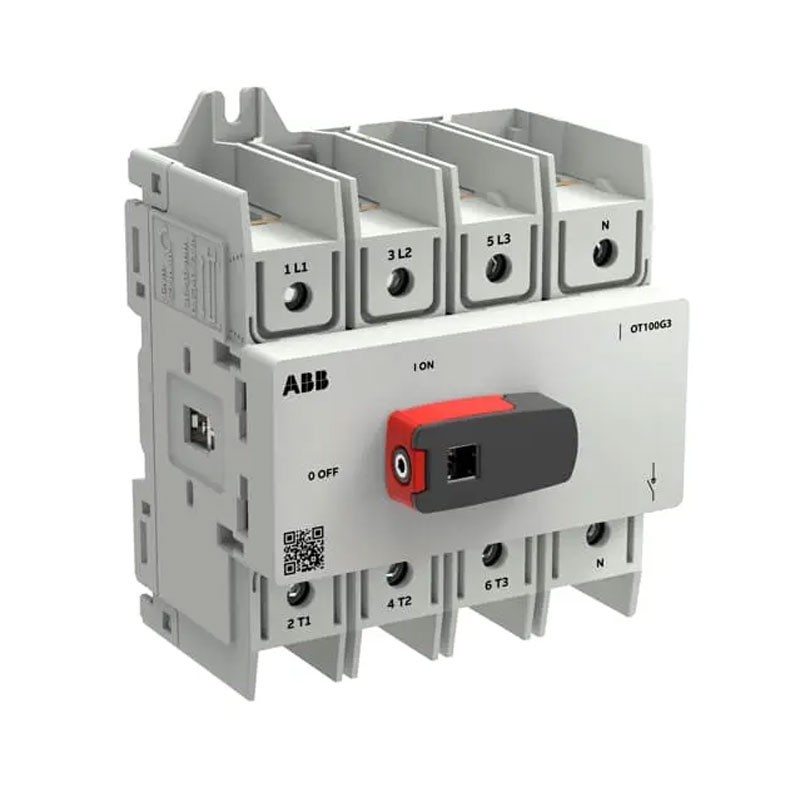

| DIMENSIONS ET POIDS |
|---|
| Largeur produit |
95,5 mm |
| Hauteur produit |
123 mm |
| Profondeur produit |
74,6 mm |
| Poids net produit |
0,521 kg |
| CONNEXIONS ET SECTIONS DE CÂBLES |
|---|
| Sections de câbles – circuit principal |
Flexible avec embout 1/2x Cu 2,5…4 mm²
Solide 1/2x Cu 2,5…6 mm²
Flexible 1x Cu 2,5…70 mm²
Flexible 2x Cu 2,5…25 mm²
Torons 2x Cu 2,5…25 mm² |
| CARACTÉRISTIQUES ÉLECTRIQUES |
|---|
| Courant thermique conventionnel en air libre (Ith) |
100 A |
| Courant thermique conventionnel (Ithe) |
100 A |
| Tension nominale d'isolement (Ui) |
800 V (IEC 60947-1) |
| Tension de tenue aux impulsions (Uimp) |
8 kV |
| Tension nominale de fonctionnement |
Circuit principal 800 V |
| Perte de puissance |
3,7 W par pôle (conditions nominales) |
| COURANTS NOMINAUX DE FONCTIONNEMENT |
|---|
| AC-21A (Ie) |
100 A (415 V)
100 A (690 V)
80 A (800 V AC) |
| AC-22A (Ie) |
100 A (415 V)
100 A (690 V)
45 A (800 V) |
| AC-23A (Ie) |
100 A (415 V)
63 A (690 V) |
| Puissance nominale AC-23A (Pe) |
55 kW (415 V)
55 kW (690 V) |
| COURT-CIRCUIT |
|---|
| Courant de court-circuit conditionnel (Inc) |
50 kA (fusible 125 A, 415 V)
50 kA (fusible 80 A, 690 V) |
| Pouvoir de fermeture sur court-circuit (Icm) |
4,8 kA (690 V) |
| Courant admissible de courte durée (Icw) |
2,5 kA pour 1 s
3,3 kA pour 0,2 s |
| CARACTÉRISTIQUES CONSTRUCTIVES |
|---|
| Nombre de pôles |
4P |
| Quatrième pôle |
Commuté – ouverture tardive / fermeture anticipée |
| Position quatrième pôle |
Côté droit |
| Mode opératoire |
Frontal |
| Type de montage |
Base / rail DIN |
| Position des bornes de ligne |
Par le haut ou par le bas |
| Type de borne |
Bornes à vis |
| POIGNÉE ET COMMANDE |
|---|
| Type de poignée |
Poignée à bouton |
| Couleur de la poignée |
Noir |
| Longueur de la poignée |
37 mm |
| Poignée externe et arbre |
Non inclus |
| Commande |
Mécanisme sur la partie supérieure |
| PROTECTION ET FIABILITÉ |
|---|
| Degré de protection |
IP20 (frontal) |
| Degré de pollution |
3 |
| Durée mécanique |
100 000 opérations |
| Contacts auxiliaires max |
4 NO + 4 NC |
| INSTALLATION |
|---|
| Tournevis recommandé |
Hexagon 4 |
| Couple de serrage |
6 N·m (IEC 60947-1) |
| Couple de serrage UL/CSA |
53 lbf·in |
| Longueur de dénudage du câble |
16–18 mm / 0.63–0.71 in |
| CERTIFICATIONS ET NORMES |
|---|
| Normes de référence |
IEC 60947-3
UL 98
CSA C22.2 n.4 |
| CLASSIFICATION UL / CSA |
|---|
| Tension maximale UL/CSA |
600 V |
| Intensité UL/CSA |
100 A |
| Puissance des moteurs UL/CSA |
5 Hp (110–120 V AC, 1~)
15 Hp (240 V AC, 1~)
25 Hp (440–480 V AC, 1~)
30 Hp (550–600 V AC, 1~)
10 Hp (110–120 V AC, 3~)
30 Hp (240 V AC, 3~)
50 Hp (440–480 V AC, 3~)
60 Hp (550–600 V AC, 3~) |
