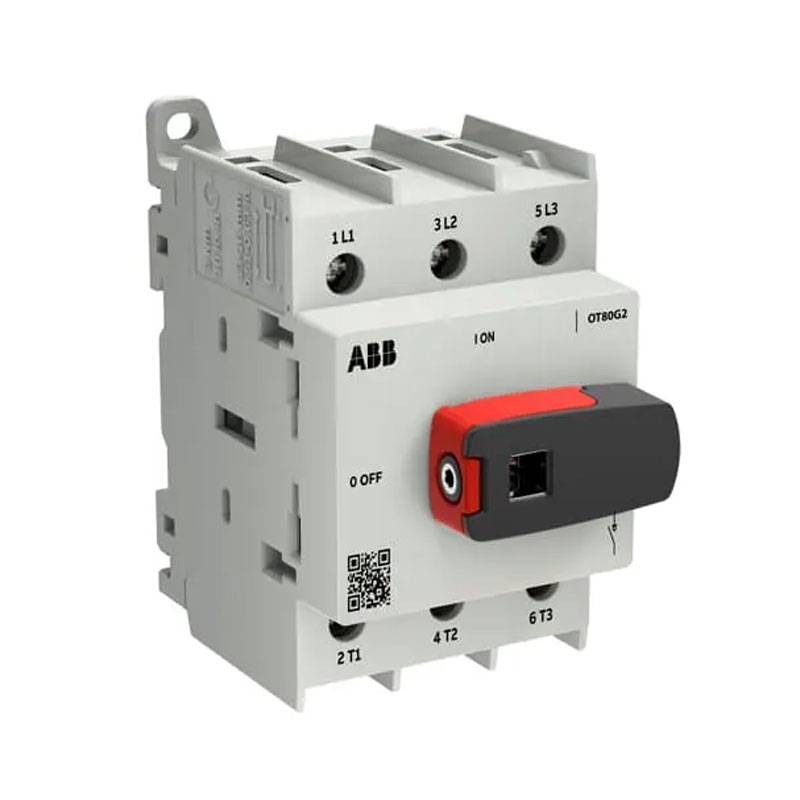

Sectionneur Abb OT80G2-3BS 80A 3 pôles OT80G2-3BS
ABB OT80G2-3BS
6417019925844
Le sectionneur ABB OT80G2-3BS 80A 3 pôles (OT Plus, cadre G2) est idéal pour les tableaux BT : commande frontale, montage sur socle ou rail DIN et poignée à bouton verrouillable pour un sectionnement sûr et pratique.
-
3 pôles 80A (Cadre G2) pour un sectionnement fiable en distribution BT
-
Montage sur plaque de fond / rail DIN, adapté aux tableaux avec trou DIN 45 mm
-
Commande frontale avec poignée à bouton verrouillable (noire)
-
Bornes à vis intégrées, câblage jusqu'à 35 mm² (1x Cu)
-
Performances élevées : Ui 800 V, Uimp 8 kV, Inc 50 kA (avec fusible 80A, 690 V)
-
Durée mécanique jusqu'à 100 000 opérations.
29,72 €
Articles disponibles: 8
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Sectionneur ABB OT80G2-3BS : isolation sécurisée pour tableaux et lignes triphasées
L'ABB OT80G2-3BS est un interrupteur-sectionneur tripolaire de la série OT Plus, conçu pour offrir une manœuvre simple et un sectionnement sécurisé sur lignes triphasées. C'est la solution idéale lorsque vous devez garantir l'isolation électrique d'un circuit pendant des maintenances, interventions sur machines ou procédures de sécurité dans un tableau. L'actionnement frontal rend la manœuvre immédiate et bien visible, tandis que la protection frontale IP20 contribue à une gestion plus sûre dans le compartiment du tableau.
Grâce à la taille 80 A, il est parfait pour les lignes de distribution, sous-tableaux, sectionnement d'utilisations et alimentations machines où un commande robuste et fiable est nécessaire.
Installation rapide : rail DIN ou plaque de fond et trou DIN 45 mm
Ce modèle est pensé pour la construction de tableaux : vous pouvez l'installer sur une plaque de fond ou directement sur un rail DIN, en maintenant un agencement ordonné et compact. Il convient aux tableaux avec trou DIN de 45 mm, utile pour des configurations avec commande sur porte ou passages dédiés. Les bornes à vis intégrées accélèrent le raccordement et rendent la pose plus stable dans le temps, réduisant les desserrages dus aux vibrations ou cycles thermiques.
Note pratique : poignée externe et arbre non inclus ; disponibles en tant qu'accessoires si une commande externe ou sur porte de tableau est nécessaire.
Câblage flexible : large compatibilité avec sections de câble
Le sectionneur supporte différents types de conducteurs et sections, le rendant polyvalent en rétrofit et nouvelles installations. Pour le circuit principal, sont admis, par exemple :
-
1× Cu flexible ou toronné 1,535 mm²
-
2× Cu flexible ou toronnés 1,516 mm²
-
Conducteurs solides et flexibles avec embout dans les sections indiquées (jusqu'à 6 mm² pour solides 1/2x)
Cette flexibilité facilite l'intégration tant dans les tableaux compacts que dans les tableaux de distribution avec câbles de section plus importante.
Performances électriques : jusqu'à 800 V et haute tenue au court-circuit
Avec Ui 800 V et Uimp 8 kV, l'OT80G2-3BS est adapté aux installations en basse tension avec de bonnes marges d'isolation. Le courant de court-circuit conditionnel Inc 50 kA (avec fusible de 80 A, 690 V) le rend approprié pour des installations où la perspective de défaillance peut être élevée. En catégorie d'emploi AC-23A, il gère jusqu'à 80 A à 415 V et 40 A à 690 V, avec des puissances jusqu'à 45 kW (415 V) et 37 kW (690 V), idéal également pour le sectionnement en manœuvre de charges plus exigeantes.
| DONNÉES TECHNIQUES GÉNÉRALES | |
|---|---|
| Nombre de pôles | 3P |
| Type de montage | Montage sur base / rail DIN |
| Mode opératoire | Frontal |
| Degré de protection (frontal) | IP20 |
| Degré de pollution | 3 |
| SECTIONS DES CÂBLES – CIRCUIT PRINCIPAL | |
| Conducteurs flexibles avec embout | 1/2x Cu 1,5…4 mm² |
| Conducteurs solides | 1/2x Cu 1,5…6 mm² |
| Conducteurs flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conducteurs toronnés | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courant thermique conventionnel en air libre (Ith) | 80 A |
| Courant thermique conventionnel (Ithe) | 80 A |
| Tension nominale d'isolation (Ui) | 800 V (IEC 60947-1) |
| Tension nominale de fonctionnement | Circuit principal : 800 V |
| Tension de tenue aux impulsions (Uimp) | 8 kV |
| COURANTS NOMINAUX DE FONCTIONNEMENT | |
| AC-21A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-22A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-23A (Ie) | 80 A @ 415 V 40 A @ 690 V |
| Puissance nominale AC-23A (Pe) | 45 kW @ 415 V 37 kW @ 690 V |
| COURT-CIRCUIT ET TENUE | |
| Courant de court-circuit conditionnel (Inc) | 50 kA (fusible 80 A, 690 V) |
| Puissance de fermeture sur court-circuit (Icm) | 3,5 kA @ 690 V |
| Courant de courte durée (Icw) | 1,5 kA pour 1 s 2,5 kA pour 0,2 s |
| PERTES ET DISSIPATION | |
| Perte de puissance par pôle | 3,4 W (conditions de fonctionnement nominales) |
| COMMANDE ET POIGNÉE | |
| Type de poignée | Poignée à bouton |
| Couleur de la poignée | Noir |
| Longueur de la poignée | 37 mm |
| Type de verrouillage | Cadenas |
| Poignée externe et arbre | Non inclus |
| CONTACTS AUXILIAIRES | |
| Nombre maximum de contacts montables | 4 NO + 4 NC |
| DURÉE ET FIABILITÉ | |
| Durée mécanique | 100 000 opérations |
| CONNEXIONS | |
| Type de borne | Bornes à vis |
| Tournevis recommandé | Pozidriv 2 |
| Couple de serrage | 2 N·m (IEC 60947-1) |
| Longueur de dénudage du câble | 13–16 mm (0,51–0,63 in) |
| DONNÉES UL / CSA | |
| Tension maximale de fonctionnement | 600 V |
| Intensité UL / CSA | 80 A |
| Classification UL / CSA | Monophasé: • 110–120 V: 2 Hp • 240 V: 10 Hp • 440–480 V: 20 Hp • 550–600 V: 20 Hp Triphasé: • 110–120 V: 5 Hp • 240 V: 20 Hp • 440–480 V: 40 Hp • 550–600 V: 40 Hp |
| Dimensions du fil UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Couple de serrage UL / CSA | 18 lbf·in |
| NORMES DE RÉFÉRENCE | |
| Normatives | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONS ET POIDS | |
| Largeur | 52,5 mm |
| Hauteur | 91,5 mm |
| Profondeur | 73 mm |
| Poids net | 0,251 kg |
Il n y ' a pas des avis
Fiche technique
- Tension: 800VAC
- Pôles: 3P
- Degré de protection: IP20
- Ampère: 80A
- Protections du circuit: Sectionneurs
