Sectionneur Abb OT63G2-3BS 63A 3 pôles OT63G2-3BS
ABB OT63G2-3BS
6417019925837

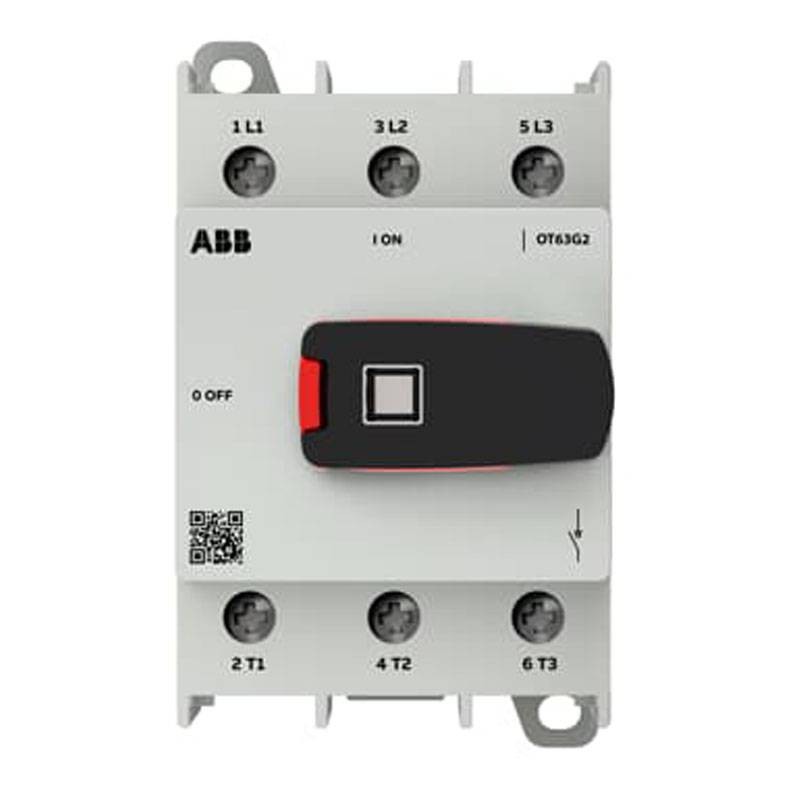

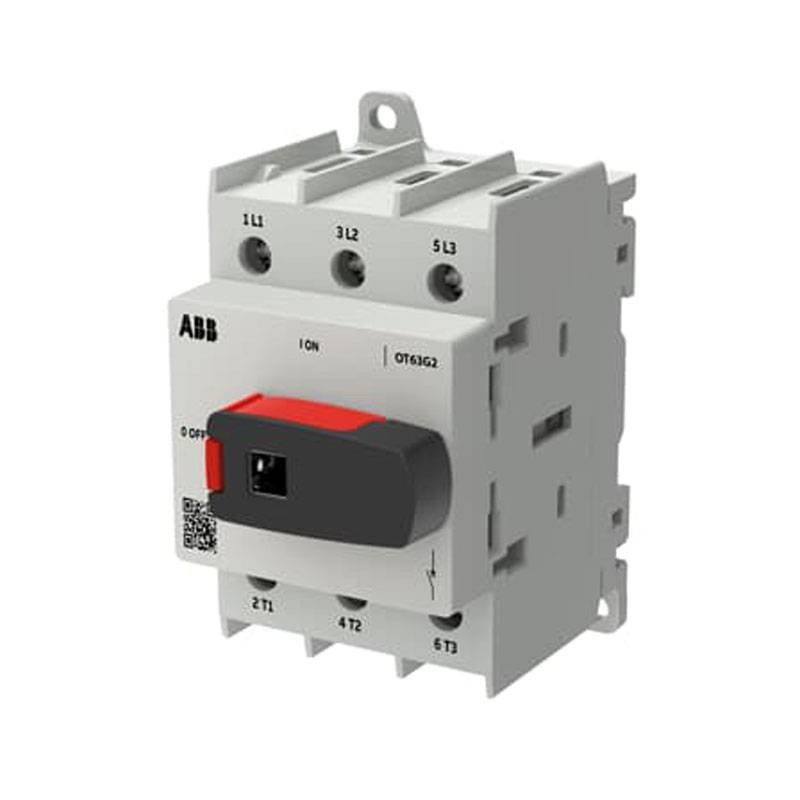

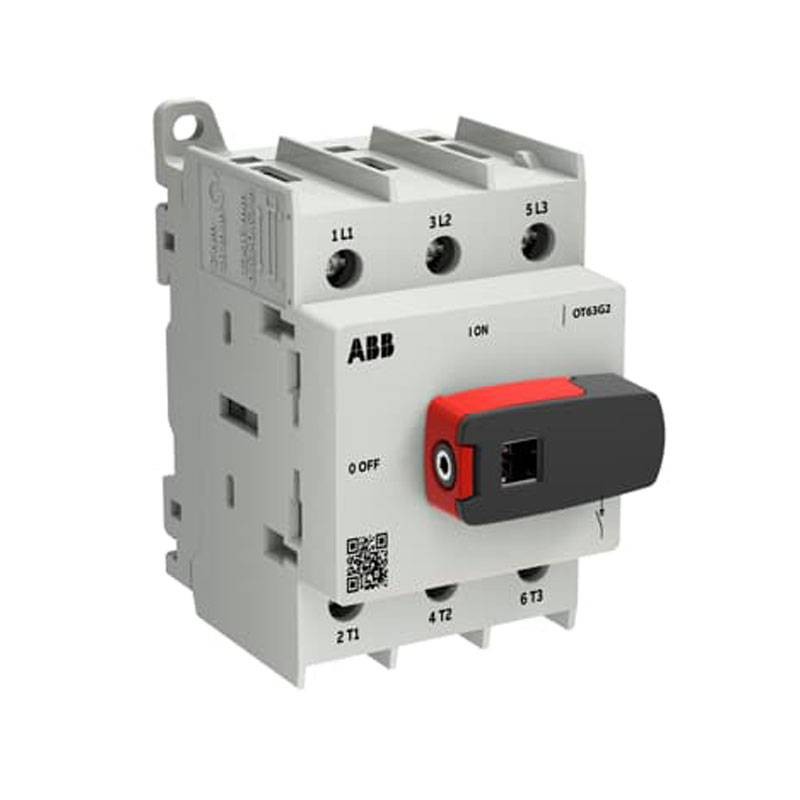

Le sectionneur ABB OT63G2-3BS 63A 3 pôles (série OT Plus) offre un sectionnement sécurisé et une manœuvre frontale dans les tableaux BT : montage DIN/socle, bornes à vis et poignée à bouton verrouillable pour des maintenances rapides et protégées.
-
3 pôles 63A pour lignes triphasées en basse tension
-
Montage sur socle / rail DIN avec commande frontale
-
Poignée à bouton noire verrouillable (poignée extérieure et arbre non inclus)
-
Terminaux à vis avec grande capacité de câblage jusqu'à 35 mm² (1x Cu)
-
Performances : Ui 800 V, Uimp 8 kV, Inc 50 kA (avec fusible 80A, 690 V)
-
Durée mécanique jusqu'à 100 000 opérations et IP20 frontal.
19,62 €
Articles disponibles: 8
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Sectionneur ABB OT63G2-3BS : isolation fiable pour tableaux et distribution
L'ABB OT63G2-3BS est un interrupteur-sectionneur tripolaire conçu pour garantir une coupure claire et sécurisée dans les tableaux électriques basse tension. C'est le choix idéal lorsqu'il est nécessaire d'isoler un circuit triphasé pour maintenance, interventions sur machines ou sécurisation d'une ligne. Appartenant à la série OT Plus, il combine robustesse et facilité d'installation, avec une commande frontale immédiate et une construction pensée pour la distribution professionnelle.
La protection IP20 à l'avant aide à réduire le risque de contacts accidentels lors des opérations dans le tableau, tandis que la manœuvre à bouton rend l'ouverture/fermeture rapide et intuitive.
Montage DIN ou sur base : flexibilité pour la distribution
Ce modèle supporte le montage sur base ou sur rail DIN, facilitant aussi bien les nouvelles réalisations que les rénovations. Les bornes à vis intégrées assurent un serrage stable et une connexion fiable dans le temps, réduisant le risque de desserrages dus aux vibrations et cycles thermiques. La poignée à bouton est verrouillable, caractéristique fondamentale pour les procédures de consignation et pour prévenir les réactivations involontaires pendant les travaux en cours.
Note : pour commande sur porte ou besoins d'actionnement externe, une poignée externe et un arbre sont disponibles en tant qu'accessoires mais non inclus.
Câblage simple : large compatibilité avec sections et types de conducteurs
L'OT63G2-3BS est adapté à différentes configurations de câblage du circuit principal, utile lorsqu'on travaille sur des tableaux avec des câbles de sections différentes :
-
1× Cu flexible/toron 1,535 mm²
-
2× Cu flexible/torons 1,516 mm²
-
Conducteurs solides et flexibles avec embout dans les gammes indiquées (jusqu'à 6 mm² pour solides 1/2x)
La longueur de dénudage recommandée est de 1316 mm et le serrage s'effectue avec un couple de 2 N·m (Pozidriv 2), pour une installation ordonnée et répétable.
Performances électriques : Ui 800 V et haute tenue au court-circuit
Avec Ith/Ithe 63 A, Ui 800 V et Uimp 8 kV, le sectionneur est adapté aux tableaux BT avec de bonnes marges d'isolation. Le courant de court-circuit conditionnel Inc 50 kA (avec fusible 80 A, 690 V) le rend également approprié là où la perspective de défaut est élevée. En catégorie AC-23A, il gère 63 A à 415 V et 32 A à 690 V, avec une puissance opérationnelle jusqu'à 30 kW à 415/690 V, couvrant de nombreuses applications de manœuvre de charges dans le domaine industriel.
| DONNÉES TECHNIQUES GÉNÉRALES | |
|---|---|
| Nombre de pôles | 3P |
| Type de montage | Montage sur base / rail DIN |
| Mode opératoire | Front |
| Degré de protection (frontal) | IP20 |
| Degré de pollution | 3 |
| CAPACITÉ DE CONNEXION – CIRCUIT PRINCIPAL | |
| Conducteurs flexibles avec embout | 1/2x Cu 1,5…4 mm² |
| Conducteurs solides | 1/2x Cu 1,5…6 mm² |
| Conducteurs flexibles | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conducteurs à toron | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courant thermique conventionnel en air libre (Ith) | 63 A |
| Courant thermique conventionnel (Ithe) | 63 A |
| Tension nominale d'isolation (Ui) | 800 V (IEC 60947-1) |
| Tension nominale de fonctionnement | Circuit principal : 800 V |
| Tension de tenue à l'impulsion (Uimp) | 8 kV |
| COURANTS NOMINAUX DE FONCTIONNEMENT | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Puissance opérationnelle nominale AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| COURT-CIRCUIT ET TENUE | |
| Courant de court-circuit conditionnel (Inc) | 50 kA (fusible 80 A, 690 V) |
| Capacité de fermeture sur court-circuit (Icm) | 3,5 kA @ 690 V |
| Courant de courte durée (Icw) | 1,5 kA pour 1 s 2,5 kA pour 0,2 s |
| PERTES ET DISSIPATION | |
| Perte de puissance par pôle | 2,2 W (conditions opérationnelles nominales) |
| COMMANDE ET VERROUILLAGE | |
| Type de poignée | Poignée à bouton |
| Couleur de la poignée | Noir |
| Longueur de la poignée | 37 mm |
| Type de verrouillage | Cadenas |
| Poignée extérieure et arbre | Non inclus |
| CONTACTS AUXILIAIRES | |
| Nombre maximum de contacts montables | 4 NO + 4 NC |
| DURÉE MÉCANIQUE | |
| Durée | 100 000 opérations |
| CONNEXIONS | |
| Type de terminal | Terminaux à vis |
| Tournevis recommandé | Pozidriv 2 |
| Couple de serrage | 2 N·m (IEC 60947-1) |
| Longueur de dénudage | 13–16 mm (0,51–0,63 in) |
| DONNÉES UL / CSA | |
| Tension maximale de fonctionnement | 600 V |
| Courant nominal UL / CSA | 63 A |
| Puissance nominale UL / CSA | Monophasé: • 110–120 V: 2 Hp • 240 V: 7,5 Hp • 440–480 V: 15 Hp • 550–600 V: 15 Hp Triphasé: • 110–120 V: 5 Hp • 240 V: 15 Hp • 440–480 V: 30 Hp • 550–600 V: 30 Hp |
| Dimensions du fil UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Couple de serrage UL / CSA | 18 lbf·in |
| NORMES DE RÉFÉRENCE | |
| Normatives | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONS ET POIDS | |
| Largeur | 52,5 mm |
| Hauteur | 91,5 mm |
| Profondeur | 73 mm |
| Poids net | 0,251 kg |
Il n y ' a pas des avis
Fiche technique
- Tension: 800VAC
- Pôles: 3P
- Degré de protection: IP20
- Ampère: 63A
- Protections du circuit: Sectionneurs
