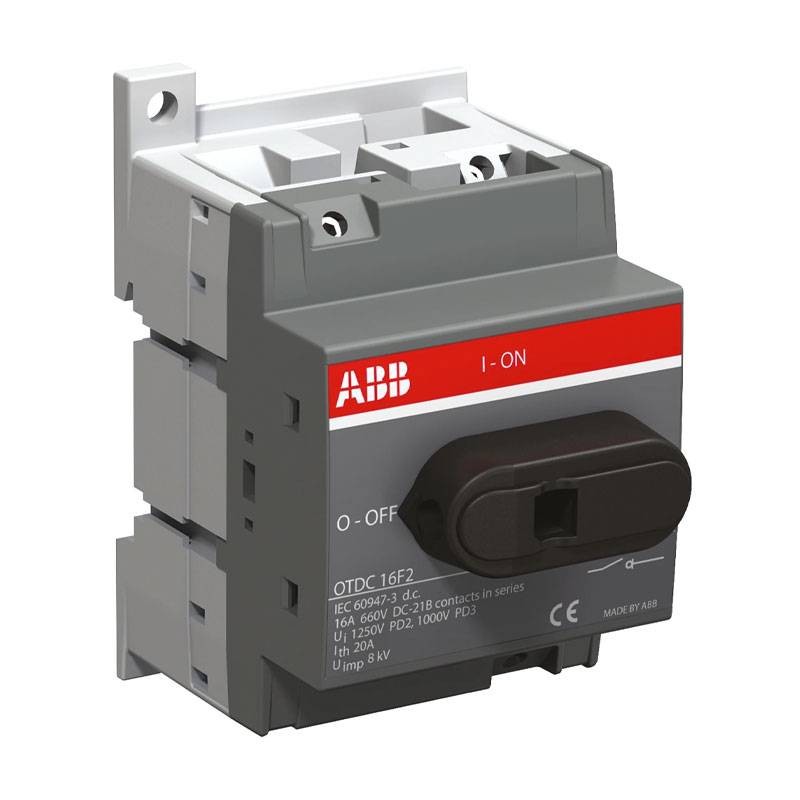

La gamme d'interrupteurs-sectionneurs OTDC a été spécialement conçue pour les applications à courant continu. Grâce à la conception compacte, à l'efficacité et à la fiabilité de la gamme OTDC, les systèmes photovoltaïques atteignent un nouveau niveau de développement. La gamme polyvalente OTDC comprend des solutions pour les systèmes répondant aux exigences les plus strictes : classe de tension de 1500 V DC, déconnexion multi-circuits et sorties de charge combinée jusqu'à 1500 A.



Caractéristiques :

• Courant thermique conventionnel à l'air libre (Ith):q = 40 °C 25 A
• Courant thermique conventionnel (Ithe) : entièrement fermé 25 A
• Tension de tenue aux chocs (Uimp) : 8 kV
• Tension nominale d'isolation (Ui):1000 V
• Tension nominale de fonctionnement : 1000 V
• Capacité nominale de fermeture en cas de court-circuit (Icm) :(1000 V DC) 0,8 kA
• Courant assigné de courte durée (Icw) : 1000 V DC 0,8 kA pendant 1 s
• Perte de puissance : Conditions nominales de fonctionnement par pôle 0,15 W
• Degré de pollution:3
• Couple d'ouverture positive (opération d'ouverture directe):0,4 0,8 N-m
• Diamètre de l'arbre : 6 mm
• Fonctionnement : Mécanisme sur le dessus de l'interrupteur
• Mode de fonctionnement : opération frontale
• Section du câble : 2,5...16 mm².
• Type de borne : Bornes à vis
• Largeur : 52,5 mm
• Hauteur : 89 mm
• Profondeur : 66,2 mm
