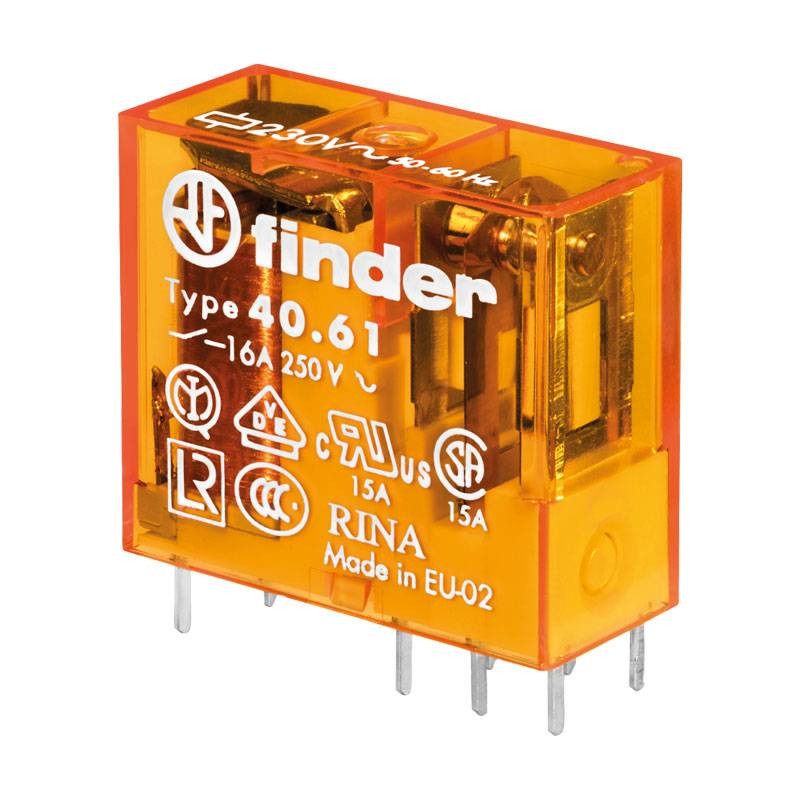

Mini relais Finder 1 inverseur 16A 220VAC 406182304000
FIN 406182304000
8012823137926
Le mini relais Finder 406182304000 est un relais de circuit imprimé avec 1 contact inverseur 16A et bobine AC 230V : fiable, compact (pas 5 mm) et adapté à des utilisations industrielles grâce à la plage -40+85°C et aux contacts AgSnO.
-
1 inverseur (SPDT) avec capacité jusqu'à 16 A
-
Bobine AC 230 V (fonctionnement 184/253 V) pour installations standard
-
Contacts en AgSnO : robustes sur charges lourdes et courants d'appel
-
Montage PCB avec pas 5 mm et broches 5,2 mm (insertion sur socle)
-
Faible consommation : 1,2 VA / 5 mA
-
Large température ambiante : -40+85 °C (version à l'épreuve du bourdonnement).
10,16 €
Articles disponibles: 70
: 63
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Mini relais Finder 406182304000 : commande fiable sur PCB pour automatisation et tableaux
Le Finder 406182304000 est un mini relais conçu pour une intégration directe sur circuit imprimé, idéal pour les cartes de commande, les tableaux compacts et les dispositifs où l'espace est limité mais où une commutation électrique robuste est nécessaire. Le contact 1 inverseur permet de gérer des logiques de commutation flexibles (NO/NC) avec un seul composant, simplifiant la conception et le câblage.
Grâce à sa capacité de 16 A, il est indiqué pour piloter des charges résistives et de nombreuses applications dans le domaine civil/industriel : électrovannes, petits moteurs, résistances, lampes et alimentations auxiliaires, toujours dans le respect de la conception correcte du circuit et des protections en amont.
Bobine AC 230V : compatibilité immédiate avec réseaux 220/230Vac
La bobine est en AC 230V, avec un fonctionnement garanti dans la plage 184/253 V, utile dans les installations réelles où la tension peut fluctuer. Les valeurs caractéristiques de contrôle sont également indiquées :
-
Tension de maintien : 184V
-
Tension de relâchement : 4V
Ces paramètres aident à dimensionner correctement les commandes et les conditions d'alimentation, améliorant la stabilité de la commutation en présence de baisses de réseau ou de perturbations.
Contacts AgSnO et version anti-bourdonnement : stabilité dans le temps
Les contacts en AgSnO sont appréciés pour leur résistance et leur fiabilité, surtout avec des charges pouvant générer des arcs ou des courants d'appel. La spécification à l'épreuve du bourdonnement (TI++) indique un fonctionnement plus stable de la bobine en AC, utile pour réduire les vibrations et le bruit perçu dans les applications où le relais fonctionne longtemps en excitation.
Installation sur PCB : pas 5 mm et broches 5,2 mm pour insertion sur socle
Le relais est conçu pour circuit imprimé, avec un pas de 5 mm et une variante avec longueur de broches de 5,2 mm, utile pour l'insertion sur socle ou pour garantir une fixation plus sûre sur des cartes avec des épaisseurs spécifiques. Ce détail simplifie la production en série et la maintenance, surtout lorsqu'on utilise des socles ou des solutions modulaires.
Large plage de température : adapté aussi à des environnements difficiles
La plage -40+85 °C le rend adapté à des utilisations dans des environnements industriels, des tableaux extérieurs protégés, des installations techniques et des applications où les températures et les conditions ne sont pas de laboratoire. C'est un atout important pour augmenter la fiabilité et la continuité de service.
| INFORMATIONS DE BASE | |
|---|---|
| Type d'alimentation | Bobine AC |
| ALIMENTATION | |
| Plage de fonctionnement AC | 184…253 V |
| Tension d'alimentation AC | 230 V |
| Puissance nominale AC | 1,2 VA |
| CONTACTS | |
| Configuration des contacts | 1 contact, inverseur |
| Courant nominal des contacts | 16 A |
| Tension nominale des contacts | 250 V AC |
| Durée électrique | 100.000 cycles |
| Isolation bobine / contacts | 6 kV |
| CARACTÉRISTIQUES MÉCANIQUES | |
| Dimensions (L x H x P) | 12,4 x 25 x 29 mm |
| CONDITIONS ENVIRONNEMENTALES | |
| Température ambiante | -40 … +85 °C |
Il n y ' a pas des avis
Fiche technique
- Typologie : Relais pour circuits imprimés
- Installation: Greffe
Sur socles
