Entrées numériques :

• Numéro : 4
• Type : PNP
• Seuil d'arrêt : 0 - 2 V DC, I < 1 mA
• Seuil d'enclenchement : 12 - 24 V DC, I > 3 mA



Sorties numériques :

• Nombre : 2
• Type : relais 3 A max (sur commun) - 240 V SPST



Caractéristiques :

• Sortie tension +12 V - 50 mA (max)
• USB : 2.0 mini B, pour la configuration et la charge de la batterie
• Affichage LCD 128 x 32 points
• Zone visible 39 mm x 8,6 mm
• Micro SD : type push-push
• Pour la carte SD et la carte SD HC
• Mémoire de la carte SD : max 32 Gb
• SIM Type Push-push
• Caractéristiques GSM Quadri-bande (850 / 900 / 1800 / 1900 MHz)
• Tension : 5-15 V/500 mA
• Consommation électrique Max. 3,5 W
• Batterie interne : Lithium polymère 3,7 V - 1000 mAh, rechargeable
• Température -10 +55 °C
• Humidité 30 90% à 40 °C sans condensation
• Température de stockage -20 +85 °C
• Degré de protection IP20
• Connexions : bornes à ressort, pas de 3,5 mm, mini USB, SMA pour antenne GSM.
• Dimensions L : 80 mm ; H : 108 mm ; L : 32 mm
• Boîtier Polycarbonate/ABS



Normes d'installation : Le module est conçu pour être monté sur un rail oméga IEC EN 60715, soit verticalement, soit directement sur le mur. Pour un fonctionnement et une durabilité optimaux, assurez une ventilation adéquate. Évitez de monter le module au-dessus d'un équipement générant de la chaleur.



Installation sur rail oméga :

• Insérez les trois crochets de la fixation sur rail oméga dans les trois trous correspondants à l'arrière du boîtier.
• Maintenant, accrochez le support dans le rail en forme d'oméga pour fixer le module. En alternative, le support est pourvu de deux trous qui permettent de fixer le SD-GSM 0-16/A72 au mur à l'aide de deux vis.

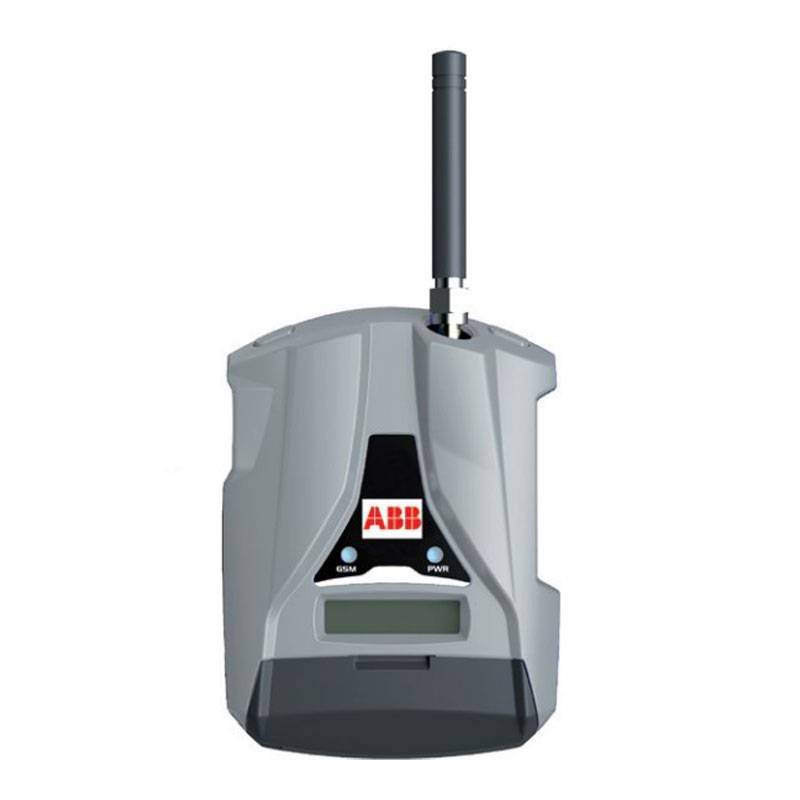

Insertion de l'antenne: Attention : avant de mettre le module sous tension, vissez l'antenne fournie dans la prise SMA située sur la face supérieure du module.



Bouton marche/arrêt et bouton de défilement de l'affichage : le SD-GSM 0-16/A72 est équipé du bouton PWR, situé en haut à gauche. L'appui sur ce bouton permet d'allumer et d'éteindre le module. Pour éteindre l'appareil, appuyez sur la touche PWR et maintenez-la enfoncée pendant quelques secondes. En outre, le SD-GSM 0-16/A72 est équipé du bouton SCR, situé en haut à droite. En appuyant sur ce bouton, on fait défiler les paramètres à l'écran.



Port USB et alimentation ANTENNE : Le SD-GSM 0-16/A72 dispose d'un connecteur mini-USB sur le côté gauche du boîtier, qui peut être utilisé pour configurer le SD-GSM 0-16/A72, pour effectuer des mises à jour du micrologiciel et pour recharger la batterie interne depuis un PC. Vous pouvez également recharger la batterie interne du SD-GSM 0-16/A72 à l'aide d'un bloc d'alimentation connecté à l'entrée USB ou avec le bloc d'alimentation fourni connecté aux bornes + et - (GND).



Remarques sur le fonctionnement du SD-GSM 0-16/A72 : Arrêt automatique. Si l'écran du SD-GSM 0-16/A72 indique "LOW BATT", la batterie interne est faible : 60 secondes après cette indication, le SD-GSM 0-16/A72 s'éteint automatiquement. Pour rétablir la charge de la batterie à une valeur adéquate, alimentez le SDGSM 0-16/A72 en utilisant l'un des câbles recommandés dans ce manuel.



Alimentation à l'aide d'un câble USB: l'alimentation du SD-GSM 0-16/A72 à l'aide du port USB ne convient pas aux installations fixes, ni aux installations utilisant des relais et/ou des entrées numériques. Dans ce cas, alimentez le SD-GSM 0-16/A72 avec l'alimentation 12 V DC (fournie).




Bornier: le SD-GSM 0-16/A72 est doté d'un bornier à l'intérieur du boîtier. Pour utiliser les bornes, soulevez et retirez le capuchon situé sur la face inférieure du SD-GSM 0-16/A72. Sur la figure ci-contre, le bouchon a été retiré.



IMPORTANT : Le câblage mobile des câbles dans et hors des bornes n'est pas autorisé. Afin de disposer les câbles sortant des bornes de manière ordonnée et sûre, utilisez les passages de dérivation situés à l'arrière du boîtier. Une fois le câblage terminé, replacez le couvercle du SD-GSM 0-16/A72 pour protéger les câbles de tout contact accidentel.



Le SD-GSM 0-16/A72 possède une entrée pour carte SIM située sur le côté droit du boîtier. Pour insérer la carte SIM dans le connecteur correspondant, assurez-vous qu'elle est orientée avec les contacts métalliques vers la gauche. Le SD-GSM 0-16/A72 possède une entrée pour carte SD qui peut être utilisée pour mettre à jour le micrologiciel du SD-GSM 0-16/A72. L'entrée pour la carte micro SD est située sur le côté droit du boîtier. Pour insérer la carte SD dans le connecteur correspondant, assurez-vous qu'elle est orientée avec les contacts métalliques vers la gauche.



Le SD-GSM 0-16/A72 dispose d'entrées numériques, de sorties relais numériques et d'une sortie +12 V disponible sur les bornes. Le bornier se trouve à l'intérieur du boîtier et peut être utilisé en soulevant le couvercle du bas. Pour connecter un câble dans une borne, insérez la partie dénudée du câble directement dans le trou, en exerçant une pression suffisante (puis en vous assurant qu'il est correctement fixé).



Pour les câbles fins, utilisez un tournevis avec une pointe fendue :

• insérer la pointe du tournevis dans la fente diagonale du bouton de la borne
• appuyez sur le tournevis
• tout en maintenant le bouton de serrage avec le tournevis, insérez le câble dans le trou
• libérer le tournevis
• Pour retirer un câble, appuyez sur le tournevis dans la fente diagonale tout en retirant le câble.
