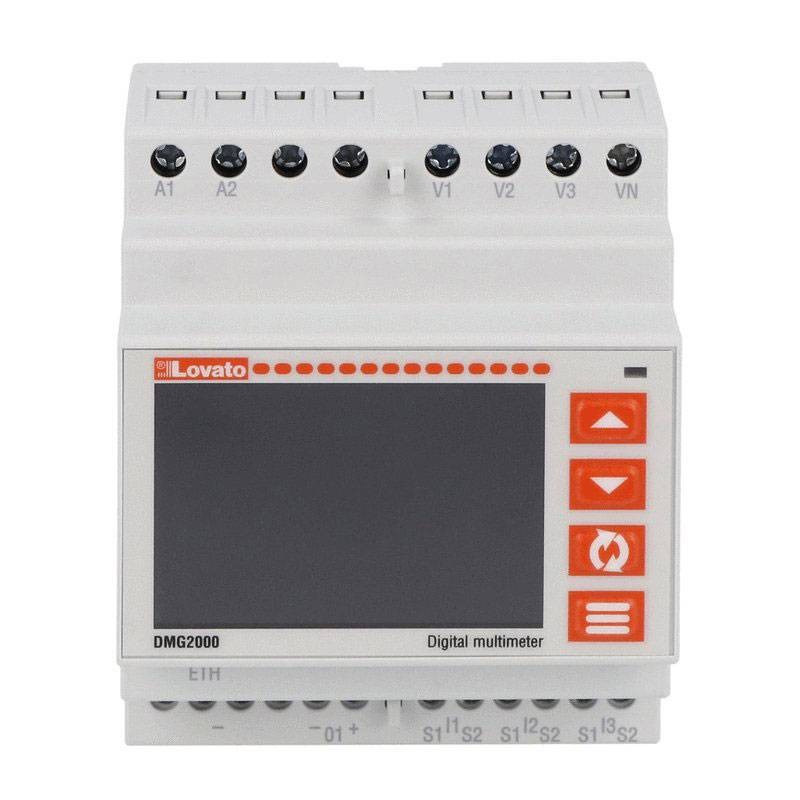

Lovato DMG2000 : analyseur de réseau modulaire pour tableaux électriques

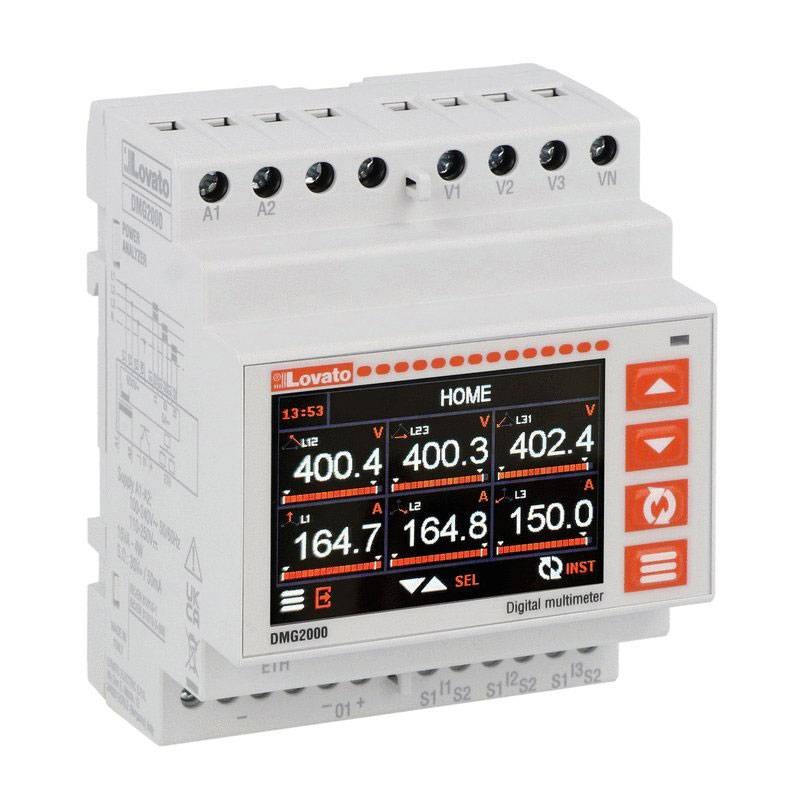

Le multimètre analyseur de réseau Lovato DMG2000 est un instrument numérique multifonction conçu pour la mesure et la supervision des principaux paramètres électriques dans les installations industrielles, tertiaires et d'automatisation des bâtiments. Grâce au format modulaire sur rail DIN 35 mm, il s'intègre facilement dans les tableaux électriques, simplifiant l'adoption d'un système de surveillance énergétique sans révolutionner le câblage existant. L'écran couleur améliore l'expérience utilisateur : il permet de visualiser clairement tensions, courants, puissances et énergies, facilitant des vérifications rapides lors des essais, maintenances et diagnostics.
Mesures énergétiques fiables : classe 0.5s pour énergie active
Lorsque l'objectif est de comptabiliser ou d'analyser les consommations, la précision compte. Le DMG2000 offre une précision de mesure de l'énergie active en Classe 0.5s selon IEC/EN 62053-22, une spécification adaptée à de nombreuses applications de surveillance et de répartition interne des consommations. Pour l'énergie réactive, la classification est Classe 2 selon IEC/EN 62053-23, utile pour évaluer le réajustement et les inefficacités liées aux charges inductives, optimisant les coûts et les performances de l'installation.
Analyse harmonique jusqu'au 63ème ordre : qualité de l'énergie sous contrôle
Avec l'augmentation des onduleurs, UPS, alimentations à découpage et éclairage LED, la présence d'harmoniques est de plus en plus courante. Le DMG2000 intègre une analyse harmonique jusqu'au 63ème ordre, un outil fondamental pour identifier les distorsions et les problèmes pouvant causer des surchauffes, des déclenchements intempestifs ou une réduction de la durée de vie des composants. Avoir ces données directement au tableau, avec une visualisation en couleur, aide à intervenir avec plus de précision sur les filtres, le réajustement et l'équilibrage des charges.
Ethernet intégré : prêt pour supervision et intégration
La présence du port Ethernet intégré rend le DMG2000 particulièrement pratique dans les contextes où la collecte de données centralisée est requise. En le connectant au réseau LAN, vous pouvez intégrer l'instrument dans des systèmes de supervision, de surveillance énergétique ou de maintenance prédictive, améliorant la visibilité sur les consommations et les paramètres électriques. N'étant pas extensible, le DMG2000 est une solution compacte et complète pensée pour ceux qui veulent un dispositif déjà prêt, sans modules additionnels.

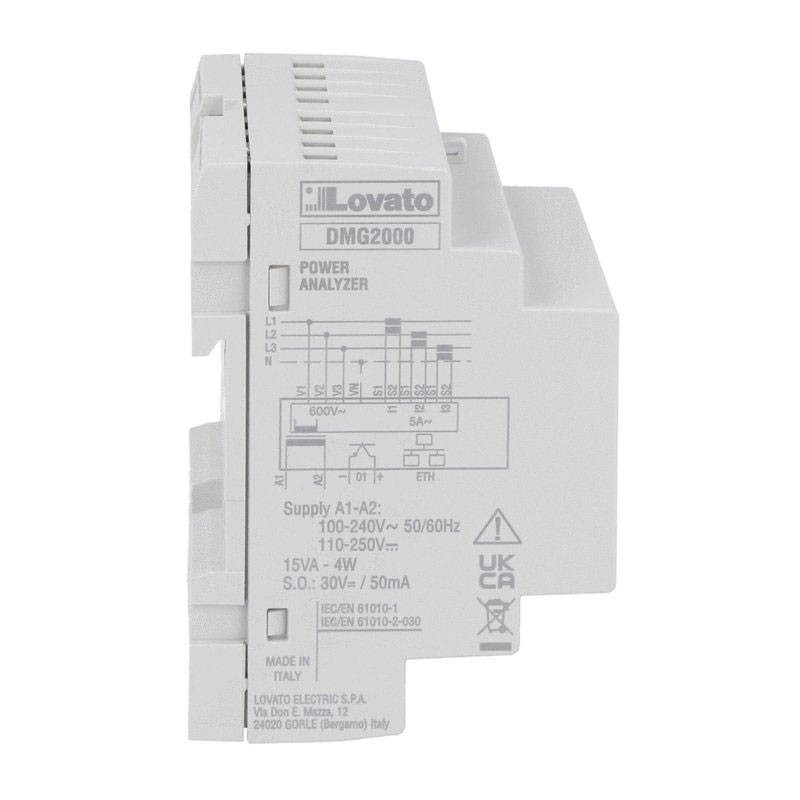

Installation et compatibilité avec TA : simple dans les nouvelles installations et en rénovation
Le DMG2000 mesure le courant via des transformateurs de courant (TA) avec secondaire /5A ou /1A, une compatibilité qui facilite l'installation dans les nouvelles installations et le remplacement/mise à niveau dans les tableaux existants. L'alimentation auxiliaire 100240 VAC simplifie encore l'intégration, s'adaptant aux principales alimentations de tableau.
| Alimentation auxiliaire (Us) |
|---|
| Tension nominale auxiliaire AC |
100…240 VAC |
| Tension nominale auxiliaire DC |
110…250 VDC |
| Limites de fonctionnement AC |
85…264 VAC |
| Limites de fonctionnement DC |
93.5…300 VDC |
| Fréquence d'emploi |
45…66 Hz |
| Puissance absorbée max |
3.2 VA |
| Puissance maximale dissipée |
1.3 W |
| Entrées de mesure de la tension |
|---|
| Tension nominale phase-phase (Ue) |
600 VAC |
| Tension nominale phase-neutre (Ue) |
400 VAC |
| Plage de mesure phase-phase |
20…830 VAC |
| Plage de mesure phase-neutre |
10…480 VAC |
| Fréquence d'emploi |
45…66 Hz |
| Méthode de mesure |
True RMS |
| Mode d'insertion |
Lignes monophasées, biphasées, triphasées avec ou sans neutre, triphasé équilibré |
| Entrées de courant |
|---|
| Courant nominal (Ie) |
1 / 5 A |
| Plage de mesure |
0.01…1.2 A / 0.01…6 A |
| Méthode de mesure |
TRMS |
| Surcharge admissible |
+20% Ie par TA externe avec secondaire 5A |
| Précision |
|---|
| Tension de phase |
±0.2% |
| Tension concaténée |
±0.2% |
| Courant |
±0.2% |
| Fréquence |
±0.05% |
| Puissance active |
±0.5% |
| Énergie active |
Classe 0.5s (IEC/EN 62053-22) |
| Énergie réactive |
Classe 2 (IEC/EN 62053-23) |
Classe 2 (IEC/EN 62053-23)
Isolations
Tension nominale d'isolation
690 V (IEC/EN)
Tension nominale de tenue aux impulsions (Uimp)
9.5 kV
Tension de tenue à la fréquence de service
5.2 kV
Fonctions
Analyse harmonique
Jusqu'au 63ème ordre
Logique PLC programmable
Non
Port de communication
Ethernet
Fonction passerelle Ethernet-RS485
Oui
