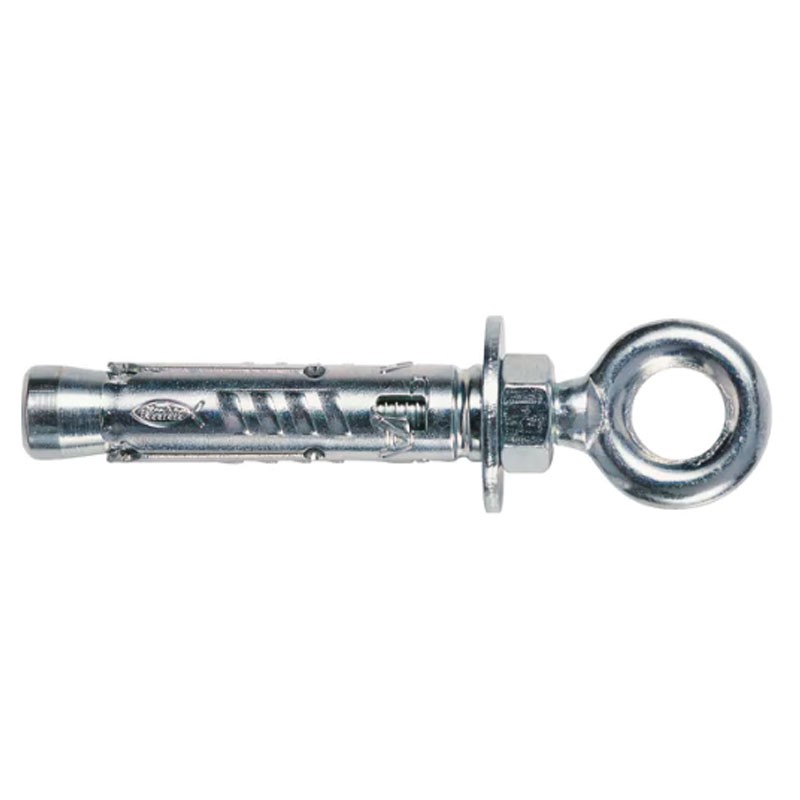

Ancrage en acier Fischer avec œillet diamètre 8 3 secteurs 00090258
Ancrage Fischer série TA M8 O, avec ancre en acier galvanisé et boulon à œil diamètre 8.
Emballage de 50 pièces.
Ancrage en acier Fischer avec œillet diamètre 8 3 secteurs 00090258
TTC
Autres caractéristiques techniques :
- Diamètre du trou : 12mm
- Profondeur minimale du trou : h0 ≥ 65
- Longueur de la cheville : 56mm
- Profondeur d'ancrage : 45mm
- Œillet moulé : M8
- Couple de serrage : 20Nm
Fischer TA M a été conçu pour être utilisé dans une large gamme d'installations, des constructions métalliques aux machines, des passages de câbles aux façades, aux dispositifs de protection contre les chutes, aux portails et aux escaliers. Grâce à sa petite taille, il réduit l'effort d'installation et permet d'être utilisé même dans des espaces confinés.
Fischer TA M est parfait pour les installations non traversantes et permet une installation rapide et facile dans pratiquement toutes les applications. Lors de l'installation, le cône expanse le corps du bouchon contre la paroi du trou.
Avantages :
- Certifié pour les installations avec du béton de classe C20/25 jusqu'à C50/60
- Peut également être utilisé sur de la pierre naturelle compacte
- Géométrie optimisée pour réduire l'effort d'installation et permettre une fixation même dans les espaces restreints
- Nombreuses applications possibles : dispositifs de protection contre les chutes, portails, escaliers, façades, constructions métalliques, chemins de câbles, etc.
- Filetage intérieur
- Facile à installer
- Pour la fixation dans le béton non fissuré
- La géométrie optimisée minimise l'effort d'installation et permet une utilisation dans des espaces extrêmement restreints. Cela facilite l'installation pour l'utilisateur
- Le filetage intérieur métrique permet d'utiliser des vis et des tiges filetées standard pour une adaptation idéale à l'application.
- Le corps à trois secteurs d'expansion permet de répartir uniformément la charge et donc de réduire les entraxes et les distances aux bords. Le TA M est donc extrêmement flexible.
Applications : Chemins de câbles - Installations espacées
Approuvé pour : Béton C20/25 à C50/60, non fissuré
Convient également pour : Béton C12/15 - Pierre naturelle à structure compacte
Installation :
- TA M convient à une installation non traversante.
- Lorsque le couple est appliqué, le cône est attiré dans le corps de l'ancrage, qui se dilate contre la paroi du trou.
- Pour une installation correcte, l'œil doit être contrebalancé par une rondelle et un écrou.
- Pour déterminer la longueur de la vis ls : Longueur de la vis ls =Longueur de la fixation+ Epaisseur de la fixation tfix+ Epaisseur de la rondelle
Fiche technique
- Typologie :
- Chevilles
- Installation:
- Universels
