Morsettiera de distribution Cabur 125A 4P 7 trous QBLOK4124
CBR QBLOK4124
8017963246064

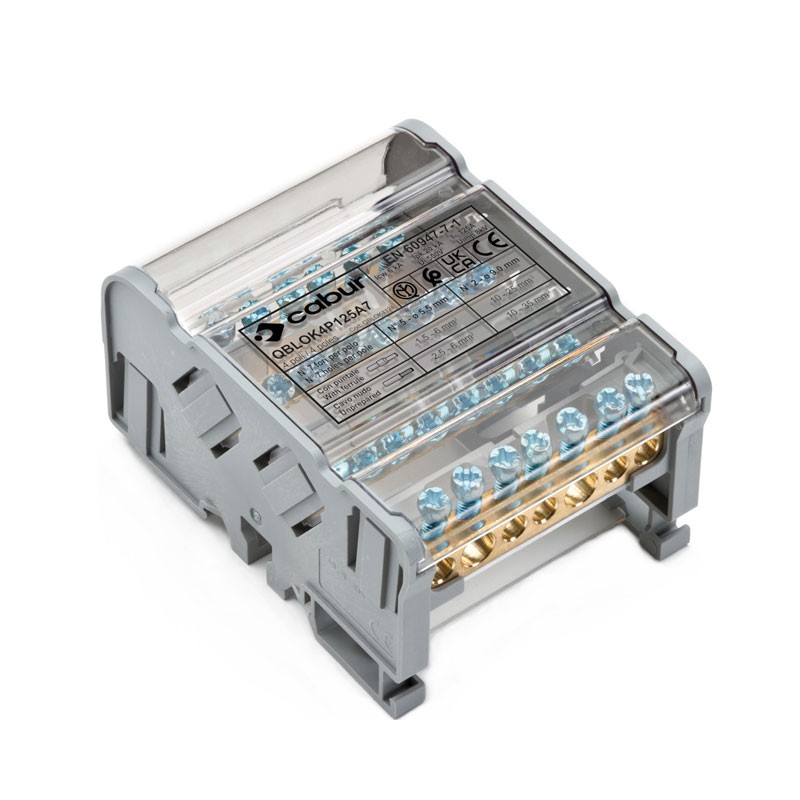

La morsettiera Cabur QBLOK4P125A7, appartenant à la ligne QBLOK, est une solution compacte, sûre et professionnelle pour la distribution de l'énergie électrique dans les installations à 4 pôles, avec un courant nominal de 125A et une tension maximale de 500V AC/DC. Grâce à la structure à 7 trous décalés pour chaque pôle, elle est conçue pour simplifier les opérations de câblage et optimiser l'espace à l'intérieur des tableaux électriques.
- Modèle: QBLOK4P125A7
- Code produit: QBLOK4124
- Type: Morsettiera quadripolaire (4 pôles)
- Courant nominal: 125 A
- Tension maximale: 500 V AC/DC
- Configuration par pôle: 2 entrées de 35 mm² - 5 sorties de 6 mm²
- Trous décalés: Pour simplifier le câblage
- Isolation: Écran isolant indépendant pour chaque barre conductrice
- Installation: Sur rail DIN ou panneau
- Vis: En acier zingué avec découpe combinée (plate/croix)
15,50 €
Articles disponibles: 43
: 15
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Morsettiera quadripolaire haute performance pour tableaux électriques
Cette morsettiera est conçue pour offrir une sécurité et une fiabilité maximales dans les installations électriques. Le système d'isolation indépendant pour chaque barre assure la protection contre les contacts accidentels, tandis que la disposition décalée des trous facilite le câblage même dans les espaces les plus restreints.
Grâce à la possibilité de montage sur rail DIN ou panneau, le modèle QBLOK4P125A7 s'adapte facilement à toute configuration de tableau électrique. Idéal pour installations industrielles, civiles, systèmes photovoltaïques et distribution générale de l'énergie.
| DONNÉES D'IDENTIFICATION | |
|---|---|
| Code | QBLOK4124 |
| Sigle | QBLOK4P125A7 |
| CARACTÉRISTIQUES PRINCIPALES | |
| Fonction / Type | Morsettiera de distribution |
| Nombre et section nominale des trous | A: 2 × 35 mm² B: 5 × 6 mm² |
| ENTRÉE A | |
| Nombre de trous | 2 × 35 mm² |
| Section nominale | 35 mm² |
| Capacité de connexion (flexible) | 10–35 mm² |
| Capacité de connexion (rigide) | 10–35 mm² |
| Capacité de connexion (avec terminal) | 25 mm² – WP 250/29 |
| SORTIE B | |
| Nombre de trous | 5 × 6 mm² |
| Section nominale | 6 mm² |
| Capacité de connexion (flexible) | 2.5–6 mm² |
| Capacité de connexion (rigide) | 2.5–6 mm² |
| Capacité de connexion (avec terminal) | 4 mm² – WP 40/16 |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Tension max AC/DC | 500 V |
| Courant max avec section nominale | 125 A |
| Courant admissible de courte durée (Icw, 1s) | 6 kA |
| Courant de crête (Ipk) | 20 kA |
| Tension d'impulsion nominale / degré de pollution | 8 kV / 3 |
| PARAMÈTRES MÉCANIQUES | |
| Longueur de dénudage | 13 mm |
| Couple de serrage (nom. / max.) | 2 / 2.5 Nm |
| Matériau plastique | Polyamide, polycarbonate |
| Largeur (pas) | 72 mm |
| Longueur | 97 mm |
| Hauteur sur rail TH35-7.5 / TH35-15 | 52 / 59 mm |
| Hauteur avec montage sur panneau | 51 mm |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes de raccordement
- Section: 25mm
