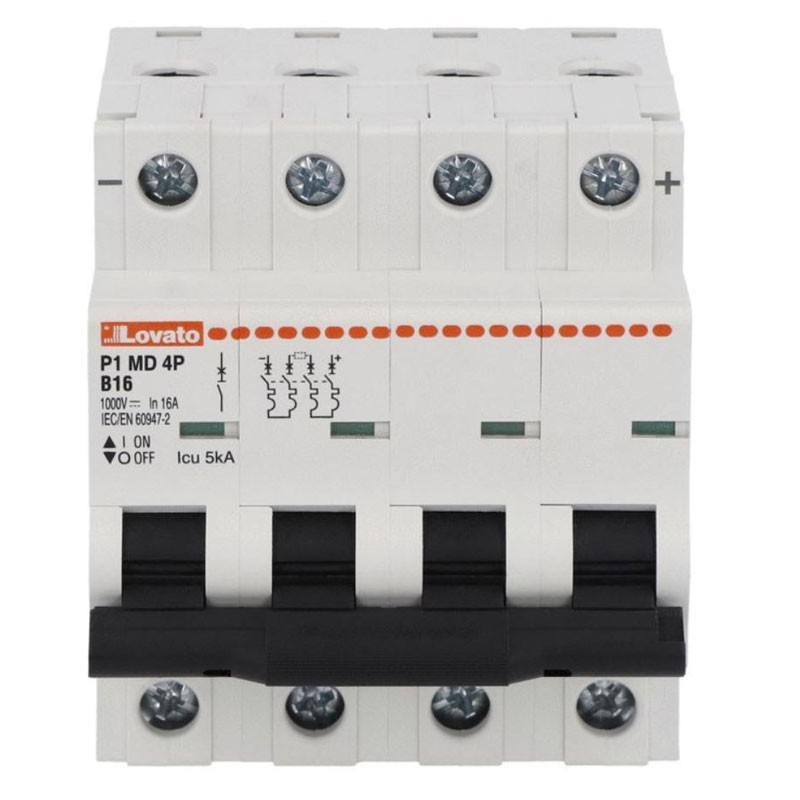

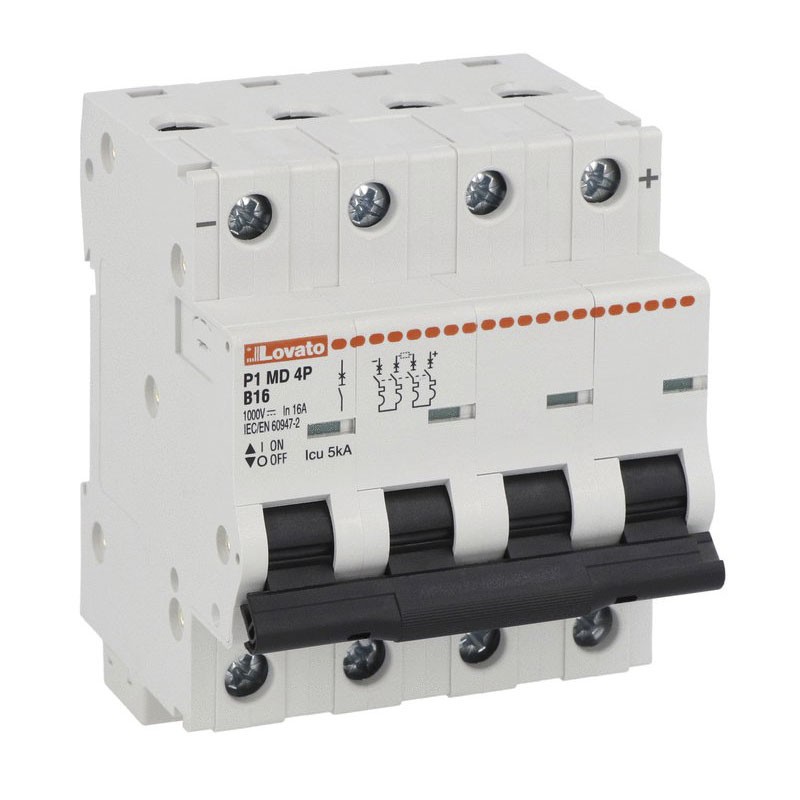

Disjoncteur magnétothermique Lovato P1MD 1000V DC 16A 5kA courbe B 4 modules P1MD4PB16
LOV P1MD4PB16
8013975327296
Le disjoncteur magnétothermique Lovato P1 MD 1000V DC 16A courbe B, est conçu pour les installations en courant continu jusqu'à 1000V DC. Avec un pouvoir de coupure de 5kA et 4 pôles, il est idéal pour les applications photovoltaïques :
-
Tension nominale 1000V DC
-
4 pôles
-
4 modules DIN
-
Courant nominal 16 Ampères
-
Courbe B – protection rapide pour charges résistives
-
Pouvoir de coupure 5 kA
-
Degré de protection frontal : IP20
-
Installation sur rail DIN 35 mm
-
Puissance dissipée par pôle : 1,69 Watt
-
Température de fonctionnement : -40…+70 °C
-
Section des conducteurs : 1…35 mm²
95,00 €
Articles disponibles: 25
: 2
Payable également en 4 fois sans intérêt de:
23,75€
Souvent achetés ensemble
Disjoncteur magnétothermique Lovato P1 MD 1000V DC : protection pour installations en courant continu
Le disjoncteur magnétothermique Lovato P1 MD 4P 16A 1000V DC courbe B est conçu pour la protection contre les surcharges et les courts-circuits dans les systèmes en courant continu, tels que les installations photovoltaïques, les systèmes de stockage et les applications industrielles DC.
Grâce à la tension nominale de fonctionnement jusqu'à 1000 VDC, il garantit des normes de sécurité élevées dans les installations à haute tension continue. La conformité aux normes IEC/EN/BS assure fiabilité et qualité de construction.
Courbe B : intervention rapide et sélective
La courbe d'intervention B permet une intervention magnétique rapide, idéale pour les circuits avec charges principalement résistives ou avec faibles courants d'appel. Elle est particulièrement indiquée dans les lignes de protection des chaînes photovoltaïques ou les circuits de distribution DC.
Avec un pouvoir de court-circuit de 5 kA (IEC), le dispositif offre une protection efficace dans les installations avec une coordination adéquate des protections.
Performances électriques et mécaniques
Il est utilisable dans des environnements avec une température comprise entre -40 °C et +70 °C, avec une humidité relative jusqu'à 95 % et une altitude maximale de 2000 m.
Installation et câblage

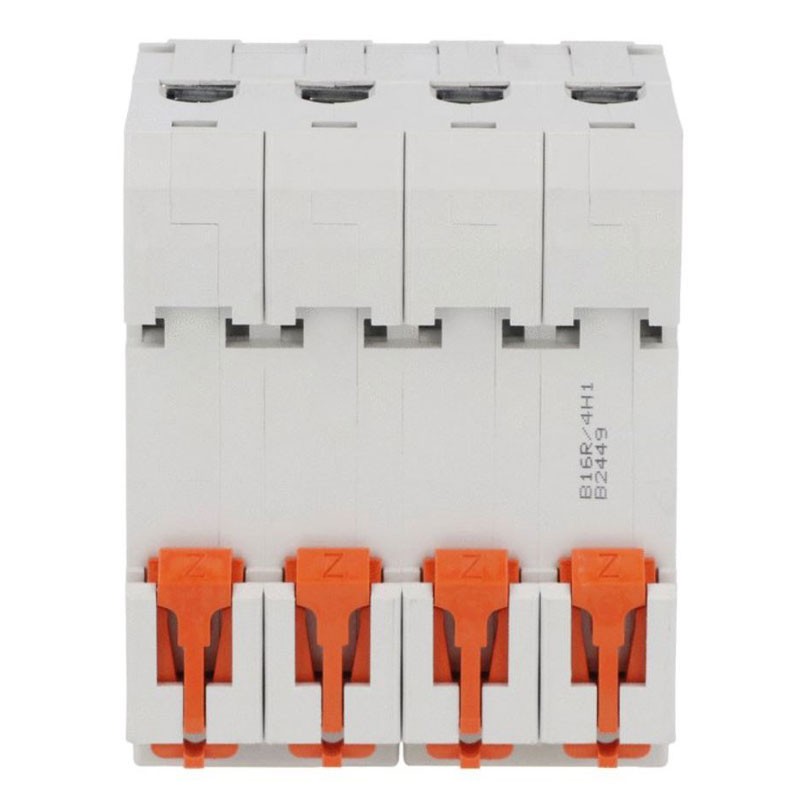

Le dispositif est installable sur rail DIN 35 mm en position verticale. Les bornes acceptent des conducteurs de 1 à 35 mm² (IEC) avec un couple de serrage compris entre 1,8 et 2 Nm.
Le degré de protection frontal IP20 le rend adapté pour une installation dans des tableaux électriques protégés.
| Données générales | |
|---|---|
| Nombre de pôles | 4 pôles |
| Nombre de modules DIN | 4 |
| Conformité | IEC/EN/BS |
| Tension nominale d'isolement (IEC/EN) | 1000 V |
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV |
| Tension de fonctionnement nominale DC | 1000 VDC |
| Courant nominal (In) | 16 Ampères |
| Courbe d'intervention | B |
| Courant de court-circuit (Pouvoir IEC) | 5 kA |
| Durée électrique | 2500 cycles |
| Puissance dissipée par pôle | max 1.69 W |
| Température d'emploi | min -40 °C / max +70 °C |
| Température de stockage | min -40 °C / max +80 °C |
| Altitude maximale | 2000 m |
| Humidité relative | ≤95% |
| Position de montage | Plan vertical normal |
| Fixation | Rail DIN 35mm |
| Couple de serrage des terminaux | min 1.8 Nm / max 2 Nm - min Ibin 16 / max Ibin 17.7 |
| Attaches outil | Pz 2 |
| Section des conducteurs IEC | min 1 mm² / max 35 mm² (AWG/Kcmil min 14 - max kcmil 6) |
| Durée mécanique | 20000 cycles |
| Poids du produit | 474 g |
| Degré de protection IP frontal | IP20 |
| Degré de pollution | 3 |
| Distance de la grille selon l'annexe H.1 de la norme IEC/EN60898-1 | 60 mm |
Il n y ' a pas des avis
Fiche technique
- Tension: 1000 Vdc
- Modules: 4
- Pôles: 4P
- Courbe: B
- Pouvoir: 5KA
- Degré de protection: IP20
- Ampère: 16A
- Protections du circuit: Disjoncteurs
