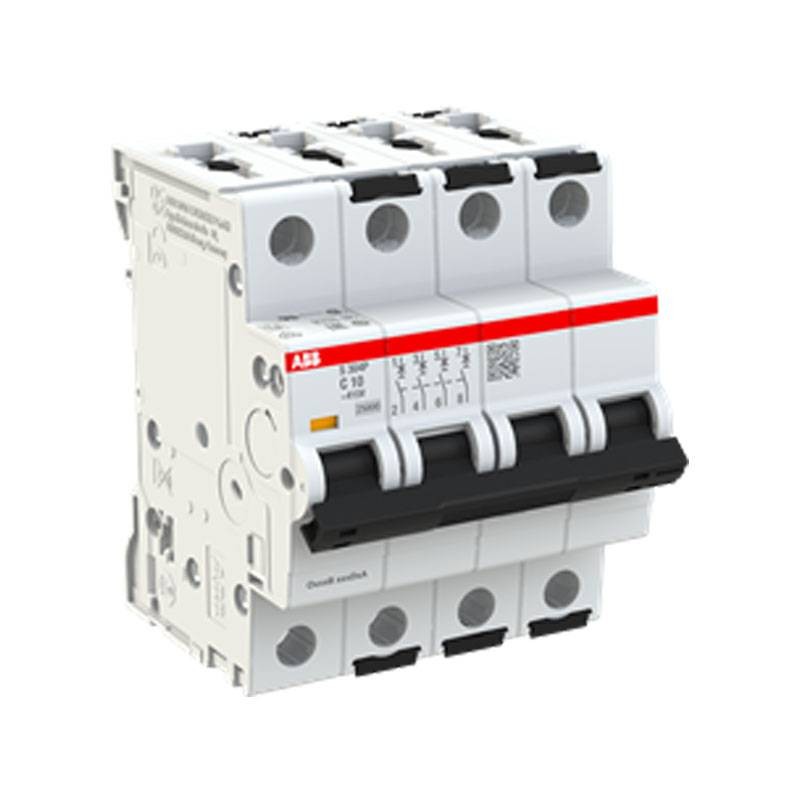

Magnétothermique Abb S304P 10A 4P 25KA C 4 modules S304PC10
ABB S304PC10
4016779076548
Magnétothermique Abb série S304P :
- Courant nominal 10A
- 4 pôles
- Capacité nominale de court-circuit 25KA
- Type C
- 4 modules
- Tension nominale de fonctionnement : 415V
114,31 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
28,58€
Souvent achetés ensemble
Indicateur de déclenchement La fenêtre de l'indicateur de déclenchement du magnétothermique permet d'identifier la cause du déclenchement directement sur l' interrupteur : court-circuit, surcharge, xxx etc. ou opération manuelle.
Les interrupteurs magnétothermiques de la série S304P assurent la protection des installations industrielles contre les surcharges et les courts-circuits. Ce produit est fabriqué conformément aux normes internationales IEC et UL, pour les marchés qui l'exigent.
La courbe C peut tolérer des surintensités de courte durée jusqu'à cinq à dix fois le courant nominal et est largement utilisée dans les installations domestiques.
Un interrupteur magnétothermique est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) le flux de courant électrique dans un circuit électrique en cas de surintensité.
Caractéristiques :
- Certificats : Norme : CSA 22.2 n° 235 - Norme IEC/EN 60898-1 - Norme IEC/EN 60947-2 -UL 1077
- Tension nominale de fonctionnement : selon IEC 60898-1 415 V AC - selon IEC 60898-1 415 V - selon IEC 60947-2 415 V AC
- Tension de service : Maximum (tolérance incluse) 457 V AC - Maximum 457 V AC - Minimum 12 V AC - Minimum 12 V DC
- Tension nominale d'isolation (U i ) : selon IEC/EN 60664-1 500 V
- Tension assignée de tenue aux chocs (U imp ) : 6 kV
- Tension de tenue diélectrique : 50/60 Hz, 1 minute : 2 kV
- Type de tension d'entrée : courant alternatif/continu
- Courant nominal (I n ) : 10 A
- Pouvoir assigné de coupure en court-circuit : (AC) 25 kA - (400 V) 25 kA
- Pouvoir de coupure maximum assigné en court-circuit (I cu ) : (415 V AC) 25 kA - (440 V AC) 15 kA - (400 V) 25 kA
- Fréquence nominale (f) : fréquence 50/60 Hz
- Perte de puissance : 6 semaines aux conditions nominales de fonctionnement par pôle 1,5 W
- Connexion électrique : arbitraire
- Indication de la position du contact : rouge allumé / vert éteint
- Résistance électrique : 20000 cycles AC
- Résistance mécanique : 20000 cycles
- Nombre de pôles protégés : 4
- Nombre de pôles : 4
- Catégorie de surtension : IV
- Couple de serrage : 2,8 Nm
- Type de borne à vis : borne de levage de vérin bidirectionnelle à sécurité intégrée
- Marquage de l'actionneur : Entrée/Sortie
- Matériau de l'actionneur : groupe d'isolation II, noir, scellable
- Matériau du boîtier : groupe d'isolation I, RAL 7035
- Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 - TH35-7.5 (rail de montage 35 x 7.5 mm) selon IEC 60715
- Capacité de raccordement : Rail de distribution 10 / 10 mm² Flexible avec embout 0,75 ... 25 mm² - Flexible 0,75 ... 25 mm² - Flexible 0,75 ... 25 mm² - Rigide 0,75 ... 35 mm² - Semi-rigide 0.75 ... 35 mm² - Semi-rigide
- Dimensions d'installation : selon DIN 43880 1
- Longueur de dénudage : 14 mm
- Type de borne : Bornes à vis
- Température de l'air ambiant : Fonctionnement -40 ... +70 °C
- Stockage -55 ... +70 °C
- Degré de protection : IP20
- Largeur en nombre d'espacements modulaires : 4,0
- Largeur nette du produit : 70 millimètres
- Hauteur nette du produit : 88 millimètres
- Profondeur/longueur nette du produit : 69 millimètres
- Poids net du produit : 0,496 kg
- Poids net du poteau : 0,124 kg
- Profondeur d'encastrement ( t 2 ) : 69 millimètres.
Il n y ' a pas des avis
Fiche technique
- Tension: 415VAC
- Modules: 4
- Pôles: 4P
- Courbe: C
- Pouvoir: 25KA
- Degré de protection: IP20
- Ampère: 10A
- Protections du circuit: Disjoncteurs
