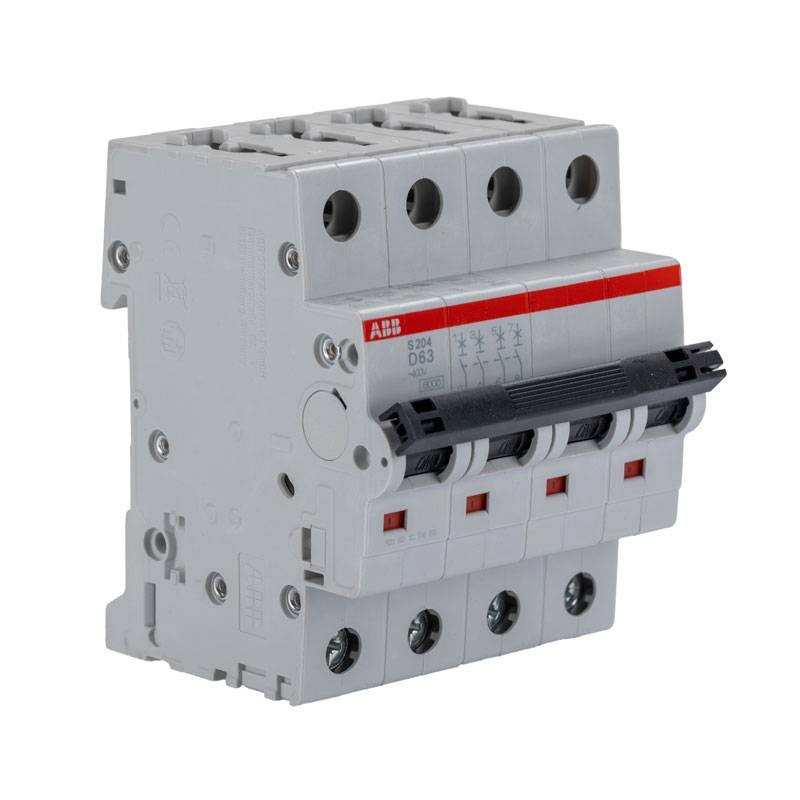

Disjoncteur Abb S204-63D 63A 4P 6KA D S552103
ABB S552103
4016779552103
Le disjoncteur ABB S204-63D (S552103) 63A 4 pôles 6kA courbe D protège l'installation contre les surcharges et les courts-circuits, et est idéal pour les lignes avec de fortes pointes de courant comme les moteurs et les transformateurs. Compact 4 modules, indicateur ON/OFF et haute fiabilité de la série S200.
-
Pôles : 4P (4 pôles protégés)
-
Courant nominal (In) : 63 A
-
Courbe de déclenchement : D (1029 × In)
-
Puissance nominale de court-circuit : 6 kA (AC/DC), 400 V AC 6 kA
-
Icu (puissance de court-circuit ultime) : 20 kA @230 V AC; 10 kA @400/440 V AC
-
Ics (puissance de court-circuit de service) : 15 kA @230 V AC; 7,5 kA @400/440 V AC
-
Tension d'essai diélectrique : 2 kV, 50/60 Hz 1 min
-
Classe de limitation d'énergie : 3
-
Indication de contact : Rouge ON / Vert OFF
-
Résistance électrique : 10.000 cycles AC
-
Résistance mécanique : 20.000 cycles
-
Couple de serrage : 2,8 Nm
-
Type de tension d'entrée : AC/DC
-
Modules : 4
-
Dimensions (L×H×P) : 70×88×69 mm
-
Poids : 0,48 kg.
158,50 €
Articles disponibles: 10
: 2
Payable également en 4 fois sans intérêt de:
39,63€
ABB S204-63D : protection robuste pour charges avec courants d'enclenchement élevés
L'ABB S204-63D 63A est un disjoncteur de la famille System pro M compact S200, conçu pour protéger les installations électriques contre les surcharges et les courts-circuits avec une continuité de service maximale. La version 4 pôles est parfaite pour les lignes triphasées avec neutre ou pour les circuits où il est nécessaire d'interrompre simultanément tous les conducteurs protégés, augmentant ainsi la sécurité de l'installation et simplifiant la maintenance.
Courbe D : le choix idéal pour moteurs, transformateurs et lignes lourdes
La courbe D est conçue pour des applications avec des courants d'appel élevés : le seuil d'intervention magnétique est compris entre 10 et 29 fois le courant nominal. En pratique, cela évite les déclenchements indésirables lors du démarrage de moteurs, de l'alimentation de transformateurs ou de charges avec un courant d'appel élevé (par exemple certaines alimentations et équipements industriels). C'est la solution idéale lorsqu'un disjoncteur courbe C risquerait des interventions trop fréquentes lors des phases de démarrage.
Pouvoir de coupure et performances : 6 kA pour la protection de l'installation
Le dispositif est déclaré avec un pouvoir de court-circuit nominal de 6 kA (AC/DC), indiqué pour tableaux de distribution et installations où un niveau de coupure fiable et cohérent avec la protection en amont est requis. La classe de limitation d'énergie 3 contribue à réduire l'énergie passant en cas de court-circuit, contenant les contraintes thermiques et dynamiques sur les câbles et les composants connectés : un avantage concret pour la durée de vie de l'installation.
Contrôle immédiat de l'état : ON/OFF toujours visible
L'indication d'état est claire et immédiate : rouge = ON, vert = OFF. Dans un tableau électrique, ce détail permet de gagner du temps lors des vérifications, interventions et maintenances, surtout lorsqu'on opère sur plusieurs lignes ou dans des environnements industriels où la rapidité de diagnostic est fondamentale.
Compact et installable sur rail DIN : parfait pour tableaux modulaires
Avec un encombrement de 4 modules et des dimensions de 70×88×69 mm, le S204-63D s'intègre facilement dans les tableaux modulaires standards. Le couple de serrage des bornes de 2,8 N·m permet un câblage stable et sécurisé, réduisant le risque de desserrage au fil du temps. La robustesse est également soutenue par les cycles de durée : 10 000 électriques AC et 20 000 mécaniques, pour une longue durée de vie même dans des contextes exigeants.
AC/DC : flexibilité d'utilisation
La compatibilité AC/DC élargit les scénarios d'application, rendant le dispositif adapté tant aux circuits traditionnels en courant alternatif qu'à certaines lignes en courant continu (toujours dans le respect des spécifications d'installation et de la coordination avec les protections en amont).
| DONNÉES TECHNIQUES | |
|---|---|
| Tension de test diélectrique | 50/60 Hz – 1 min – 2 kV |
| Pouvoir de court-circuit ultime (Icu) | 230 V AC : 20 kA 400 V AC : 10 kA 440 V AC : 10 kA |
| Pouvoir de court-circuit de service (Ics) | 230 V AC : 15 kA 400 V AC : 7,5 kA 440 V AC : 7,5 kA |
| Connexion alimentation | Arbitraire |
| Indication position contacts | Rouge ON / Vert OFF |
| Classe de limitation d'énergie | 3 |
| Résistance électrique | 10 000 cycles AC |
| Résistance mécanique | 20 000 cycles |
| Nombre de pôles protégés | 4 |
| Nombre de pôles | 4P |
| Couple de serrage | 2,8 N·m |
| Type de borne à vis | Terminal à levage cylindrique bidirectionnel sécurisé |
| Marquage actionneur | I / O |
| Matériau de l'actionneur | Groupe d'isolation II, Noir, Scellable |
| Tournevis recommandé | Pozidriv 2 |
| Accessoires disponibles | Oui |
| CAPACITÉ DE CONNEXION | |
| Barre omnibus | 10 / 10 mm² |
| Conducteur flexible avec embout | 0,75 … 25 mm² |
| Conducteur flexible | 0,75 … 25 mm² |
| Conducteur rigide | 0,75 … 35 mm² |
| Conducteur multibrins | 0,75 … 35 mm² |
| Longueur de dénudage | 12,5 mm |
| Type de borne | Bornes à vis |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courbe d'intervention | D |
| Tension de fonctionnement | Max : 440 V AC Min : 12 V AC / 12 V DC |
| Tension nominale d'isolement (Ui) | 440 V (IEC/EN 60664-1) |
| Tension de tenue aux impulsions (Uimp) | 4 kV (standard) 5 kV à 2000 m 6,2 kV au niveau de la mer |
| Type de tension | AC / DC |
| Courant nominal (In) | 63 A |
| Puissance nominale de court-circuit | 6 kA AC / DC |
| Courant de court-circuit conditionnel (Inc) | 230 V : 20 kA 400 V : 20 kA |
| Fréquence nominale | 50 / 60 Hz |
| Perte de puissance totale | 19,2 W |
| Perte de puissance par pôle | 4,8 W |
| Catégorie de surtension | III |
Il n y ' a pas des avis
Fiche technique
- Tension: 440V
- Modules: 4
- Pôles: 4P
- Courbe: D
- Pouvoir: 6KA
- Ampère: 63A
- Protections du circuit: Disjoncteurs
