Magnétothermique différentiel Abb 2P 20A 6kA type A courbe C 300mA DS202CRC20A30
ABB DS202CRC20A30
4022903033738
L'Interrupteur Magnétothermique différentiel Abb DS201 C20 A300 combine la protection contre les surcharges, les courts-circuits et les fuites de courant, assurant la sécurité et l'efficacité des installations électriques. Idéal pour les applications résidentielles, commerciales et industrielles, avec les caractéristiques suivantes :
-
Courant nominal : 20 ampères
-
Nombre de pôles : 2P
-
Courbe de déclenchement : C
-
Type de courant différentiel : A (protège contre les courants de fuite unidirectionnels et pulsatoires)
-
Courant résiduel nominal : 300 mA
-
Pouvoir de coupure nominal : 6 kA
-
Montage: Rail DIN pour une installation rapide
-
Degré de protection : IP20/IP40
90,77 €
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
22,69€
Interrupteur Magnétothermique différentiel Abb 2P 20A 6kA C A 300mA 2M
L'Interrupteur Magnétothermique différentiel offre une double protection :
-
Magnétothermique, qui intervient en cas de surcharges et de courts-circuits jusqu'à 6kA
-
Différentielle, qui protège contre les fuites de courant supérieures à 300mA, évitant ainsi les risques d'incendie dus à des fuites importantes.
La courbe C offre une protection optimale pour les circuits à charge modérée, tels que l'éclairage, les prises de courant et les petits moteurs.
Polyvalence et applications
Grâce à sa conformité aux normes de sécurité et à sa capacité à fonctionner avec une tension nominale de 230/440 V, il est idéal pour :
-
les installations résidentielles (protection générale du système)
-
Bâtiments commerciaux (magasins, bureaux, locaux publics)
-
Secteur industriel (tableaux de distribution, protection de circuits avec des charges élevées)
La protection différentielle de 300mA le rend particulièrement adapté à la prévention des incendies électriques dans les environnements où les installations sont anciennes ou lorsque des fuites de courant peuvent constituer un danger.
Conception compacte et installation simple
L'interrupteur présente une conception compacte avec une largeur de 2 modules DIN (35 mm), ce qui facilite l'installation dans les armoires électriques.
Le degré de protection IP20/IP40 garantit la résistance à la poussière et aux agents extérieurs, tandis que la large plage de température de fonctionnement (-25/+55 degrés) assure des performances fiables, même dans des conditions difficiles.
Caractéristiques Principales
| Caractéristiques | Valeur |
|---|---|
| Courant nominal | 20 A |
| Nombre de pôles | 2P |
| Courant résiduel nominal | 300 mA |
| Capacité nominale de court-circuit | 6 kA |
| Type de tension d'entrée | A |
| Courbe | C |
| Tension d'isolation nominale | 230/440 V |
| Fréquence nominale | 50/60 Hz |
| Degré de protection | IP20 |
| Largeur en nombre d'intervalles modulaires | 2 |
Performance et Sécurité
| Caractéristiques | Valeur |
|---|---|
| Capacité nominale de court-circuit extrême | 10 kA |
| Courant de court-circuit conditionnel nominal | 10 kA |
| Capacité nominale de court-circuit de service | 7,5 kA |
| Tension nominale de tenue aux chocs | 4 kV |
| Tension d'épreuve diélectrique | 2 kV |
| Perte de puissance | 5,04W |
| Classe de limitation d'énergie | 3 |
| Résistance électrique | 10000 cycles |
| Résistance mécanique | 20000 cycles |
| Catégorie de surtension | III |
Installation
| Caractéristique | Valeur |
|---|---|
| Couple de serrage | 4 N-m |
| Type de montage | Rail DIN |
| Température ambiante | -25/+55 degrés |
| Indication de la position du contact | Rouge ON / Vert OFF |
| Longueur de dénudage du câble | 11 mm |
| Degré de pollution | 2 |

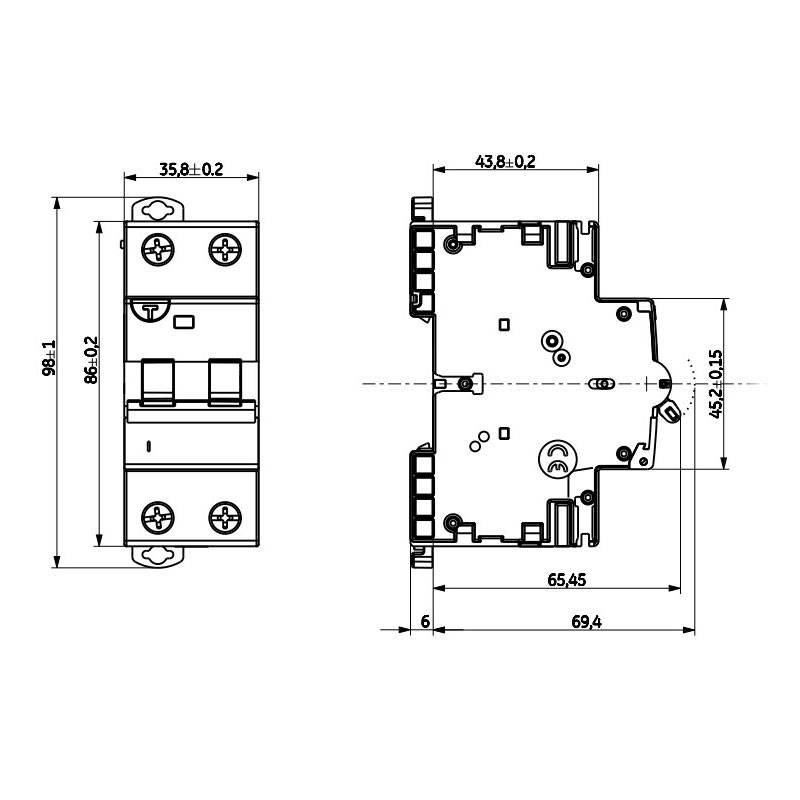

Dimensions
| Caractéristique | Valeur |
|---|---|
| Largeur | 36 mm |
| Hauteur | 86 mm |
| Profondeur | 72 mm |
Il n y ' a pas des avis
Fiche technique
- Modules: 2
- Pôles: 2P
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: A
- Courant différentiel : 0.3A
- Ampère: 20A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
