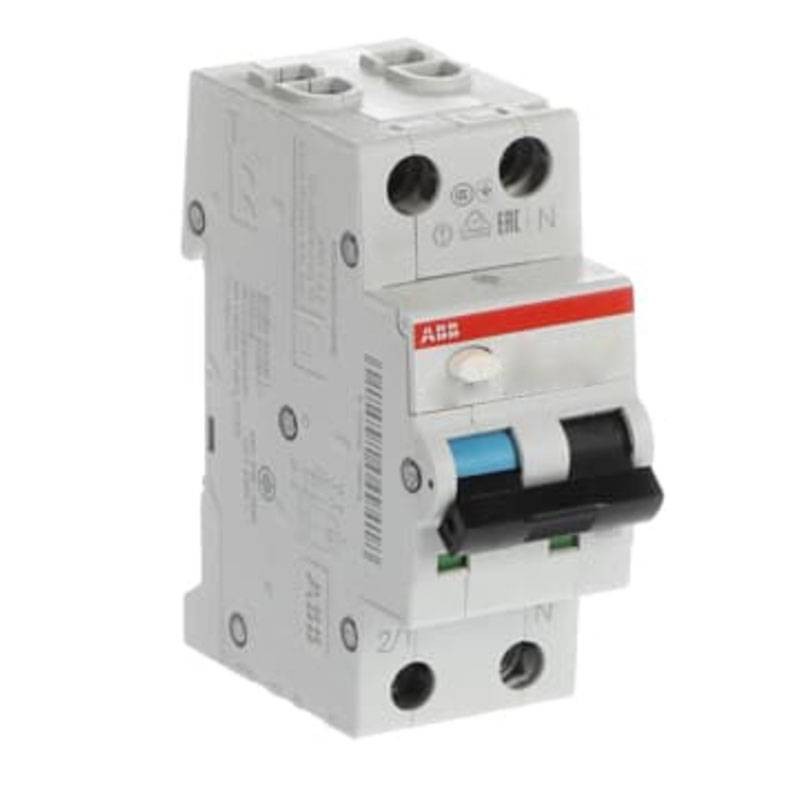

Magnétothermique différentiel Abb 1P+N 25A 6kA type A courbe C 30mA DS201C25A30
ABB DS201C25A30
8012542737711
Interrupteur Magnétothermique différentiel Abb DS201 C25 A30 combine la protection contre les surcharges, les courts-circuits et les fuites de courant, assurant la sécurité et l'efficacité des installations électriques. Idéal pour les applications résidentielles, commerciales et industrielles, avec les caractéristiques suivantes :
-
Courant nominal : 25 Ampères
-
Nombre de pôles : 1P+N (phase + neutre)
-
Courbe de déclenchement : C
-
Type de courant différentiel : A (protège contre les courants de fuite unidirectionnels et pulsatoires)
-
Courant résiduel nominal : 30 mA
-
Pouvoir de coupure nominal : 6 kA
-
Montage: rail DIN pour une installation rapide
-
Degré de protection : IP20/IP40
80,52 €
Articles disponibles: 7
: 1
Payable également en 4 fois sans intérêt de:
20,13€
Magnétothermique différentiel Abb 1P+N 25A 6kA type A courbe C 30mA
L'interrupteur Magnétothermique différentiel offre une double protection :
-
Magnétothermique, qui intervient en cas de surcharges et de courts-circuits jusqu'à 6kA
-
Différentielle, qui protège contre les fuites de courant supérieures à 30mA, évitant ainsi le risque d'électrocution.
La courbe C assure un déclenchement optimal pour les circuits à charge modérée tels que l'éclairage, les prises de courant et les petits moteurs.
Grâce à sa conformité aux normes de sécurité et à sa capacité à fonctionner avec une tension nominale de 170-264V AC, le disjoncteur est idéal pour :
-
les installations résidentielles (maisons, appartements)
-
Bâtiments commerciaux (magasins, bureaux, locaux publics)
-
Secteur industriel (tableaux de distribution, automatisation, machines)
La protection différentielle de 30 mA le rend indispensable pour la sécurité des personnes, tandis que le pouvoir de coupure de 6 kA garantit des performances fiables même en cas de court-circuit.
Conception compacte et installation simple
L'interrupteur présente une conception compacte avec une largeur de 2 modules DIN (35 mm), ce qui facilite l'installation dans les armoires électriques.
Le degré de protection IP20/IP40 le rend résistant à la poussière et aux agents extérieurs, et adapté aux conditions environnementales exigeantes (-25/+55 degrés).
Caractéristiques principales
| Caractéristiques | Valeur |
|---|---|
| Courant nominal | 25 A |
| Nombre de pôles | 1P+N |
| Courant résiduel nominal | 30 mA |
| Capacité nominale de court-circuit | 6 kA |
| Type de tension d'entrée | A |
| Courbe | C |
| Tension d'isolation nominale | 170/264 V |
| Fréquence nominale | 50/60 Hz |
| Degré de protection | IP20/IP40 |
| Largeur en nombre d'intervalles modulaires | 2 |
Performance et sécurité
| Caractéristiques | Valeur |
|---|---|
| Capacité nominale de court-circuit extrême | 10 kA |
| Courant de court-circuit conditionnel nominal | 10 kA |
| Capacité nominale de court-circuit de service | 7,5 kA |
| Tension nominale de tenue aux chocs | 4 kV |
| Tension d'épreuve diélectrique | 2 kV |
| Perte de puissance | 8,1W |
| Classe de limitation d'énergie | 3 |
| Résistance électrique | 10000 cycles |
| Résistance mécanique | 20000 cycles |
| Catégorie de surtension | III |
Installation
| Caractéristique | Valeur |
|---|---|
| Couple de serrage | 2,8 N-m |
| Type de montage | Rail DIN |
| Température ambiante | -25/+55 degrés |
| Indication de la position du contact | Rouge ON / Vert OFF |
| Longueur de dénudage du câble | 12 mm |
| Degré de pollution | 2 |

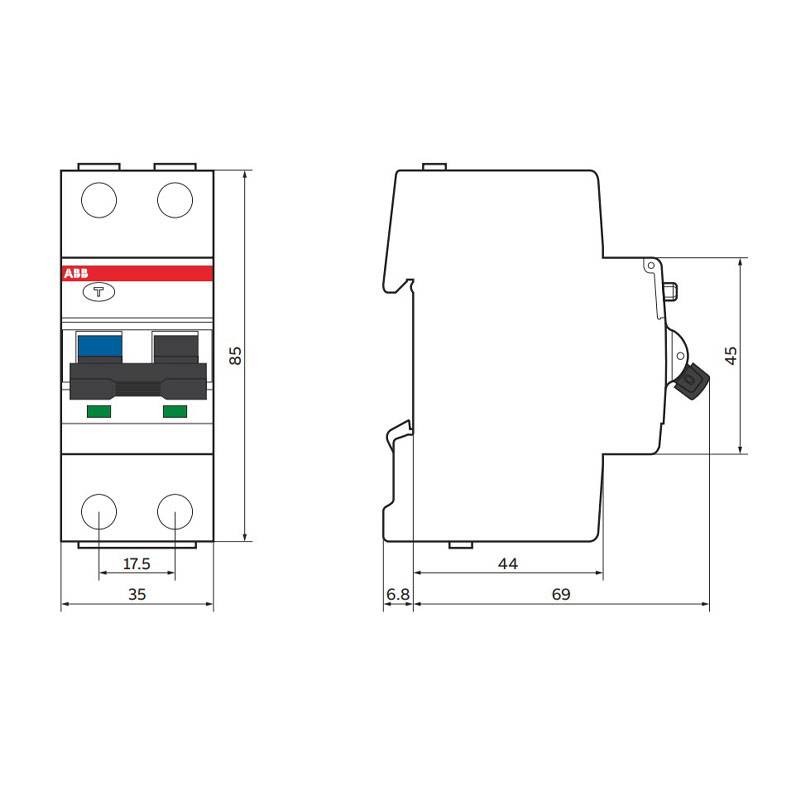

Dimensions
| Caractéristique | Valeur |
|---|---|
| Largeur | 35 mm |
| Hauteur | 85 mm |
| Profondeur | 69 mm |
Il n y ' a pas des avis
Fiche technique
- Modules: 2
- Pôles: 1P+N
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: A
- Courant différentiel : 0.03A
- Ampère: 25A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
