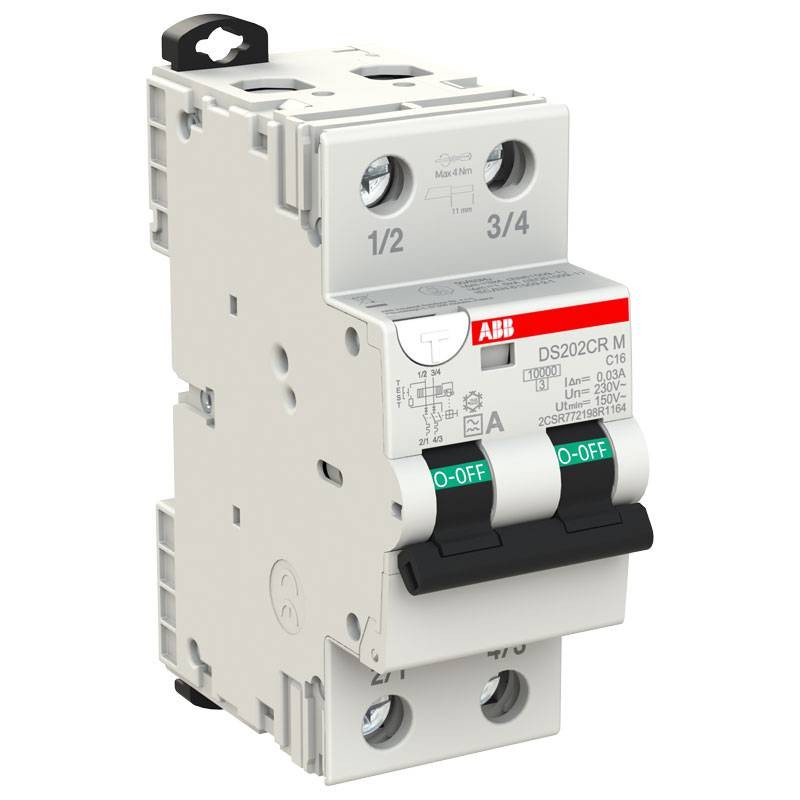

Magnétothermique différentiel Abb 16A 2P 30mA A 6KA DS202CRC16A30
ABB DS202CRC16A30
4022903033714
Magnétothermique différentiel Abb DS202CR C16 A30 :
- Courant nominal 16A
- 2 Pôles
- Courant résiduel nominal 30mA (0.03)
- Type A
- Courbe C
- 2 modules
- Capacité nominale de court-circuit 6KA
- Type de tension d'entrée AC
131,76 €
Articles disponibles: 72
: 4
Payable également en 4 fois sans intérêt de:
32,94€
Autres compositions du différentiel Abb:
L'interrupteur magnétothermique est situé à côté du disjoncteur différentiel et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.
Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.
L'interrupteur magnétothermique différentiel de l'installation électrique intègre trois protections différentes
- la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie ;
- la protection thermique en cas de surcharge de l'alimentation en énergie électrique (par exemple, plus d'un appareil en fonctionnement) ;
- le disjoncteur différentiel, qui protège le sujet contre les fuites de courant.
La courbe C, seuil de déclenchement de 5 à 10 fois In, pour les circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques
Le déclenchement de l'interrupteur différentiel de type A est assuré pour les courants différentiels sinusoïdaux alternatifs et pour les courants différentiels unidirectionnels pulsés appliqués soudainement ou augmentant lentement (IEC 61008-1).
La série RCBO DS202CR est un dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les surcharges et les courants de court-circuit. Protection contre les effets des courants alternatifs et directs sinusoïdaux pulsés de défaut à la terre. Protection contre les contacts indirects et supplémentaires. Protection finale contre les contacts directs.
Caractéristiques :
- Normes de référence : CEI/EN 61009-1 CEI/EN 61009-2-1
- Tension nominale de fonctionnement : selon IEC 60898-1 230 V
- Tension nominale d'isolement (Ui) : selon IEC/EN 60664-1 440 V
- Tension de résistance aux chocs 4kV
- Capacité nominale de court-circuit extrême 10kA
- Courant de crête maximal : 0,25 kA
- Fréquence nominale (f) : fréquence de 50 Hz
- Perte de puissance : 4,20 W
- Classe de limitation d'énergie : 3
- Résistance électrique : 10000 opérations
- Résistance mécanique : 20000 opérations
- Indication de défaut : drapeau bleu sur la fenêtre
- Caractéristique de fonctionnement : instantanée
- Catégorie de surtension : III
- Position des bornes neutres : Droite Gauche
- Couple de serrage : 4 Nm
- Capacité de connexion : Barre collectrice 1010 mm² Flexible 1...25 mm² Rigide 135 mm²
- Section nominale : 1 - Conducteur solide 1 35 mm² 4 - Multi-câblé 1 25 mm² Longueur de fil à dénuder : 11 mm
- Longueur de dénudage : 11 mm
- Température ambiante : Fonctionnement -25 55 °C
- Degré de protection : IP20
- Degré de pollution : 3
- Dimensions : Largeur du produit : largeur 36 millimètres - hauteur 86 millimètres - profondeur 72 millimètres : Largeur du produit : Largeur 36 millimètres - Hauteur 86 millimètres - Profondeur 72 millimètres
- Poids net du produit : 0,220 kg
- Profondeur d'encastrement (t2) : 72 millimètres
Il n y ' a pas des avis
Fiche technique
- Modules: 2
- Pôles: 2P
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: AC
- Courant différentiel : 0.03A
- Ampère: 16A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
