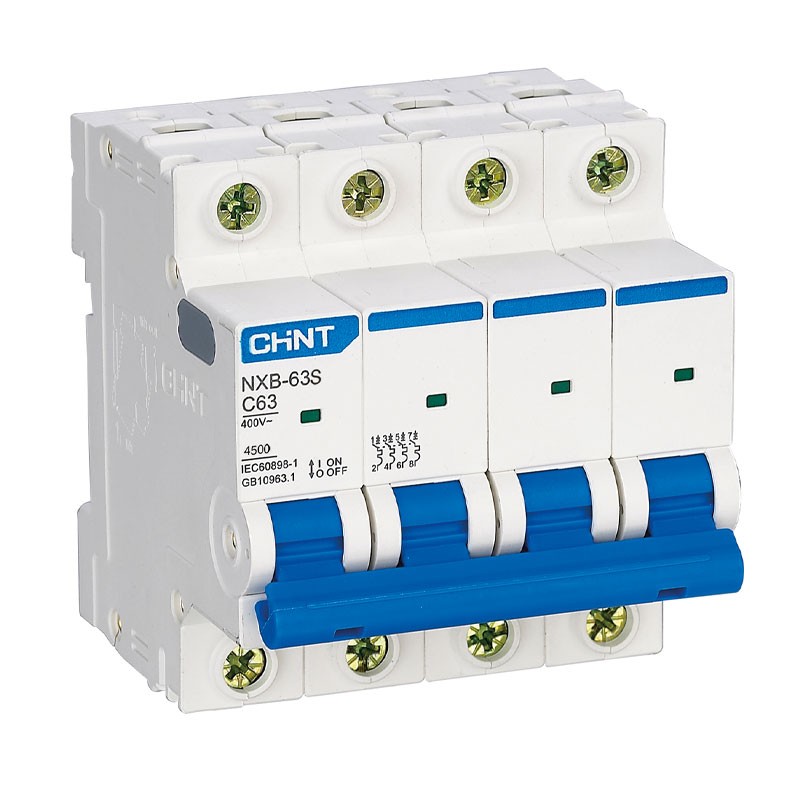

Disjoncteur Chint NXB-63S 4P 25A 4,5 kA Courbe C 4M 296907
CHT 296907
6941716449087
Disjoncteur Chint NXB-63S, protection fiable pour installations triphasées, avec les caractéristiques suivantes :
-
Nombre de pôles : 4P
-
Courant nominal : 25 A
-
Courbe d'intervention : C
-
Tension nominale : 400 Vac
-
Puissance de coupure : 4,5 kA
-
Tension d'impulsion : 4 kV
-
Nombre de modules : 4
-
Degré de protection : IP20
18,29 €
Articles disponibles: 2
: 1
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Disjoncteur Chint protection efficace pour circuits triphasés
Le disjoncteur NXB-63S/C25-4P-4,5 est un dispositif de protection conçu pour interrompre automatiquement le circuit électrique en cas de surcharge ou de court-circuit, contribuant à la sécurité et à la continuité opérationnelle de l'installation. Grâce aux 4 pôles, il est idéal pour les systèmes triphasés avec neutre et trouve application dans les environnements résidentiels et tertiaires.
Fiabilité certifiée selon les normes IEC
Conforme à la norme IEC/EN 60898-1, ce disjoncteur assure un pouvoir de coupure de 4,5 kA, adéquat pour protéger la distribution terminale dans les installations de petite et moyenne taille. La classe de limitation 3 garantit une capacité élevée à réduire l'énergie passante, minimisant les dommages en cas de défaut.
Courbe d'intervention C équilibre entre sensibilité et sélectivité
Le disjoncteur est caractérisé par une courbe C, qui permet l'intervention en présence de surintensités de 5 à 10 fois le courant nominal (25 A). Cette caractéristique le rend idéal pour :
-
Installations domestiques
-
Tableaux de distribution secondaire
-
Applications avec charges modérément inductives (petits moteurs, transformateurs, etc.)
Installation rapide et intégration dans les tableaux DIN
Grâce au format de 4 modules et aux dimensions compactes, le disjoncteur s'adapte parfaitement aux tableaux électriques modulaires standard. Le degré de protection IP20 garantit une bonne sécurité contre le contact direct, rendant le dispositif adapté au montage à l'intérieur de tableaux protégés.
Compatibilité avec accessoires fonctionnels
Le dispositif est compatible avec :
-
Contacts auxiliaires série AX-X1
-
Contacts d'alarme série AL-X1
-
Bobines de déclenchement série SHT-X1
-
Bobines de minimum de tension série UVT-X1
Non compatible avec les modules différentiels, par conséquent pour la protection différentielle, il est nécessaire d'utiliser des dispositifs externes ou dédiés.
Applications recommandées
Grâce à sa configuration et ses caractéristiques techniques, le disjoncteur NXB-63S/C25-4P est indiqué pour :
-
Tableaux de distribution triphasés
-
Installations civiles et commerciales
-
Protection de charges mixtes (éclairage, prises, petits moteurs)
-
Systèmes nécessitant une intégration avec déclencheurs à distance
Caractéristiques Techniques Disjoncteur Chint
| Nombre de pôles | 4P |
| Courant nominal (In) | 25 A |
| Courbe d'intervention | C |
| Tension nominale (Vn) | 400 Vac |
| Fréquence | 50 / 60 Hz |
| Puissance de coupure (Icn) | 4,5 kA |
| Tension d'impulsion (Uimp) | 4 kV |
| Classe de limitation | 3 |
| Puissance dissipée | 4,5 W |
| Nombre de modules DIN | 4 (72 mm) |
| Degré de protection | IP20 |
| Dimensions (H × L × P) | 81 × 72 × 78 mm |
Il n y ' a pas des avis
Fiche technique
- Tension: 400VAC
- Modules: 4
- Pôles: 4P
- Courbe: C
- Pouvoir: 4.5KA
- Degré de protection: IP20
- Ampère: 25A
- Protections du circuit: Disjoncteurs
