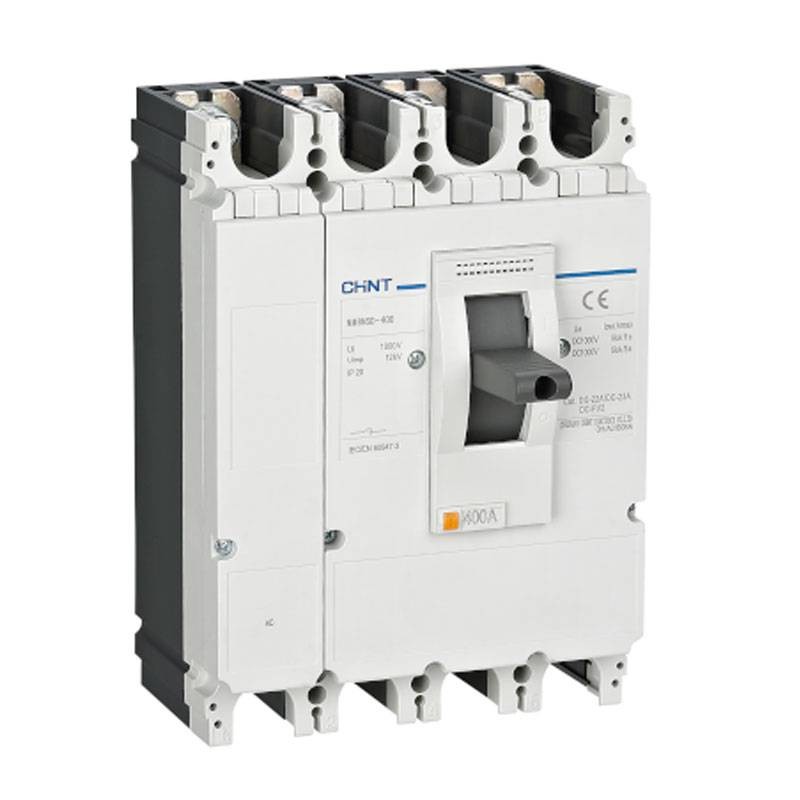

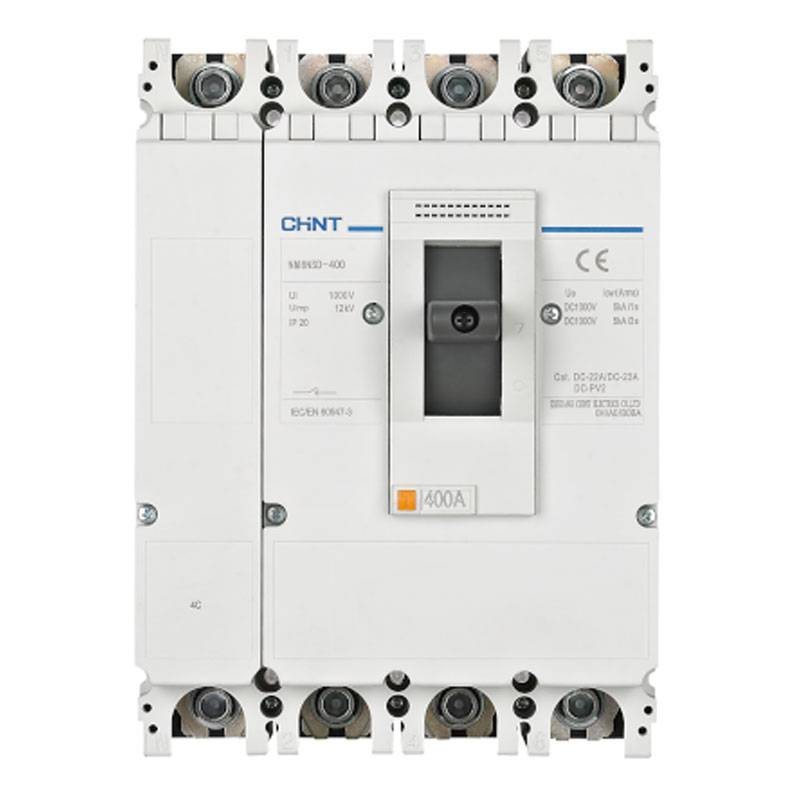

Sectionneur moulé Chint NM8NSD 400A AC 4 pôles 269594
CHT 269594
6941716406318
Le sectionneur moulé Chint NM8NSD 400A 4 pôles (269594) assure une isolation fiable jusqu'à 690 Vac, idéal pour tableaux industriels et maintenances en sécurité, avec des valeurs élevées d'isolation et de robustesse constructive.
-
Norme : IEC/EN 60947-3
-
Nombre de pôles : 4P
-
Courant nominal (In) : 400 A
-
Tension nominale (Vn) : 690 Vac
-
Fréquence : 50/60 Hz
-
Tension d'isolation (Ui) : 1000 V
-
Tension d'impulsion (Uimp) : 12 kV
-
Puissance de fermeture nominale (Icm) : 8 kA
-
Courant de courte durée (Icw) : 5 kA (1s)
-
Dimensions (H×L×P) : 185 × 255 × 113 mm
-
Taille moulée : Frame 23
574,93 €
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
143,73€
Souvent achetés ensemble
Sectionneur moulé Chint 400A : isolation sécurisée dans les tableaux de puissance
Le Chint NM8NSD 400A AC 4 pôles est un sectionneur moulé conçu pour exécuter de manière claire et fiable la fonction de sectionnement dans les installations électriques. Dans un tableau de distribution, isoler correctement une ligne signifie pouvoir intervenir sur la maintenance, les extensions et les vérifications en réduisant les risques opérationnels. La configuration 4P est particulièrement appréciée dans le domaine industriel et tertiaire car elle permet une isolation complète des conducteurs, offrant une gestion plus ordonnée et cohérente des procédures de sécurité.
Conformité IEC/EN 60947-3 : un choix correct pour des applications professionnelles
La norme de référence IEC/EN 60947-3 identifie les exigences pour appareils de manœuvre et de sectionnement. Choisir un dispositif conforme signifie opter pour un composant conçu pour fonctionner dans des tableaux électriques avec des logiques professionnelles, où l'objectif n'est pas seulement d'éteindre, mais de sectionner de manière fiable pour rendre l'installation gérable lors d'activités programmées ou d'interventions urgentes.
Performances électriques : 690 Vac, Ui 1000 V et Uimp 12 kV
Ce sectionneur supporte une tension nominale de 690 Vac, typique des applications industrielles. La valeur de tension d'isolation Ui 1000 V contribue à une plus grande robustesse diélectrique, tandis que la tension d'impulsion Uimp 12 kV aide à gérer les surtensions transitoires, aspect important dans les environnements où les manœuvres et perturbations réseau peuvent être fréquentes. En cas de conditions de court-circuit, les spécifications Icw 5 kA (1 seconde) et Icm 8 kA définissent la capacité du dispositif à soutenir les sollicitations liées à des événements anormaux, dans les limites déclarées.
Installation dans le tableau : encombrements clairs et intégration ordonnée
Avec des dimensions de 185 × 255 × 113 mm, le NM8NSD se prête à des intégrations sur tableaux où un dispositif de sectionnement moulé avec une empreinte bien définie est requis. La taille Frame 23 facilite l'association cohérente avec l'architecture du tableau et avec les logiques de câblage. C'est une solution indiquée pour les lignes d'alimentation, sous-tableaux, sectionnements de département, installations technologiques et distributions de puissance.
Il n y ' a pas des avis
Fiche technique
- Typologie : Sectionneurs en coffret
- Tension: 690V
- Pôles: 4P
- Pouvoir: 8KA
- Ampère: 400A
