Kit de système de sécurité et de surveillance solaire Tigo CCAKIT
70A CCAKIT
Le kit CCAKIT de Tigo intègre une surveillance et une sécurité avancées pour les systèmes photovoltaïques, avec un accès à distance, des connexions sans fil et une gestion des données via Energy Intelligence.

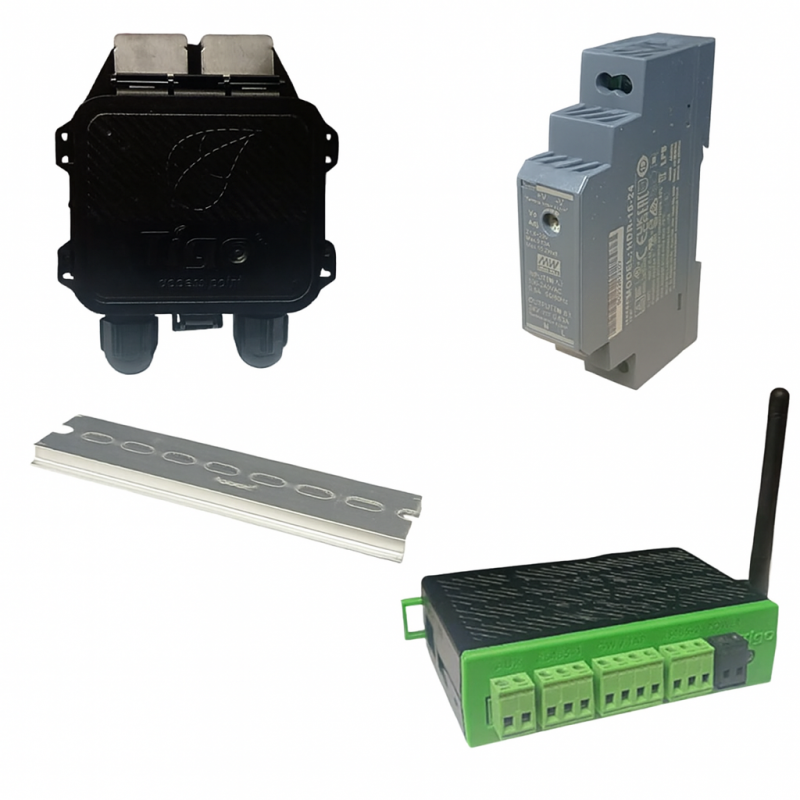

Le kit se compose de :
-
Cloud Connect Advanced (CCA) avec connexion Ethernet, Wi-Fi et Internet
-
TAP (Tigo Access Point) pour la communication sans fil avec les optimiseurs TS4
-

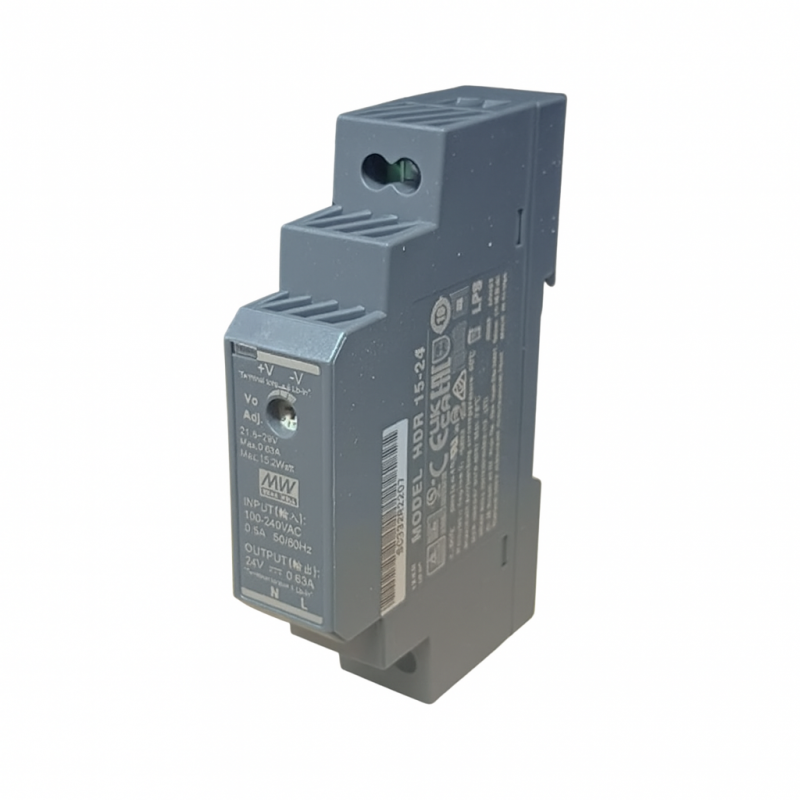

Alimentation sur rail DIN incluse
-

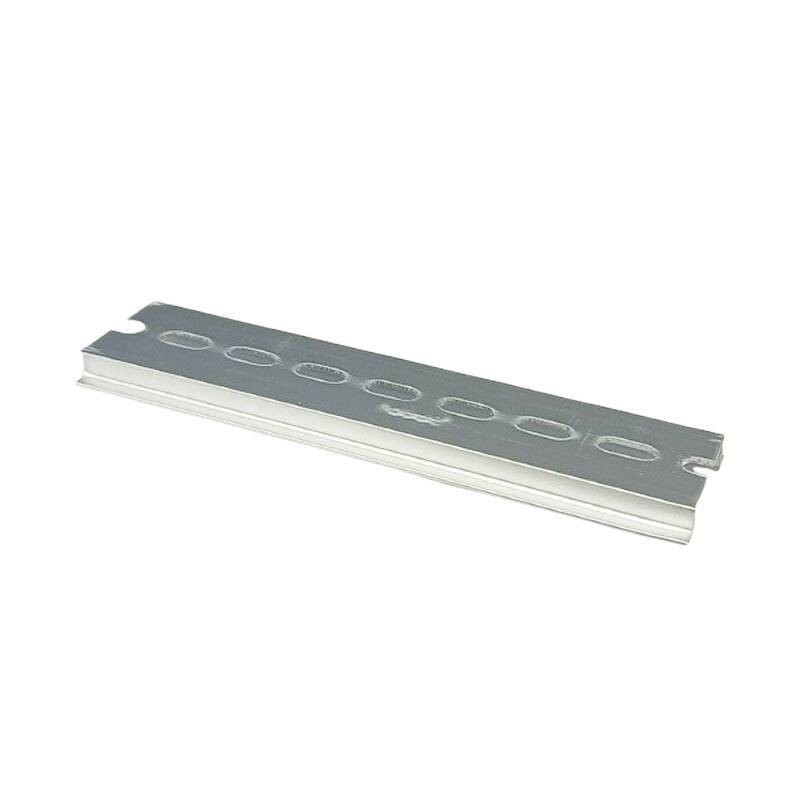

Rail DIN pour un montage ordonné
-
Compatible avec les principaux onduleurs et modules du marché
-
Surveillance en temps réel et historique avec Tigo Energy Intelligence
194,28 €
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
48,57€
Souvent achetés ensemble
CCAKIT pour un système complet de surveillance et de sécurité solaire
Le Tigo CCAKIT est un système intégré pour une gestion intelligente et sûre des systèmes photovoltaïques. Conçu pour les installateurs et les opérateurs professionnels, ce kit comprend tout ce qui est nécessaire pour permettre la surveillance au niveau des modules, la collecte des données de production et l'arrêt rapide via les optimiseurs Tigo TS4.

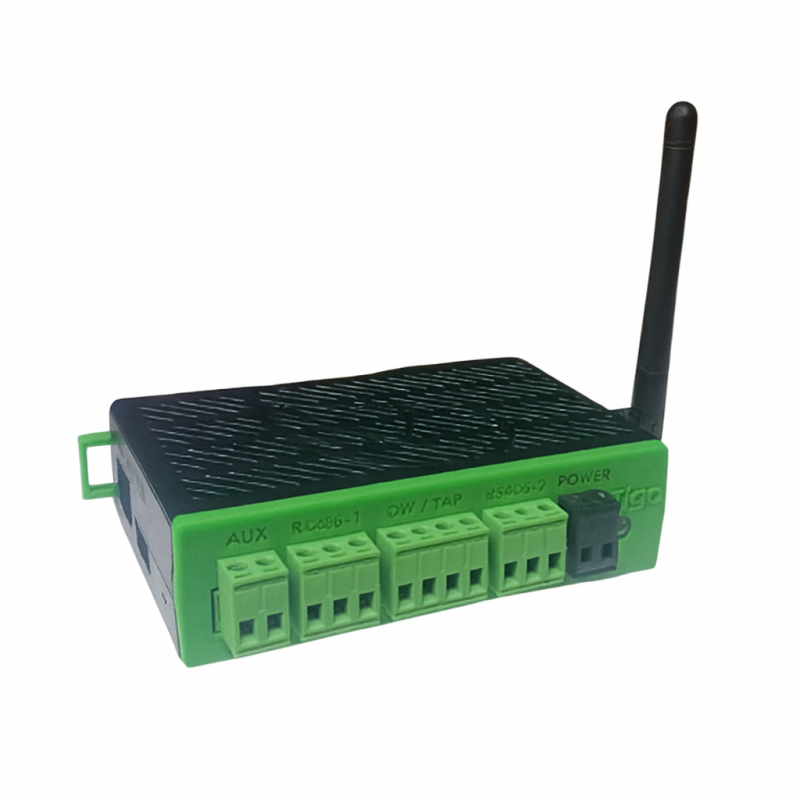

Cloud Connect Advanced (CCA) : le cœur du système
Le CCA est une unité de contrôle avancée qui permet une connexion via Ethernet, Wi-Fi ou Internet mobile, collectant les données de chaque module optimisé TS4. Toutes les données sont synchronisées sur la plateforme Tigo Energy Intelligence, où les performances de l'installation peuvent être visualisées et analysées en temps réel ou en mode historique.
TAP : communication sans fil avec les modules
Le point d'accès Tigo (TAP) inclus dans le kit permet une communication sans fil directe avec les unités TS4-A-O, TS4-A-S et TS4-A-M, transmettant au CCA des informations sur la production, les défauts éventuels et l'état de fonctionnement. Le TAP permet également un arrêt rapide au niveau du module, ce qui améliore considérablement la sécurité de l'ensemble de l'installation.
Installation facile et compatibilité étendue
Grâce à l'alimentation électrique et au rail DIN fournis, le système peut être facilement installé dans des armoires électriques ou des boîtes de surveillance. CCAKIT est compatible avec la plupart des onduleurs de branche et des modules photovoltaïques du marché, ce qui offre une grande flexibilité et une grande évolutivité.

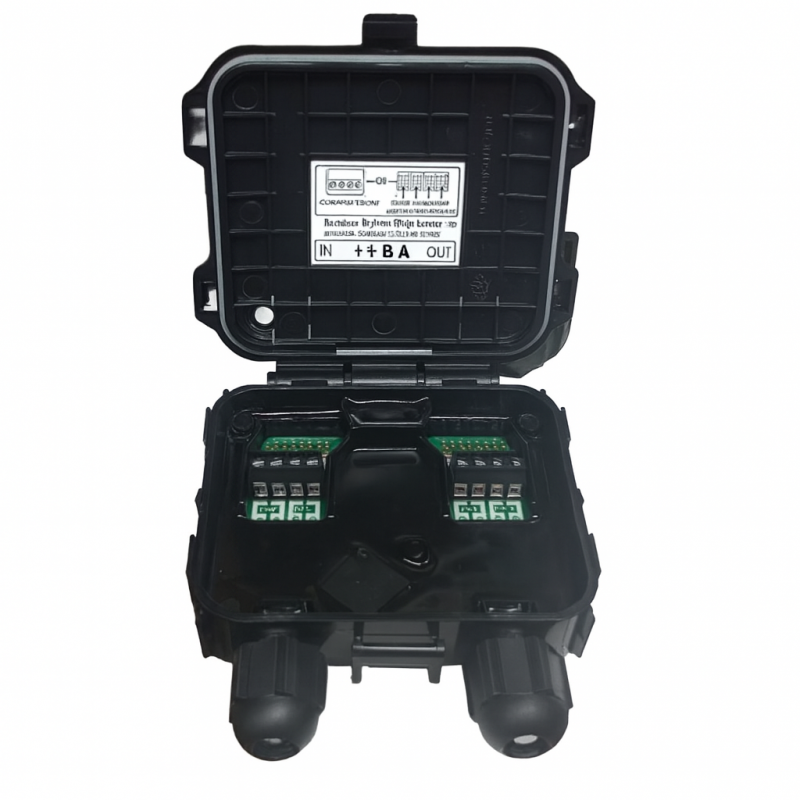

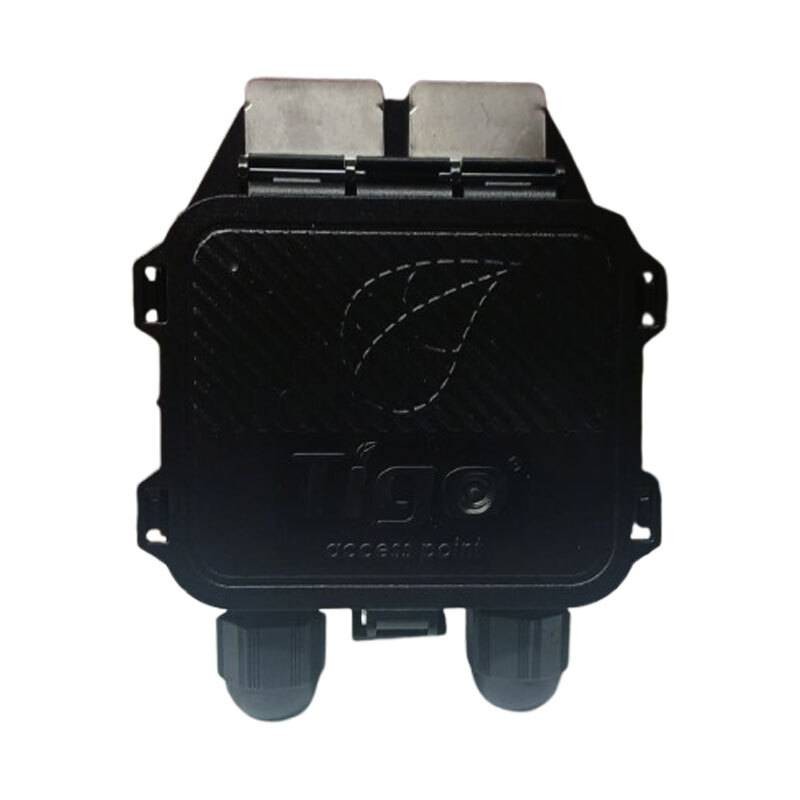

Tigo Energy TAP : contrôle intelligent des systèmes photovoltaïques
Le Tigo Energy Access Point (TAP) est un composant essentiel pour améliorer la gestion, la sécurité et l'efficacité de votre système photovoltaïque. Conçu pour communiquer sans fil avec les unités d'équipement Tigo TS4 et les modules intelligents, le TAP permet une analyse détaillée des performances de chaque panneau.
Surveillance et visibilité au niveau du module
Associé à Cloud Connect Advanced (CCA), le TAP permet une surveillance au niveau du module, fournissant des données précises sur la production, les performances et les défaillances. Cela vous permet d'intervenir rapidement en cas de problème et de maximiser la production de l'usine.
Sécurité avancée avec arrêt rapide
L'un des principaux avantages du TAP est l'arrêt au niveau du module, qui est essentiel pour se conformer aux réglementations en matière de sécurité (UL). En cas d'urgence ou de maintenance, le système peut s'arrêter instantanément, ce qui renforce la protection des personnes et des équipements.
Installation rapide et facile
Le dispositif est conçu pour être facilement installé sur le cadre du module, sans outil ni vis. Grâce à l'application Tigo EI, la configuration peut être réalisée en quelques minutes directement depuis un smartphone ou une tablette.
Compatibilité et évolutivité
TAP est compatible avec les unités TS4-A-O, TS4-A-S et TS4-A-M, prenant en charge jusqu'à 300 dispositifs. La connexion à l'ACC se fait via un câble RS485, ce qui garantit une transmission de données stable et fiable.
Caractéristiques
| Caractéristiques | Valeur |
|---|---|
| Modèle | Point d'accès Tigo Energy (TAP) |
| Type de communication | Maillage sans fil |
| Connexion avec le CCA | Câble RS485 |
| Compatibilité | TS4-A-O, TS4-A-S, TS4-A-M |
| Nombre maximal d'unités prises en charge | 300 |
| Fonctions principales | - Communication avec les modules TS4 - Arrêt rapide conforme aux normes UL - Surveillance sans fil au niveau du module - Installation simple sans vis ni outils - Démarrage du système via l'application Tigo EI sur l'appareil mobile. |
| Plage de tension d'entrée | 5 VDC - 25 VDC |
| Consommation électrique | 0,5 W (moyenne) / 1 W (crête) |
| Type de câble recommandé | RS485, 18-22 AWG |
| Dimensions de l'appareil | 126,2 × 130,0 × 26,8 mm (avec support) |
| Poids | 227 g |
| Température de fonctionnement | De -30 °C à +70 °C |
| Protection de l'environnement | IP68, type 4R |
| Distance maximale TAP → TS4 le plus proche | 10 m |
| Distance maximale TAP → TS4 le plus éloigné | 35 m |
| Nombre total d'unités TS4 prises en charge | Jusqu'à 300 (les conditions environnementales peuvent avoir une incidence) |
Cloud Connect Advanced (CCA)
L'un des plus petits enregistreurs de données solaires de la planète, le Cloud Connect Advanced (CCA) de Tigo fournit des informations précieuses sur les performances des modules. C'est le centre de données pour les produits O, S et M de Tigo et les clients peuvent également connecter des onduleurs, des batteries, des compteurs de bâtiment et bien plus encore. Les données actuelles et historiques du CCA peuvent être visualisées sur la plateforme Tigo Energy Intelligence. Le CCA est disponible sous forme de kit supplémentaire ou intégré dans les onduleurs. Il est pris en charge par tous les principaux fabricants d'onduleurs et de modules de chaîne dans le monde entier.
Caractéristiques techniques
| Caractéristiques | Valeur |
|---|---|
| Modèle | Tigo Cloud Connect Advanced (CCA) |
| Fonctions principales | |
| - Permet la surveillance au niveau du module via la plateforme cloud de Tigo - S'associe à un point d'accès Tigo (TAP) pour se conformer aux exigences d'arrêt rapide NEC 2017, 2020 et 2023 (Art. 690.12) - Collecte les données d'un maximum de 900 TS4 via un maximum de 7 TAP - Se connecte aux réseaux filaires et sans fil - Inclut un indicateur d'état LED multifonctionnel - Capable de lire les données d'appareils tiers (onduleurs Modbus, régulateurs de charge, stations météorologiques, compteurs). |
|
| Caractéristiques électriques | |
| Tension d'entrée (jusqu'à 2 TAP) | 12-24 VDC ±2%. |
| Tension d'entrée (3 TAP ou plus) | 24 VDC ±2%. |
| Courant d'entrée | 1 A |
| Consommation électrique (jusqu'à 7 TAP) | 3 - 10 W |
| Caractéristiques mécaniques et environnementales | |
| Dimensions (L × P × H) | 31 × 115,5 × 71,5 mm (1,2 × 4,5 × 2,8 in) |
| Poids | 126 g (0.28 lbs) |
| Plage de température de fonctionnement | De -20 °C à +85 °C (de -4 °F à +185 °F) |
| Altitude maximale | 3000 m (9840 ft) |
| Refroidissement | Convection naturelle |
| Compatibilité et communication | |
| Appareils compatibles | TS4-A-O, TS4-A-S, TS4-A-M |
| Communication avec TAP | RS485 |
| Communication avec la plateforme Tigo Cloud | Ethernet ou Wi-Fi |
| Nombre maximum de TAP pris en charge | 7 |
| Nombre maximum de TS4 gérables | 900 |
Il n y ' a pas des avis
Fiche technique
- Typologie : Point d'accès
