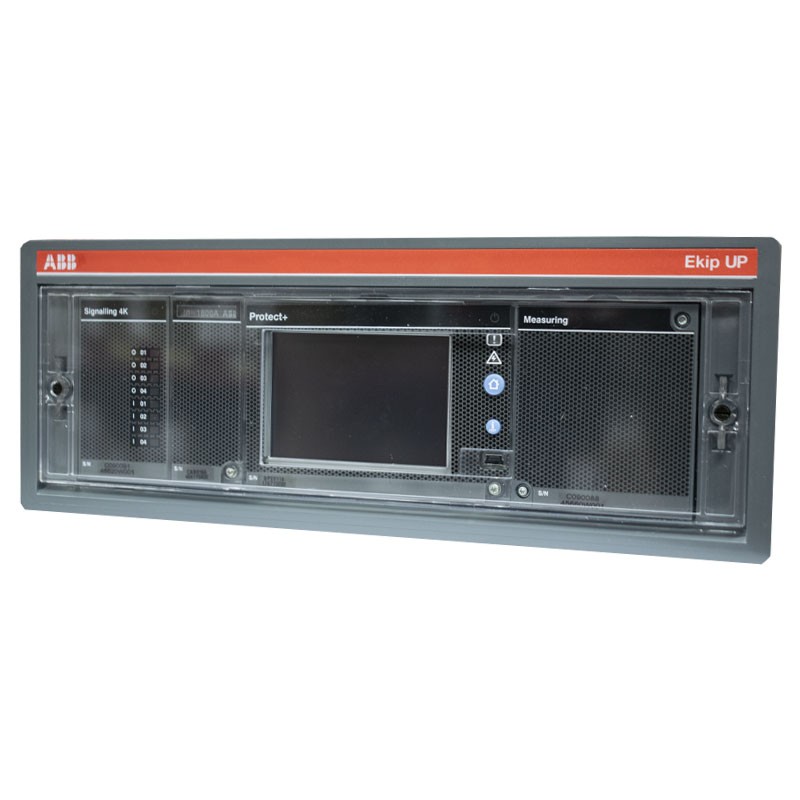

L'Ekip UP est une unité multifonctionnelle conçue pour répondre aux besoins des applications de distribution d'énergie et d'automatisation en termes de surveillance, de protection, de contrôle et de convivialité, en offrant la flexibilité et la modularité des systèmes plug-and-play.



Ekip UP Protect réalise une fonction de protection basée sur le courant, la tension, la fréquence et la puissance, comme un simple relais de protection de ligne. Ekip UP Protect+ offre en outre une protection des générateurs, une protection adaptative et directionnelle contre le courant maximal pour les réseaux de distribution d'électricité. Avec Ekip Protect+, il est possible de réaliser une sélectivité numérique avec un bus propriétaire, ainsi que de distinguer le défaut de terre restreint/non restreint. Les unités Ekip UP Protect et Ekip UP Protect+ peuvent être équipées des kits logiciels de la plate-forme tout-en-un d'ABB, tels que les innovations en matière de délestage, de fonction de contrôle du synchronisme, de protections d'interface certifiées.



Ces fonctionnalités avancées garantissent la continuité du service et l'efficacité énergétique des installations, en réduisant la nécessité d'installer différents dispositifs. Ekip UP Protect et Ekip UP Protect+ sont généralement utilisés dans le but de :

• Ajout d'une fonctionnalité de protection aux interrupteurs-sectionneurs, garantissant un pouvoir de coupure en cas de court-circuit et un courant de courte durée.
• Exploitation des multiples protections ANSI et autres innovations pour les disjoncteurs installés avec un déclenchement simple, tel que thermo-magnétique, avec la possibilité de maintenir les valeurs nominales de court-circuit actuelles.



L'Ekip UP peut également être la meilleure solution lorsque les pièces de rechange de la version ne sont plus disponibles ou comme support de relais.



L'Ekip UP est livré en standard dans un ensemble optimisé comprenant :

• Capteurs de courant ABB, disponibles en quatre types différents, et kit de câblage
• Cavalier pour les prises de tension
• Module d'alimentation de la cartouche
• Module de mesure
• Quatre contacts E/S programmables



Montage :

• L'unité Ekip UP elle-même peut être montée sur un rail DIN ou sur une porte, selon les besoins spécifiques.
• L'unité est fixée par plusieurs supports qui assurent la stabilité dans toutes les installations.
• La possibilité de faire pivoter les contacts numériques et deux étiquettes dédiées assurent une facilité d'utilisation dans les deux types de montage.

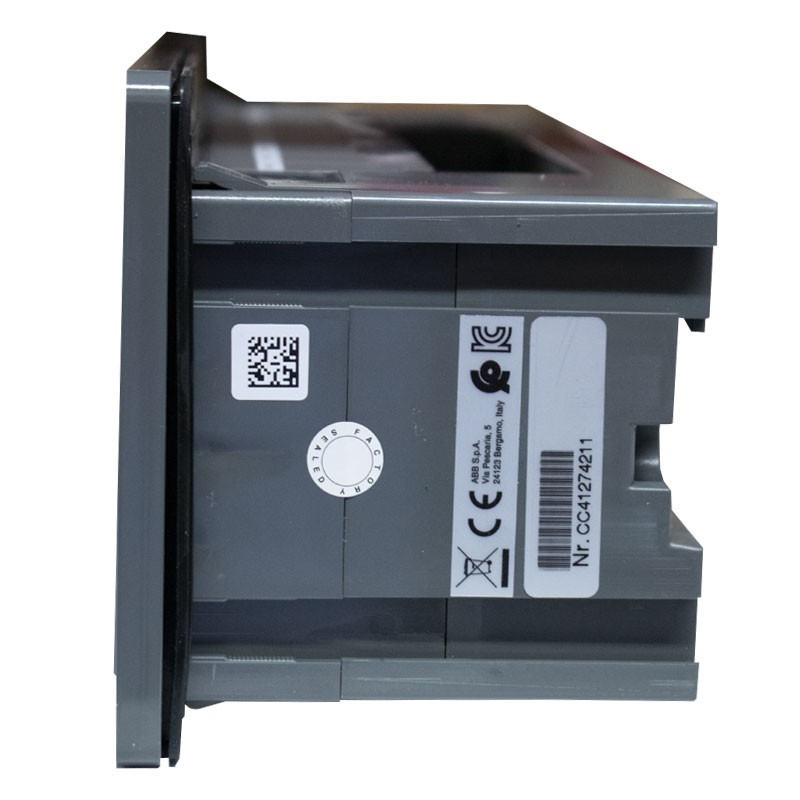

• Le numéro de série se trouve sur l'étiquette située sur le côté de l'appareil et sur l'écran tactile.
• Toutes les configurations sont possibles à partir de l'écran ou en utilisant le logiciel de mise en service Ekip Connect.
• Des étiquettes supplémentaires permettent d'identifier le module de cartouche connecté à l'unité.



Fonctions de protection

• Protection de la distribution (lignes principales et lignes d'alimentation) basée sur des mesures de courant et de tension.
• Protection des générateurs et des interfaces
• Seuil adaptatif en fonction de la topologie du réseau
• Sélectivité numérique pour la coordination des ressources
• Des algorithmes de délestage pour éviter les pannes d'électricité
• Logique programmable pour gérer les opérations de commutation automatique et maximiser la continuité du service.
• Fonction de synchronisation pour les différentes sources d'énergie du système.
