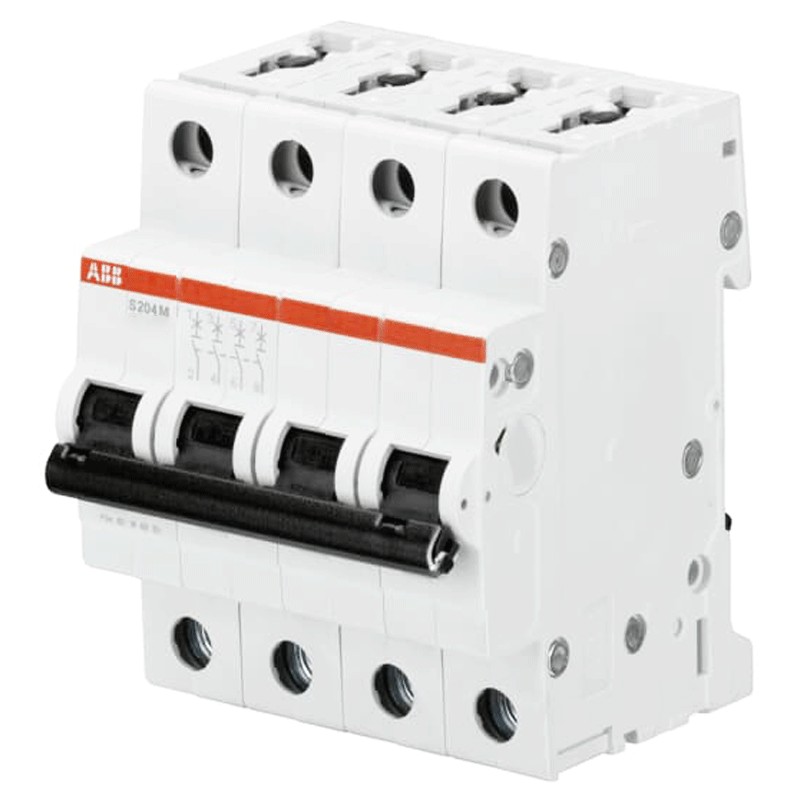

Interrupteur magnétothermique Abb S204M 4P 63A 10kA courbe C 4M S544047
ABB S544047
4016779544047
Interrupteur magnétothermique Abb S204M-C25, protection maximale pour les systèmes triphasés, idéal pour les installations industrielles et tertiaires, avec les caractéristiques suivantes:
-
Nombre de pôles : 4P
-
Courant nominal : 63 A
-
Pouvoir de coupure nominal : 10 kA
-
Courbe de déclenchement : C
-
Tension de fonctionnement : Jusqu'à 440V AC / 125V DC
-
Degré de protection : IP20 (IP40 avec boîtier)
-
Nombre de modules : 4
154,43 €
Articles disponibles: 71
: 14
Payable également en 4 fois sans intérêt de:
38,61€
Souvent achetés ensemble
Magnétothermique Abb fiabilité et sécurité pour les tableaux de distribution
L' interrupteur magnétothermique Abb est conçu pour la protection des systèmes triphasés ou des réseaux monophasés complexes dans le secteur industriel, commercial ou tertiaire. La courbe en C est adaptée aux charges générales telles que les moteurs, les transformateurs et les alimentations mixtes, tolérant des surintensités temporaires jusqu'à 5 à 10 fois le courant nominal.
Pouvoir de coupure élevé pour une sécurité maximale
Avec un pouvoir de coupure nominal de 10 kA, ce magnétothermique garantit un pouvoir de coupure élevé en cas de court-circuit, minimisant ainsi le risque d'endommagement du système. La limitation d'énergie de classe 3 garantit son efficacité à contenir l'énergie qui passe pendant le déclenchement.
Robuste, durable et compatible
Conçu pour un montage rapide sur des rails DIN standard, le dispositif présente une isolation de classe II et une résistance mécanique de 20 000 cycles. La borne à vis bidirectionnelle Failsafe permet un câblage sûr avec des câbles jusqu'à 35 mm².
Spécifications Techniques Magnétothermique Abb
Caractéristiques Techniques
| Nombre de pôles | 4P |
| Courbe de déclenchement | C |
| Courant nominal (In) | 63 A |
| Pouvoir de coupure (Icu) | 25 kA @ 230 V AC 15 kA @ 400 V / 440 V AC |
| Pouvoir de service (Ics) | 7,5 kA @ 230 V AC |
| Tension d'isolation nominale (Ui) | 440 V |
| Tension d'impulsion (Uimp) | 4 kV |
| Tension de fonctionnement | Jusqu'à 440 V AC / 125 V DC |
| Fréquence nominale | 50 / 60 Hz |
| Perte de puissance | 12,8 W (3,2 W par pôle) |
| Catégorie de surtension | III |
| Degré de protection | IP20 (IP40 avec boîtier) |
| Installation sur rail DIN (EN 60715) - 4 modules | Rail DIN (EN 60715) - 4 modules |
| Température de fonctionnement | -25 °C / +55 °C |
| Section de câble supportée | Flexible : 0.75 - 25 mm² Rigide : 0.75 - 35 mm² |
| Couple de serrage des bornes | 2,8 Nm |
| Matériau du boîtier | Classe d'isolation II |
| Indicateur de position du contact | Rouge/vert (ON/OFF) |
Fiche technique
- Tension: 400VAC
- Modules: 4
- Pôles: 4P
- Courbe: C
- Pouvoir: 10KA
- Ampère: 63A
- Protections du circuit: Disjoncteurs
