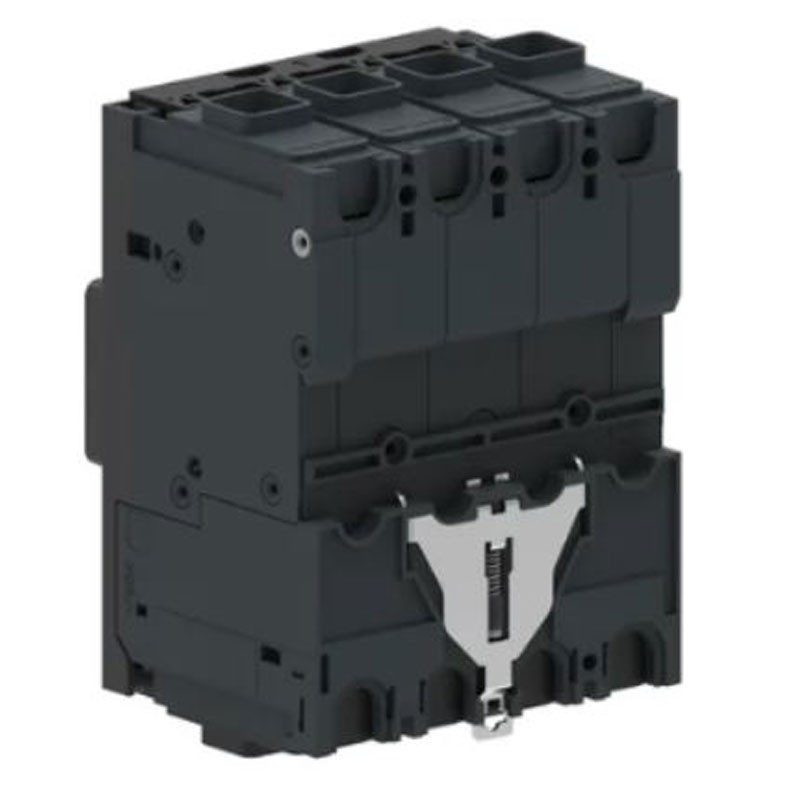

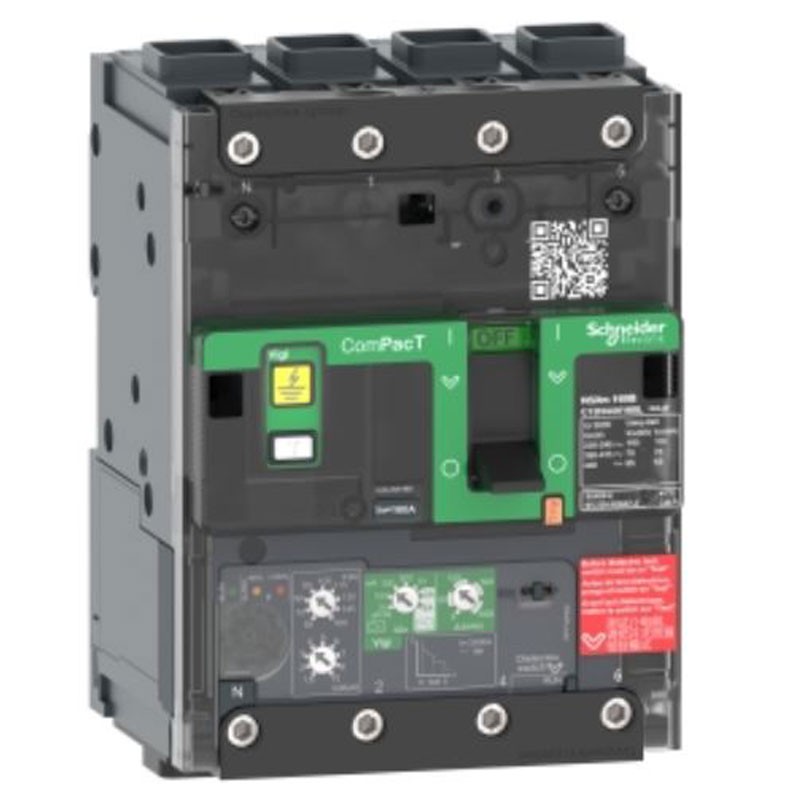

Disjoncteur boîtier moulé Schneider 160A NSXM 16KA 4P C12E44V160L
SNR C12E44V160L
3606481992437
Disjoncteur/disconnecteur différentiel magnétothermique à boîtier moulé Schneider ComPacT NSXm, avec les caractéristiques suivantes :
- Nombre de pôles 4P
- Position neutre gauche
- Courant nominal [In] 160 A à 40 °C
- Tension nominale de fonctionnement [Ue] 440 V AC 50/60 Hz
- Type de réseau CA
- Fréquence du réseau 50/60 Hz
- Capacité de déconnexion Oui selon IEC 60947-2
- Catégorie d'utilisation Catégorie A
- [IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 AC 50/60 Hz - 16 kA IEC 60947-2 IEC 60947-2 380...415 V AC 50/60 Hz - 10 kA IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 440 V AC 50/60 Hz
- Niveau de performance : E 16 kA 415 V AC
- Nom du déclencheur : "Micrologic 4.1
- Technologie de déclenchement : électronique
990,27 €
Articles disponibles: 7
Payable également en 4 fois sans intérêt de:
247,57€
Souvent achetés ensemble
Autres caractéristiques techniques :
- Série Schneider
- Fonctions de protection contre les déclenchements : LSoIR
- Type de commande Levier
- Montage de l'interrupteur Fixe
- Tension nominale d'isolement [Ui] 500 V AC 50/60 Hz
- Tension nominale de tenue aux chocs [Uimp] 8 kV
- Pouvoir de coupure nominal [Ics] 25 kA à 220...240 V AC 50/60 Hz selon IEC 60947-2 - 16 kA à 380...415 V AC 50/60 Hz selon IEC 60947-2 - 10 kA à 440 V AC 50/60 Hz selon IEC 60947-2
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique : 20000 cycles à 440 V In/2, 10000 cycles à 440 V In, 10000 cycles à 690 V In/2, 5000 cycles à 690 V In
- Puissance dissipée par pôle 12,21 W
- Installation de la plaque arrière
- Installation Horizontale et verticale
- Raccordements supérieurs Face avant
- Raccordements inférieurs Face avant
- Connexions : 1 connecteur Everlink 2,5...70 mm², cuivre flexible - 1 connecteur Everlink 2,5...95 mm², aluminium/cuivre rigide ou toronné
- Pas de connexion 35 mm avec diffuseurs - 27 mm Sans entretoises
- Espacement 9 mm 12 module
- Calibre de déclenchement 160 A à 40 °C
- Réglage de la protection thermique type Ir Réglable, 9 valeurs
- [Ir] Réglage de la protection thermique 63...160 A
- Temporisation de la protection thermique type tr Fixe
- [tr] Temporisation de la protection thermique long délai 200 s à 1,5 x Ir - 8 s à 6 x Ir - 5 s à 7,2 x Ir
- Réglages de la protection neutre 1 x Ir ("4D")
- Mémoire thermique : 20 minutes avant et après le déclenchement
- Type de réglage de la protection à retardement court Isd Réglable, 9 valeurs
- [Réglage de la protection à court terme 1,5...10 x Ir
- Temporisation de la protection à retard court type tsd Fixe
- Réglage de la protection instantanée de type Ii Fixe
- [Ii] Réglage de la protection instantanée 2000 A
- Protection différentielle Intégrée
- Type de protection différentielle Classe A - Classe AC
- Régulation de la protection différentielle type IΔn Réglable
- Signalisation locale : Drapeau (vert) présence de contacts auxiliaires :
- Largeur 108 mm
- Largeur 108 mm Hauteur 144 mm
- Profondeur (D) 80 mm
- Couleur Gris (RAL 7016)
[IΔn] Protection différentielle régulation 30 mA :
- 100 mA
- 300 mA
- 500 mA
- 1 A
- 3 A
- 5 A
Sensibilité différentielle :
- 30 mA pour la classe A
- 100 mA pour la classe A
- 300 mA pour la classe A
- 500 mA pour la classe A
- 1 A pour la classe A
- 30 mA pour la classe AC
- 100 mA par classe AC
- 300 mA par classe AC
- 500 mA par classe AC
- 1 A par classe AC
- 3 A par classe AC
- 5 A par classe AC
Temps de protection différentielle :
- 0 ms
- 60 ms
- 150 ms
- 500 ms
- 1000 ms
Nombre d'emplacements pour les auxiliaires électriques :
- 1 emplacement pour contact auxiliaire OF
- 1 emplacement pour contact d'alarme SD
- 1 emplacement pour bobine d'ouverture MN ou MX
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Pôles: 4P
- Pouvoir: 16KA
