Déchargeur de surtension Dehn 40KA type 2 pour réseaux TT et TN-S 952310
DEH 952310
4013364108479

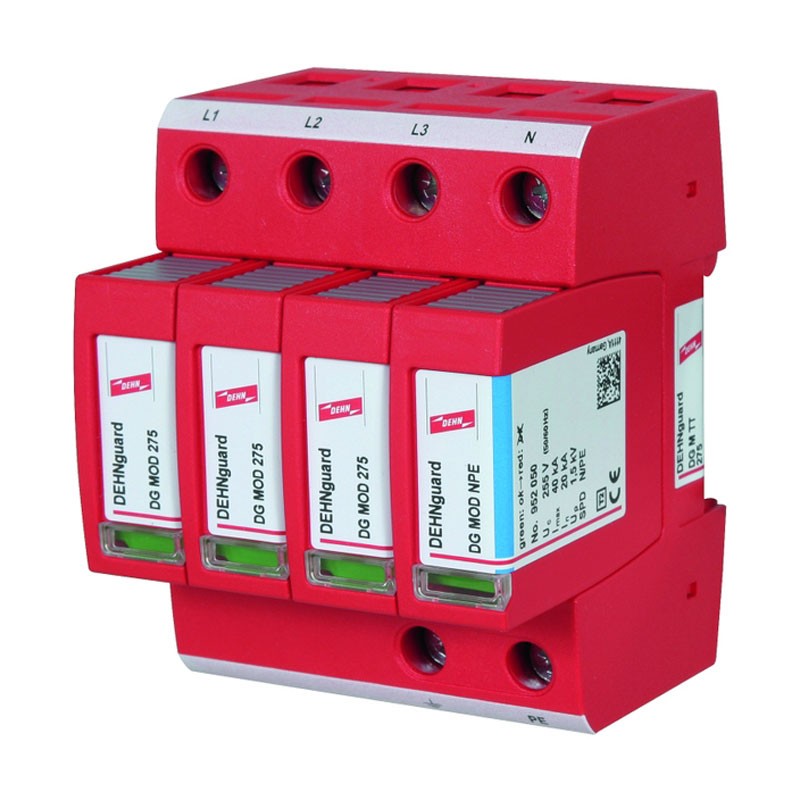

Déchargeur de surtension Dehn, modèle DG M TT 275, 40KA Type 2 pour réseaux TT et TN-S (circuit 3+1).
236,87 €
Articles disponibles: 8
Payable également en 4 fois sans intérêt de:
59,22€
Les parafoudres de type 2 sont des parafoudres qui protègent le système contre les surtensions et les pointes qui peuvent être causées par des travaux de maintenance sur la ligne par l'opérateur.
Avantages
- Unité complète, prête à être câblée, composée d'un élément de base et de modules de protection enfichables.
- Capacité de décharge élevée grâce à des varistances/éclateurs à l'oxyde de zinc puissants.
- Sécurité élevée de l'appareil grâce au dispositif de contrôle "Thermo-Dynamik-Control".
Caractéristiques :
- SPD selon la norme EN 61643-11 / ... IEC 61643-11 Type 2 / Classe II
- Coordination de l'énergie vers le dispositif terminal ( 10 m) Type 2 + Type 3
- Tension nominale AC (UN) 230 / 400 V (50 / 60 Hz)
- Tension continue maximale en courant alternatif
- L-N (UC ) 275 V (50 / 60 Hz)
- Tension continue maximale AC
- N-PE (UC ) 255 V (50 / 60 Hz)
- Courant nominal de décharge impulsionnelle (8/20 µs) (In ) 20 kA
- Courant de décharge impulsionnel maximal (8/20 µs) (Imax ) 40 kA
- Niveau de protection
- L-N/
- N-PE (UP ) 1,5 / 1,5 kV
- Niveau de protection
- L-N /
- N-PE avec 5 kA (UP ) 1 / 1.5 kV
- Capacité à suivre le courant du secteur
- N-PE (Ifi ) 100 Aeff
- Temps de déclenchement
- L-N (tA ) 25 ns
- Temps de déclenchement
- N-PE (tA ) 100 ns
- Protection maximale contre les surintensités du réseau 125 A gG
- Court-circuit avec protection contre la surintensité du réseau (ISCCR ) 50 kAeff.
- Tension TOV
- L-N (UT) Caractéristique 335 V / 5 sec. étanchéité
- Tension TOV
- L-N (UT) Caractéristique 440 V / 120 min. sécurité
- Tension TOV
- N-PE (UT) Caractéristique 1200 V / 200 ms étanchéité
- Température de fonctionnement (TU ) -40 °C ... +80 °C
- Indication de fonctionnement / défaut vert / rouge
- Nombre de ports 1
- Section de raccordement (min.) 1,5 mm2 rigide / flexible
- Section de raccordement (max.) 35 mm2 semi-rigide / 25 mm2 flexible
- Montage sur rail profilé de 35 mm selon la norme EN 60715
- Matériau du boîtier thermoplastique, couleur rouge, UL 94 V-0
- Lieu d'installation à l'intérieur
- Degré de protection IP 20
- Dimensions 4 unités, DIN 43880
- Agréments KEMA, VDE, UL
- Courant d'impulsion de la foudre (10/350 µs)
- N-PE (Iimp ) 12 kA
- Niveau de protection
- L-PE (UP ) 1,5 kV.
Il n y ' a pas des avis
Fiche technique
- Modules: 4
- Pôles: 4P
- Courant Maximal: 40KA
- Type: 2
- Modèle: AC
- Protections du circuit: Protection contre les surtensions
