L'interrupteur magnétothermique est situé à côté du disjoncteur et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.

Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.



L'interrupteur différentiel magnétothermique présent dans le système électrique intègre trois protections différentes

• celle magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d'incendie ;
• celle thermique pour les surcharges dans la fourniture d'énergie électrique (par exemple, plus d'un appareil ménager en fonctionnement) ;
• celle différentiele, typique du sauveteur, qui protège le sujet d'une fuite de courant.



L'intervention de l'interrupteur différentiel de type AC est assurée pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :


• Série Bticino
• Tension 230 Vac
• Courant d'entrée 32A
• Pouvoir de coupure Icn 4,5kA
• Courbe d'intervention C
• Courant différentiel Idn 0,03A
• Type de différentiel AC
• 2 modules
• 1P+N pôles

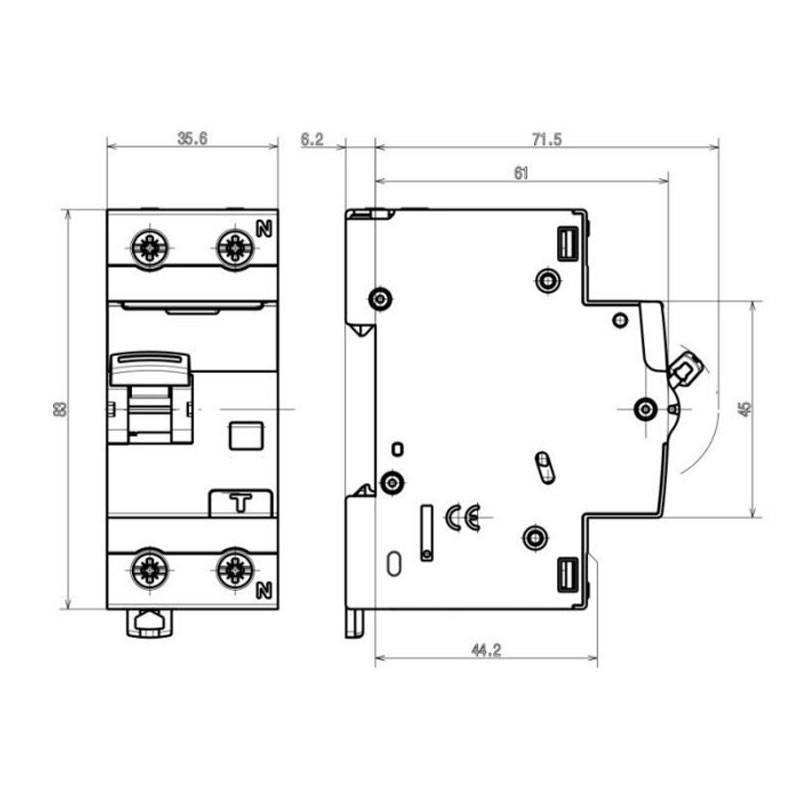

• Hauteur 83 mm
• Largeur 35.6 mm
• Profondeur 76 mm
• Section maximale du câble 25/35mmq
• Degré de protection IP20
