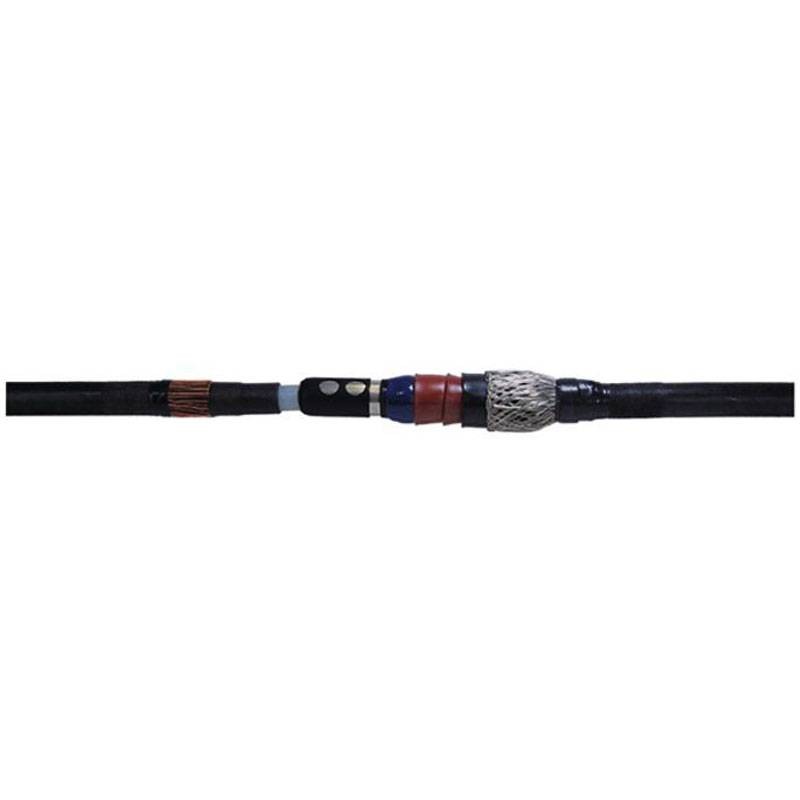

Joint droit unipolaire hybride CELLPACK connecteurs à vis 1P 24KV 258142
Joint droit hybride unipolaire CELLPACK complet avec connecteurs à vis pour câbles unipolaires blindés à isolation extrudée jusqu'à 36 kV avec les caractéristiques suivantes
- Niveaux de tension : U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV
- Longueur : 600 mm
- Diamètre au-dessus de l'âme isolante après enlèvement de la couche conductrice extérieure min : 19,9 mm
- Section nominale 24 kV min : 95 mm².
- Section nominale 24 kV max : 240 mm².
Joint droit unipolaire hybride CELLPACK connecteurs à vis 1P 24KV 258142
TTC
Souvent achetés ensemble
Les raccords droits hybrides CHMSV sont adaptés à tous les câbles unipolaires en plastique (PVC, PE, VPE, EPR). Ils permettent de connecter des câbles de différentes sections et matériaux conducteurs, même avec des constructions de câbles différentes en ce qui concerne la couche conductrice (graphitée, amovible ou dénudable) et la mise en œuvre du blindage (fil ou ruban de cuivre). Avec connecteur à vis.
Peut également être utilisé pour les câbles Um = 7,2 kV, dans ce cas, veuillez vérifier le diamètre minimum sur l'isolation du câble.
Propriétés :
- Contrôle de champ sûr grâce à des éléments de contrôle de champ en silicone à élasticité permanente.
- Pour les conducteurs Cu et AI
- Pour tous les câbles avec blindage en fil de cuivre ou en ruban
- Grandes sections de câbles et de conducteurs
- Montage rapide, facile et sûr
- Prêt pour des applications immédiates
- Large éventail d'applications grâce au connecteur à vis intégré
Applications :
- Environnement intérieur
- Extérieur
- Terre
- Eau
- Gaines de câbles
- Conduits
Fiche technique
- Typologie :
- Joints
