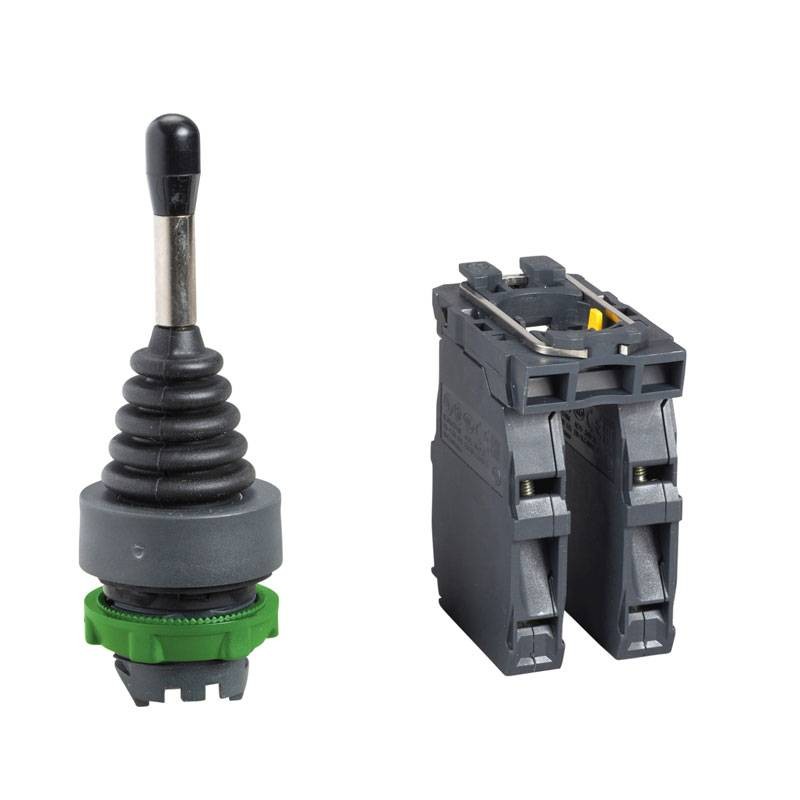

Le manipulateur Harmony XB5 de Schneider Electric fonctionne avec un mécanisme de retour à zéro à 4 voies et à ressort. Il s'adapte à un trou de 22 mm. Il est alimenté par des bornes à vis. Il possède 1 contact NO et un embout en plastique. Ce manipulateur fournit une interface ergonomique pour le contrôle des machines.



Il s'installe facilement dans des ouvertures de panneau standard de 22 mm de diamètre et peut être connecté aux circuits de commande avec des bornes à vis classiques. Il offre un contrôle simple et précis des machines dans de nombreuses applications industrielles. Grâce à son indice IP66, il résiste aux chocs et aux vibrations, est protégé contre la poussière et la pénétration de liquides, et est idéal pour une utilisation dans des environnements difficiles.




Plus d'informations :

• Lunette en plastique
• La conception modulaire simplifie la maintenance post-installation, la modification et la mise à niveau.
• Conçu pour s'adapter à un trou standard de 22 mm afin de garantir la compatibilité avec les machines existantes.
• Une large plage de températures de fonctionnement de -25°C à 70°C assure une grande polyvalence d'utilisation.
• Idéal pour les applications nécessitant une bonne résistance chimique et/ou une double isolation électrique




Connexions des bornes

• Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble selon EN 60947-1
• Bornes à vis, > = 1 x 0,22 mm² sans extrémité de câble selon EN 60947-1



Forme de la tête (vis)

• Tête Phillips compatible avec le tournevis Philips no 1
• Tête Phillips compatible avec le tournevis pozidriv n° 1
• Fente compatible avec un tournevis plat de Ø 4 mm
• Fente compatible avec la plaque tournevis de Ø 5,5 mm



Durée de vie électrique :

• 1000000 cycles, AC-15, 2 A à 230 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
• 1000000 cycles, AC-15, 3 A à 120 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
• 1000000 cycles, AC-15, 4 A à 24 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
• 1000000 cycles, DC-13, 0,2 A à 110 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
• 1000000 cycles, DC-13, 0,5 A à 24 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C



Caractéristiques :

• Matériau de la tête : plastique
• Matériau de la base de fixation : plastique
• Type d'opérateur : Arbre d'entraînement de 54 mm de long
• Dimensions : hauteur 47 mm largeur 30 mm profondeur 132 mm
• Durée de vie mécanique : 1000000 cycles
• Couple de serrage : 0,81,2 Nm selon la norme EN 60947-1
• Protection contre les courts-circuits : fusible à cartouche 10 A de type gG selon EN/IEC 60947-5-1
• Courant nominal de fonctionnement : 0,1 A à 250 V, DC-13, R300 selon EN/IEC 60947-5-1 - 0,22 A à 125 V, DC-13, R300 selon EN/IEC 60947-5-1
• Traitement de protection : TH
• Température de stockage : -4070 °C
• Température ambiante de fonctionnement : -2570°C
• Classe II selon la norme IEC 60536
• Degré de protection IP : IP66 selon IEC 60529
• Degré de protection IK : IK03 selon IEC 50102
• Résistance aux vibrations : 5 gn (FA= 2500 Hz) selon IEC 60068-2-6
• Résistance aux chocs : 30 gn (durée = 18 ms) pour une accélération par demi-onde sinusoïdale selon la norme IEC 60068-2-27 - 50 gn (durée = 11 ms) pour une accélération par demi-onde sinusoïdale selon la norme IEC 60068-2-27
