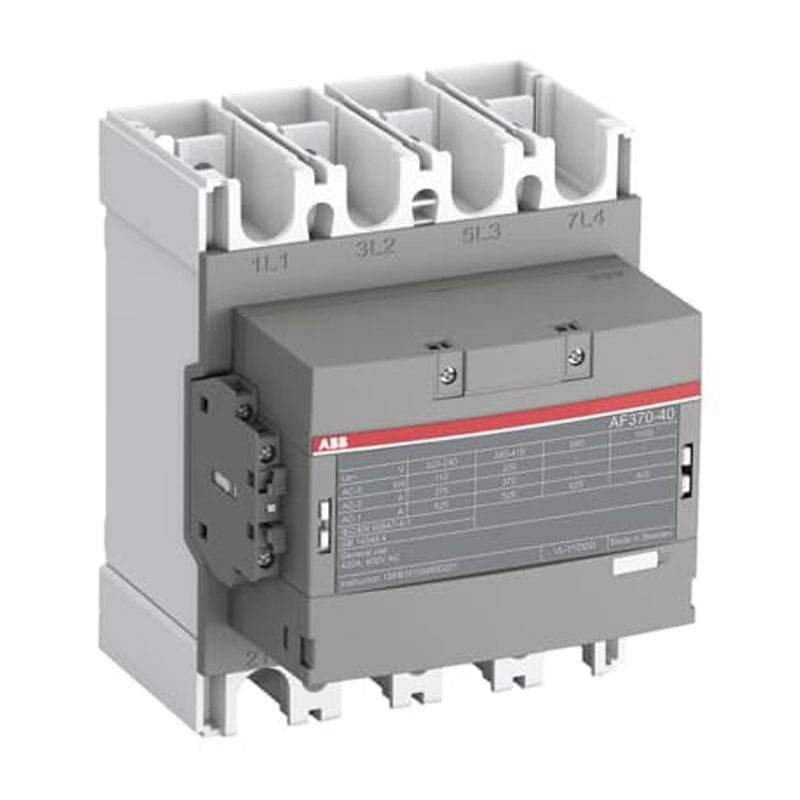

Contacteur tétrapolaire ABB 525A 4P AC1 100-250VAC/DC AF370401113
ABB AF370401113
7320500504390
Contacteur quadripolaire ABB AF370-40-11-13 (AF370401113) : 4 pôles haute performance avec bobine à large plage 100250 VAC/DC, 4 contacts principaux NO et auxiliaires 1NO+1NC, idéal pour commande et puissance dans les installations industrielles jusqu'à 1000 V.
-
4P (quadripolaire) avec 4 contacts principaux NO pour gestion de lignes triphasées + neutre ou charges multiples
-
Bobine 100250 VAC/DC : flexibilité maximale sur différentes alimentations, simplifie les stocks et la maintenance
-
Courant AC-1 jusqu'à 525 A à 690 V (40°C) : adapté aux charges résistives et distribution de puissance
-
Courant AC-3 370 A (55°C) : idéal pour commande de moteurs en démarrage/service
-
Puissance AC-3 jusqu'à 200 kW à 380/400-440 V (et 110 kW à 220/240 V)
-
Auxiliaires intégrés 1 NO + 1 NC pour retour d'information, interverrouillages et logiques de commande
1 160,95 €
Articles disponibles: 3
Payable également en 4 fois sans intérêt de:
290,24€
Contacteur ABB AF370 : contrôle de puissance fiable pour installations industrielles
Le contacteur ABB AF370-40-11-13 est conçu pour des applications nécessitant une continuité opérationnelle et une capacité de manœuvre élevée. La configuration quadripolaire (4P) le rend particulièrement polyvalent : il permet de commander des circuits triphasés avec neutre, de gérer des charges distribuées ou de réaliser des sectionnements contrôlés sur plusieurs lignes. C'est un choix typique dans les tableaux de distribution, les installations HVAC de grande taille, l'automatisation industrielle et les démarrages moteur avec des consommations élevées.
Bobine à large plage 100-250 VAC/DC : un seul code pour plusieurs installations
L'un des points forts de la série AF est la bobine à large plage : 100-250 VAC/DC. Cela signifie que le même contacteur peut être utilisé sur des installations avec des alimentations de commande différentes (AC ou DC), réduisant ainsi la nécessité de stocker plusieurs variantes et rendant plus rapides les interventions de remplacement. Dans les environnements de production, cette flexibilité se traduit par une maintenance plus simple et moins d'arrêts d'installation.
Performances électriques : AC-1 pour charges résistives, AC-3 pour moteurs
Le modèle AF370 offre des capacités importantes tant en AC-1 (charges principalement résistives ou peu inductives) qu'en AC-3 (manœuvre moteurs). En AC-1, il atteint jusqu'à 525 A à 690 V (40°C), avec des valeurs qui s'adaptent aux températures de fonctionnement (ex. 425 A à 60°C). En AC-3, il maintient 370 A à 55°C sur plusieurs tensions typiques d'alimentation moteurs, avec des puissances nominales allant jusqu'à 200 kW à 380/400-440 V. Cela le rend adapté aux lignes de processus, pompes, compresseurs, ventilateurs et groupes de puissance où la fiabilité de commutation est essentielle.
Contacts : puissance 4NO et auxiliaires 1NO+1NC pour logiques complètes
L'équipement de 4 contacts principaux NO permet la commutation de la puissance sur 4 pôles, tandis que les contacts auxiliaires 1 NO + 1 NC sont parfaits pour les signalisations d'état, l'auto-maintien, les consentements, les interverrouillages et l'intégration avec PLC ou circuits de commande. C'est une configuration très pratique car elle évite l'ajout immédiat de blocs auxiliaires externes dans de nombreuses applications standard.
| DONNÉES GÉNÉRALES | |
|---|---|
| Nombre de contacts principaux NO : | 4 |
| Nombre de contacts principaux NC : | 0 |
| Nombre de contacts auxiliaires NO : | 1 |
| Nombre de contacts auxiliaires NC : | 1 |
| Nombre de pôles : | 4P |
| DONNÉES ÉLECTRIQUES | |
| Tension nominale de fonctionnement : | Circuit Principal 1000 V |
| Fréquence nominale (f) : | Circuit Principal 50 Hz Circuit Principal 50 / 60 Hz |
| Courant thermique conventionnel en air libre (Ith) : | selon IEC 60947-4-1, Contacteurs Ouverts q = 40 °C 525 A |
| Courant nominal de fonctionnement AC-1 (Ie) : | (1000 V) 40 °C 400 A (1000 V) 60 °C 350 A (1000 V) 70 °C 290 A (690 V) 40 °C 525 A (690 V) 60 °C 425 A (690 V) 70 °C 350 A |
| Courant nominal de fonctionnement AC-3 (Ie) : | (415 V) 55 °C 370 A (440 V) 55 °C 370 A (380 / 400 V) 55 °C 370 A (220 / 230 / 240 V) 55 °C 370 A |
| Puissance nominale de fonctionnement AC-3 (Pe) : | (415 V) 200 kW (440 V) 200 kW (380 / 400 V) 200 kW (220 / 230 / 240 V) 110 kW |
| Pouvoir de coupure nominal AC-3 selon IEC 60947-4-1 : | 8 x Ie AC-3 |
| Capacité de coupure nominale AC-3e : | 8.5 x Ie AC-3e |
| Pouvoir de fermeture nominal AC-3 selon IEC 60947-4-1 : | 10 x Ie AC-3 |
| Capacité de fermeture nominale AC-3e : | 12 x Ie AC-3e |
| Dispositifs de protection contre les courts-circuits : | Fusibles Type gG 630 A |
| Courant nominal admissible de courte durée (Icw) : | à 40 °C Température Ambiante, en Air Libre, à partir d'un État Froid 10 s 600 A à 40 °C Température Ambiante, en Air Libre, à partir d'un État Froid 15 min 1709 A à 40 °C Température Ambiante, en Air Libre, à partir d'un État Froid 1 min 3700 A à 40 °C Température Ambiante, en Air Libre, à partir d'un État Froid 1 s 2960 A à 40 °C Température Ambiante, en Air Libre, à partir d'un État Froid 30 s 1208 A |
| Puissance de coupure maximale : | cos phi=0.45 (cos phi=0.35 pour Ie > 100 A) à 440 V 5000 A |
| Tension nominale d'isolement (Ui) : | selon IEC 60947-4-1 et VDE 0110 (Gr. C) 1000 V selon UL/CSA 600 V |
| Tension de tenue aux impulsions (Uimp) : | Circuit Principal 8 kV |
| Fréquence maximale de commutation électrique : | AC-1 300 cycles par heure AC-3 300 cycles par heure |
| Durée mécanique : | 5 millions |
| Fréquence maximale de commutation mécanique : | 300 cycles par heure |
| Limites de fonctionnement de la bobine : | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (à θ ≤ 70 °C) |
| Tension nominale du circuit de commande (Uc) : | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V Fonctionnement en DC 100 ... 250 V |
| Perte de puissance : | à Conditions Opérationnelles Nominales par Pôle 72 W |
| Temps de manœuvre : | Entre la désactivation de la bobine et l'ouverture du contact NO 45 ... 80 ms Entre l'activation de la bobine et la fermeture du contact NO 30 ... 60 ms |
| Sections des câbles-circuit principal : | Flexible 2 x 70 ... 185 mm² Câble Al Rigide 1 x 185 ... 240 mm² Câble Cu Rigide 1 x 6 ... 300 mm² Câble Cu Rigide 2 x 70 ... 185 mm² |
| Sections des câbles-circuit auxiliaire : | Flexible avec embout 1x 0.75 ... 2.5 mm² Flexible avec embout 2x 0.75 ... 2.5 mm² Flexible avec embout isolé 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Solide 2 x 1 ... 4 mm² Toronné 2 x 1 .... 4 mm² |
| Capacité de connexion : | Flexible 2 x 70 ... 185 mm² Câble Cu Rigide 2 x 70 ... 185 mm² |
| Degré de protection : | selon IEC 60529, IEC 60947-1, EN 60529 Bornes Auxiliaires IP40 selon IEC 60529, IEC 60947-1, EN 60529 Bobines IP20 selon IEC 60529, IEC 60947-1, EN 60529 Bornes Principales IP00 |
| Couple de serrage : | Cosse de câble 9 N·m Circuit Principal 22 ... 43 N·m |
| Type de borne : | Circuit Principal : Barres |
| Nom du produit : | Contacteurs au-delà de 100A |
| DIMENSIONS ET POIDS | |
| Largeur du produit : | 184 mm |
| Profondeur du produit : | 180 mm |
| Hauteur du produit : | 225 mm |
| Poids net du produit : | 5.7 kg |
Il n y ' a pas des avis
Fiche technique
- Typologie : Contacteurs
- Tension: 400/440VAC
- Pôles: 4P
- Ampère: 525A
