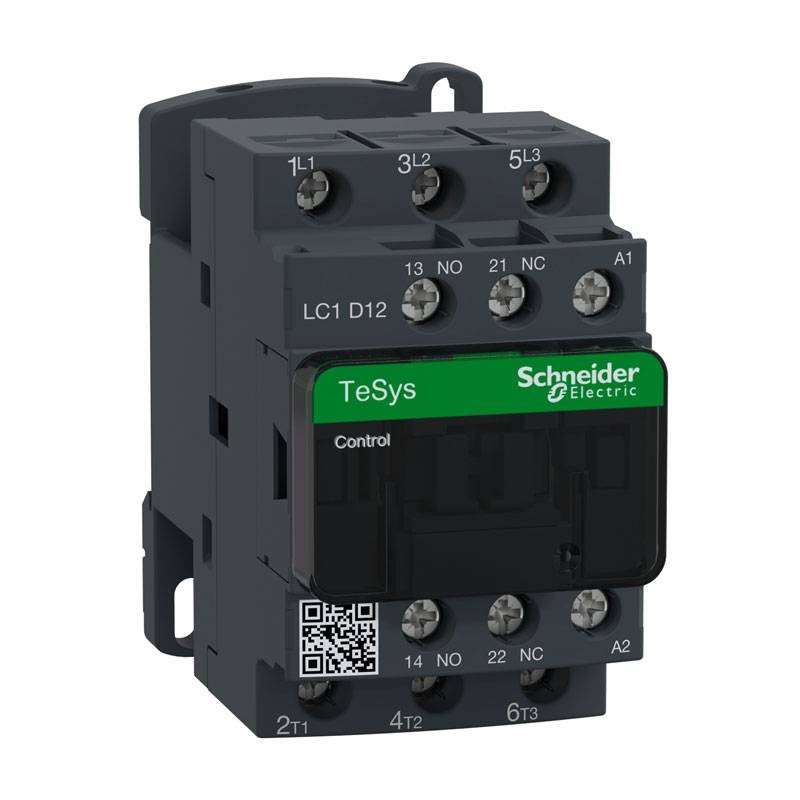

Contacteur Schneider TeSys LC1D 3P 12A AC3 380 V AC LC1D12Q7
SNR LC1D12Q7
3389110349320
Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :
- Nombre de pôles : 3
- Tension nominale de fonctionnement
- Ue : <= 690 V "AC" 25...400 Hz Circuit de puissance - <= 300 V DC Circuit de puissance
- Courant nominal de fonctionnement
- Ie : 25A 60 °C) "AC" AC-1 pour circuit de puissance à <= 440 V - 12A 60 °C) "AC" AC-3 pour circuit de puissance à <= 440 V - 12A 60 °C) "AC" AC-3e pour circuit de puissance à <= 440 V
- Composition des pôles de contact : 3 NO
- Compatibilité des contacts : M2
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Tension nominale de résistance aux chocs : 6 kV selon IEC 60947
48,38 €
Articles disponibles: 6
: 1
Payable également en 4 fois sans intérêt de:
12,10€
Souvent achetés ensemble
LC1D12Q7 est un contacteur TeSys D à 3 pôles de Schneider Electric pour des applications moteur jusqu'à 5,5 kW à 400 V. Il comprend une bobine de 380 V 50/60 Hz AC, des contacts auxiliaires intégrés 1NO+1NC (contact miroir NC) et un raccordement par bornes à vis. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié pour de multiples normes (IEC, UL, CSA, CCC, EAC, Marine) et compatible Green Premium (RoHs/Reach)
Tension nominale d'utilisation (Ue)
- <= 690 V "AC" 25...400 Hz Circuit de puissance
- <= 300 V DC Circuit d'alimentation
Courant nominal de fonctionnement (Ie) :
- 25 A 60 °C) "AC" AC-1 pour circuit d'alimentation à <= 440 V
- 12 A 60 °C) AC-3 "AC" pour circuit d'alimentation à <= 440 V
- 12 A 60 °C) AC-3e "AC" pour circuit de puissance à <= 440 V
Puissance du moteur (kW)
- 3 kW à 220...230 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3)
- 3,7 kW à 400 V 'AC' '50/60 Hz' (AC-4)
- 3 kW à 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3e)
Puissance du moteur en hp
- 0,5 cv à 115 V pour 1 moteur phase "AC" "50/60 Hz" moteurs
- 2 hp à 230/240 V pour les moteurs "AC" 1 phase "50/60 Hz".
- 3 cv à 200/208 V pour moteurs triphasés" AC" "50/60 Hz" "3 cv à 230/240 V pour moteurs triphasés
- 3 cv à 230/240 V pour les moteurs triphasés" AC" "50/60 Hz"
- 7,5 hp à 460/480 V pour les moteurs triphasés" AC" "50/60 Hz
- 10 hp @ 575/600 V pour les moteurs triphasés" AC" "50/60 Hz"
Courant thermique conventionnel à l'air libre
- 25 A à <60 °C pour le circuit de puissance
- 10 A à <60 °C pour le circuit de signalisation
Pouvoir de coupure nominal Irms :
- 250 A à 440 V pour le circuit de puissance selon IEC 60947
- 140 A AC pour le circuit de signalisation selon IEC 60947-5-1
- 250 A DC par circuit de signalisation selon IEC 60947-5-1
Courant nominal de courte durée
- 105 A à <40 °C - 10 s pour le circuit de puissance
- 210 A à <40 °C - 1 s pour le circuit de puissance
- 30 A à <40 °C - 10 min pour le circuit d'alimentation
- 61 A à <40 °C - 1 min pour le circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Jauge à fusibles associée
- 10 A gG pour le circuit de signalisation selon la norme IEC 60947-5-1
- 40 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 25 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Tension d'isolation nominale
- 690 V selon la norme IEC 60947-4-1 Circuit d'alimentation
- 600 V certifié CSA Circuit d'alimentation
- 600 V certifié UL Circuit d'alimentation
- 690 V selon IEC 60947-1 circuit de signalisation
- Circuit de signalisation certifié CSA 600 V
- Circuit de signalisation certifié UL 600 V
Caractéristiques :
- Durée de vie mécanique : 15 Mcicles
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Raccordement mécanique type 1 NO + 1 NC selon IEC 60947-5-1
- Contact miroir type 1 NC conforme à la norme IEC 60947-4-1
- Tension de commutation minimale : 17V par circuit de signalisation
- Courant de commutation minimal : 5 mA par circuit de signalisation
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Degré de protection IP : IP20 Face avant selon IEC 60529
- Dimensions et poids : hauteur 77 mm largeur 45 mm profondeur 86 mm poids : 325 grammes
Il n y ' a pas des avis
Fiche technique
- Typologie : Contacteurs
- Pôles: 3P
- Degré de protection: IP20
