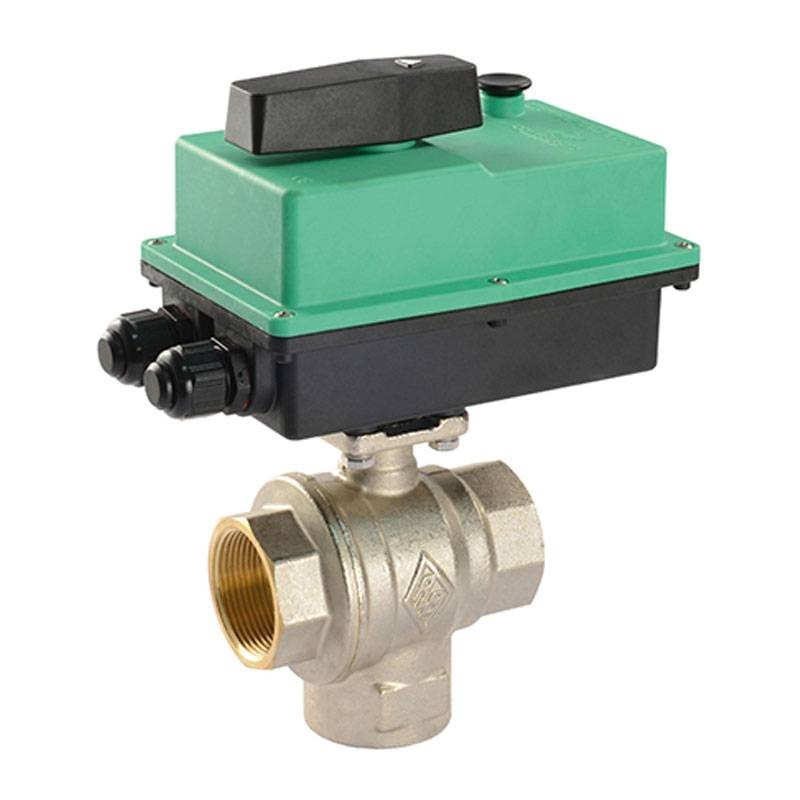

Vanne Motorisée Comparato Compact Pro 3 Voies 230V 1 1/2 CY222AE3E5
CMP CY222AE3E5
Vanne motorisée Comparato COMPACT PRO en laiton de haute qualité, avec actionneur électrique ALL-IN-ONE pour un contrôle précis et sûr du débit. Microrupteurs auxiliaires pour l'ouverture et la fermeture inclus. Idéale pour les applications industrielles, HVAC, traitement de l'eau et systèmes de fluides alternatifs, avec les caractéristiques suivantes :
-
Nombre de voies : 3 Femelle/Femelle laiton
-
Commande électrique : All-in-One 2 points avec relais/3 points sans relais
-
Diamètre nominal : DN40 (1 1/2 pouce)
-
Alimentation électrique : 230V
-
Consommation électrique : 24VA
-
Pression nominale : PN10
-
Temps de manœuvre : 45 sec pour 90 degrés
-
Degré de protection : IP67
-
Moteur : synchrone bidirectionnel, contrôle du débit précis et fiable
476,79 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
119,20€
Vanne motorisée Comparato : polyvalence et technologie pour le contrôle des fluides
La vanne motorisée Comparato Compact Pro 3 voies en version verticale 1 1/2 pouce FFF, avec corps en laiton et actionneur électrique intégré, est conçue pour une utilisation professionnelle et intensive dans les systèmes industriels, HVAC, de traitement de l'eau, de réfrigération et d'automatisation. Sa conception compacte et robuste, associée au système de commande électrique ALL-IN-ONE, permet un contrôle précis et silencieux du débit, même dans des environnements difficiles.
Fiabilité totale pour les installations industrielles et techniques
Conçue pour fonctionner dans des systèmes avec des fluides chauds ou froids, de l'eau potable, du glycol, de l'air comprimé ou des fluides énergétiques alternatifs, la vanne garantit une grande résistance mécanique et environnementale, grâce à son degré de protection IP67, qui la rend apte à fonctionner même dans des environnements humides ou poussiéreux. Le moteur synchrone bidirectionnel permet un mouvement fluide et contrôlé, avec un faible niveau sonore de 42 dB(A) à une distance de 1 mètre.
Fonctions avancées : micro-interrupteurs et ouverture manuelle
Le système comprend deux micro-interrupteurs supplémentaires pour gérer les signaux auxiliaires d'ouverture et de fermeture, ce qui augmente la flexibilité du système. L'ouverture manuelle par le haut, avec un indicateur visuel de position (flèche sur le levier), permet une intervention rapide même en l'absence d'alimentation électrique, en garantissant la continuité opérationnelle et la sécurité.
Efficacité énergétique et facilité d'installation
L'actionneur ne consomme que 24 VA et comprend une résistance interne de 3 W pour la protection thermique. Les connexions électriques avec un bornier interne simplifient les opérations de câblage, réduisant le temps d'installation et facilitant la maintenance.
Domaines d'application
La vanne Compact Pro est idéale pour
-
Systèmes de chauffage et de refroidissement (HVAC)
-
Systèmes d'automatisation et de gestion centralisés
-
Systèmes de réfrigération au glycol (jusqu'à 30 %)
-
Systèmes de traitement de l'eau potable et technique
-
Circuits de distribution en milieu industriel
-
Systèmes d'énergie alternative
-
Lignes d'air comprimé
Spécifications techniques Vanne Motorisée 3 voies Comparato
Spécifications générales
| Paramètre | Valeur |
|---|---|
| Série | Compact Pro ALL-IN |
| Type de vanne | 3 voies motorisées - vertical FFF |
| Raccordement hydraulique | 1 1/2 pouce (DN40) fileté femelle |
| Corps de vanne | Laiton - passage intégral |
| Température admissible du fluide | Compatible avec les systèmes de réfrigération et les systèmes thermiques |
Moteur et électronique
| Paramètre | Valeur |
|---|---|
| Alimentation électrique | 230 V AC - 50/60 Hz |
| Moteur | Synchrone bidirectionnel |
| Couple nominal | 22 Nm |
| Temps de manœuvre | 45 secondes / 90 degrés |
| Consommation électrique | 24 VA |
| Résistance chauffante | 3 W |
| Degré de protection | IP67 |
| Niveau de bruit max. | 42 dB(A) à 1 m |
Contrôle et connexions
| Paramètre | Valeur |
|---|---|
| Commande | 3 points sans relais / 2 points avec relais |
| Connexions électriques | Bornier interne |
| Microrupteurs | 2 auxiliaires d'ouverture et de fermeture |
| Indicateur visuel de position | Flèche sur le levier |
Il n y ' a pas des avis
Fiche technique
- Typologie : Vannes Motorisées
- Attaque: F - F
- Raccords: 1-1/2 pouces
