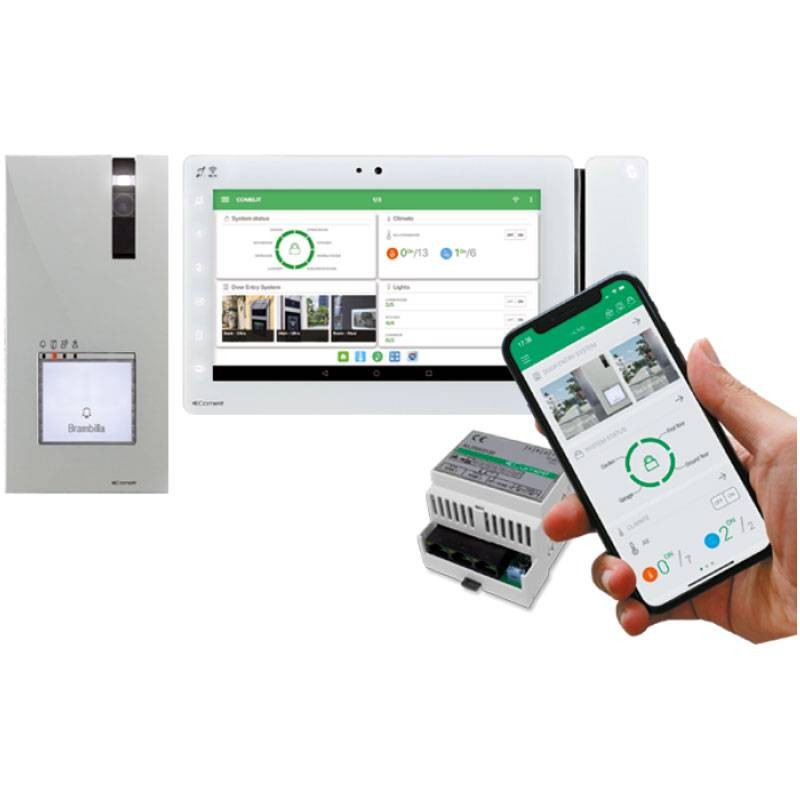

Spécifications des composants du kit :

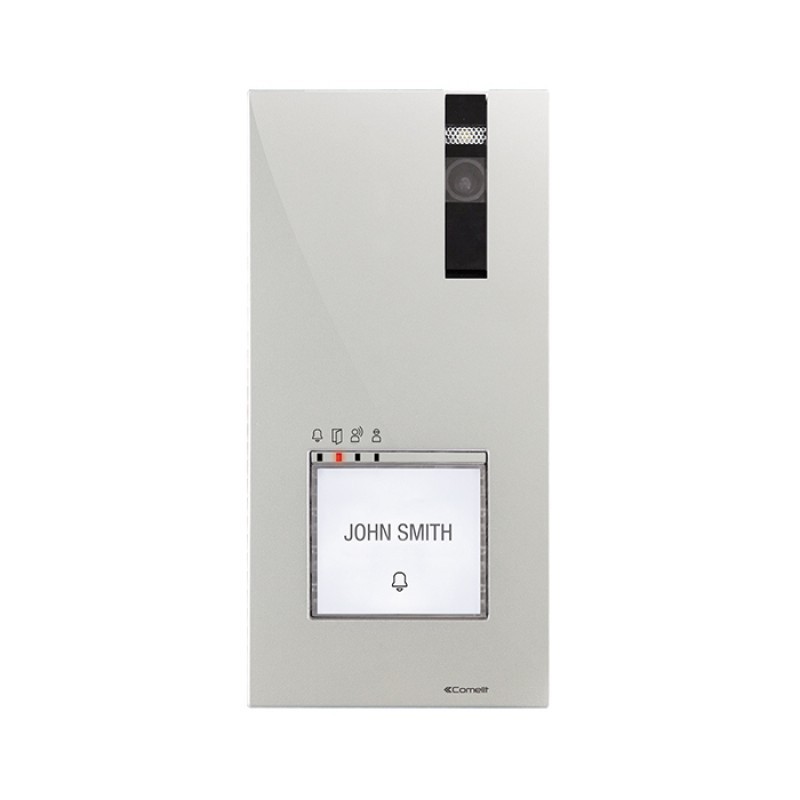

Platine de rue Quadra :

Platine de rue vidéo murale de la série Quadra. Façade en aluminium moulé sous pression, caméra couleur et simple LED pour l'éclairage nocturne. Boutons mécaniques avec possibilité de réglage de 1 à 4 boutons d'appel par dip switch. LED de signalisation pour l'appel envoyé, l'ouvre-porte activé, le parlophone activé et le système occupé. Réglage du volume du haut-parleur et de la balance vocale. Alimentation POE. La platine de rue est préprogrammée en mode DHCP, avec l'adresse ViP 100 et le bouton effectue l'appel à l'adresse ViP 1. Dimensions (L x H x P) : 95x195x28mm.



Caractéristiques :

• Type monobloc
• Hauteur (mm) 195
• Largeur (mm) 95
• Profondeur (mm) 28
• Poids du produit (g) 500
• Couleur du produit Gris RAL 9006
• Montage mural Oui
• Systèmes compatibles VIP
• Microphone 6 mm (ø), omnidirectionnel
• Haut-parleur 36mm (ø), 8 Ohm, 1W
• Couleurs de la caméra
• Type de capteur CMOS 1/4
• Taille de l'objectif Objectif fixe (mm) 2,8
• Angle de vue (H x V - °) 100 x 55
• Sensibilité 0,1 (couleur)
• Résolution vidéo 1152x640
• Compression vidéo H.264
• Type d'alimentation PoE
• Alimentation PoE 36÷57VDC, PoE standard, Comelit PoE (56VDC)
• Consommation en veille (W) 2,5
• Absorption maximale (W) 4
• Type d'appel Boutons
• Type de bouton Mécanique
• Nombre de boutons (No.) 1
• Couleur du rétro-éclairage Blanc
• Bornes NO C V- RTE DO SE+ SE- CN1
• Nombre d'entrées (No.) 2
• Nombre de sorties (No.) 1
• Type de sorties Relais (C-NO-NC, 10A@12÷24 VAC/VDC), SE : impulsion de déclenchement 4A, courant de maintien 200mA pour serrures 12VAC/DC (impédance maximale 18 Ohm)
• Réglage du volume du haut-parleur
• Type de réseau local Ethernet 10 Mbit/s
• Attribution d'adresse IP DHCP
• Degré de protection IP54
• Degré de protection anti-vandalisme IK IK08
• Température de fonctionnement (°C) -25 à 55
• Humidité de fonctionnement (RH max) (%) 25 à 95
• Classe environnementale IV
• Certifications RoHS II - 2011/65/EU (EN IEC 63000:2018), EMC 2014/30/EU (EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)



Fonctions :

• Ouvre-porte Oui
• Nombre de relais auxiliaires (n°) 1
• Entrée pour le bouton local d'ouverture de la porte Oui
• Entrée pour le signal d'ouverture de la porte Oui

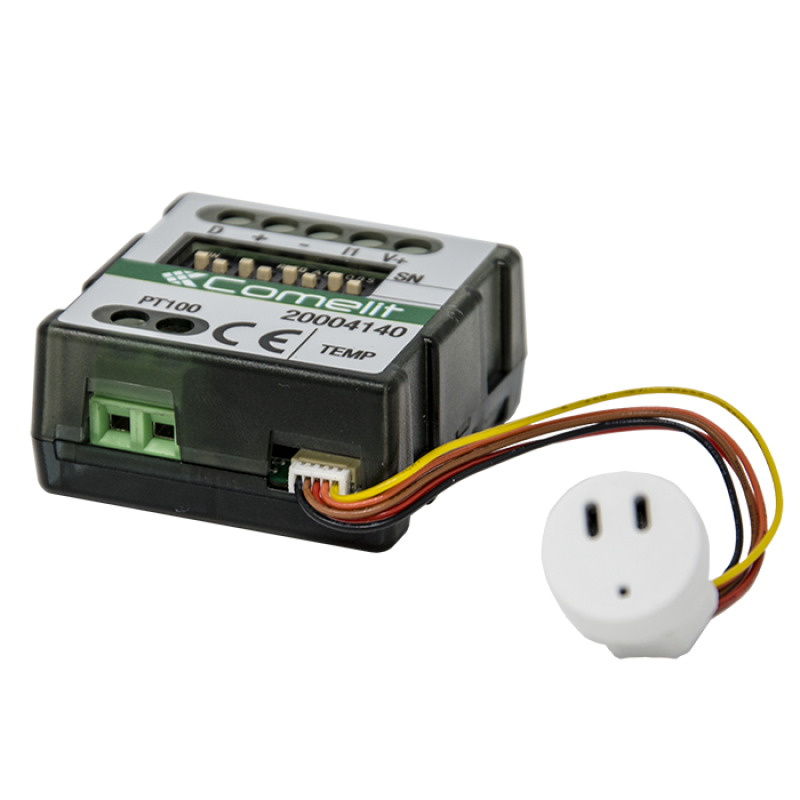

Module température humidité encastré PT100 20004140 :

Module encastrable SimpleHome avec une entrée pour la connexion d'une sonde de température et d'humidité Comelit (incluse dans le pack), une entrée pour les sondes de température PT100 standard (non incluses dans le pack) et une entrée numérique pour la connexion d'un contact de fenêtre ou d'un bouton de commande. Le module permet d'utiliser la sonde de température Comelit ou la sonde PT100 pour mesurer la température et l'humidité (sonde Comelit uniquement) dans la pièce et pour contrôler les systèmes de chauffage, de refroidissement, de VMC même à plusieurs vitesses (ventilo-convecteur, VMC, etc.) via des sorties relais ou une sortie analogique 0-10 V. Il comprend une fonction de contrôle du point de rosée. Il comprend une fonction de contrôle du point de rosée pour éviter la condensation sur le sol. L'entrée PT100 peut être utilisée en complément du capteur Comelit pour mesurer la température du sol et calculer ainsi le point de rosée avec précision ou pour éviter d'endommager le sol en cas de surchauffe. Le capteur de température et d'humidité Comelit peut être installé sur n'importe quelle série civile en appliquant un petit trou sur une plaque de recouvrement. Consommation de courant maximale : 5mA.



Caractéristiques :

• Montage encastré
• Contrôle de la température à plusieurs vitesses (ventilo-convecteur) Oui
• Contrôle de l'humidité à plusieurs vitesses Oui
• Contrôle du ventilo-convecteur Oui
• Sonde de température intégrée Oui
• Compatibilité avec les systèmes domotiques
• Connectivité Sorties analogiques 0-10V (n°) 1

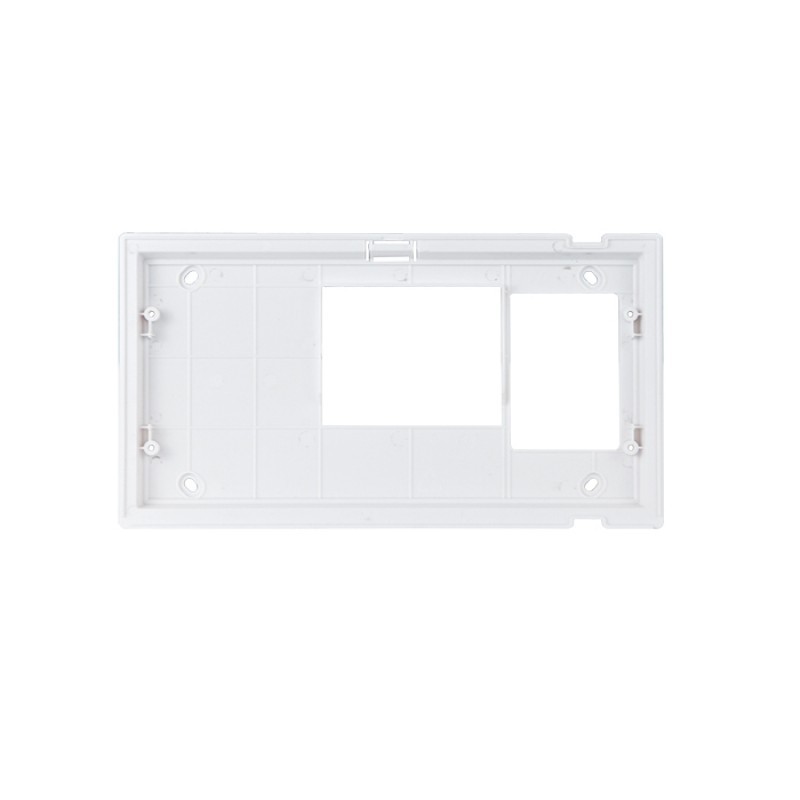

Support mural Maxi Manager 6821 :

Support mural pour Maxi Manager et Maxi monitor avec Android en ABS résistant aux UV. Couleur blanc RAL9003. Dimensions (L x H x P) : 216,4x117,5x16 mm.



Caractéristiques :

• Type ABS matériaux de revêtement
• Couleur du produit Blanc RAL9003
• Système audio/vidéo Simplebus 2 Oui
• Système Vip Oui
• Fixation murale

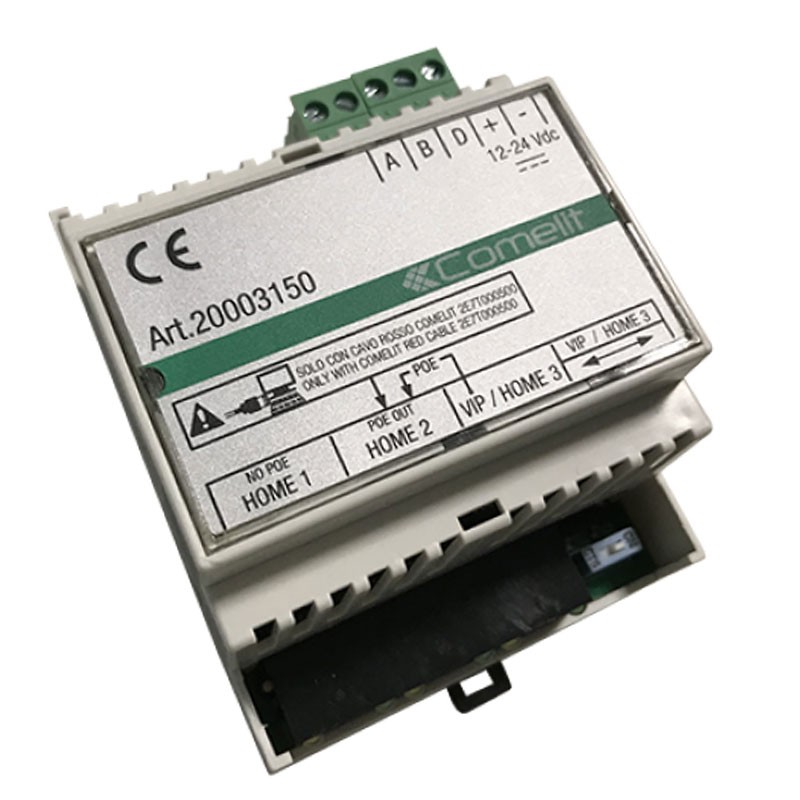

Comelit Hub code 20003150 :

Nouveau module pour la gestion locale et à distance du système SimpleHome. Grâce à l'application Comelit, il sera possible de gérer directement le système domotique à partir d'un smartphone ou d'une tablette, iOS ou Android. Il agit comme une passerelle pour les systèmes Comelit : il sera donc possible de communiquer avec le système de portier vidéo et le système d'alarme via le réseau local. Configuration facile : le module peut être configuré directement depuis SimpleProg ; aucune procédure de redirection de port n'est nécessaire pour la connexion à distance. Il est possible de contrôler toutes les fonctions du système domotique telles que les lumières, les volets, la climatisation, les charges. Des minuteries hebdomadaires, des scénarios ou des règles logiques peuvent être programmés. La configuration est envoyée directement aux superviseurs (Icona Manager et Maxi Manager) par le logiciel de programmation via le réseau LAN. Remarque : Icona Manager nécessite la version 3.0.0 ou supérieure pour communiquer avec le Comelit Hub.



Caractéristiques :

• Bornes amovibles Oui
• Montage sur rail DIN Oui
• Gestion de l'automatisation Oui
• Gestion de la charge Oui
• Gestion de l'ordonnancement Oui
• Bornes D + -
• Carte mémoire supportée Micro-SD (non amovible)
• Ports de communication 3 x RJ45 (Ethernet), SimpleHomeBus
• Hauteur (mm) 95
• Largeur (mm) 70
• Profondeur (mm) 59
• Poids du produit (g) 100
• Couleur du produit Blanc RAL9010
• Type de matériau de revêtement ABS
• Nombre de modules DIN (no.) 4
• ViP Oui
• Système domotique Oui

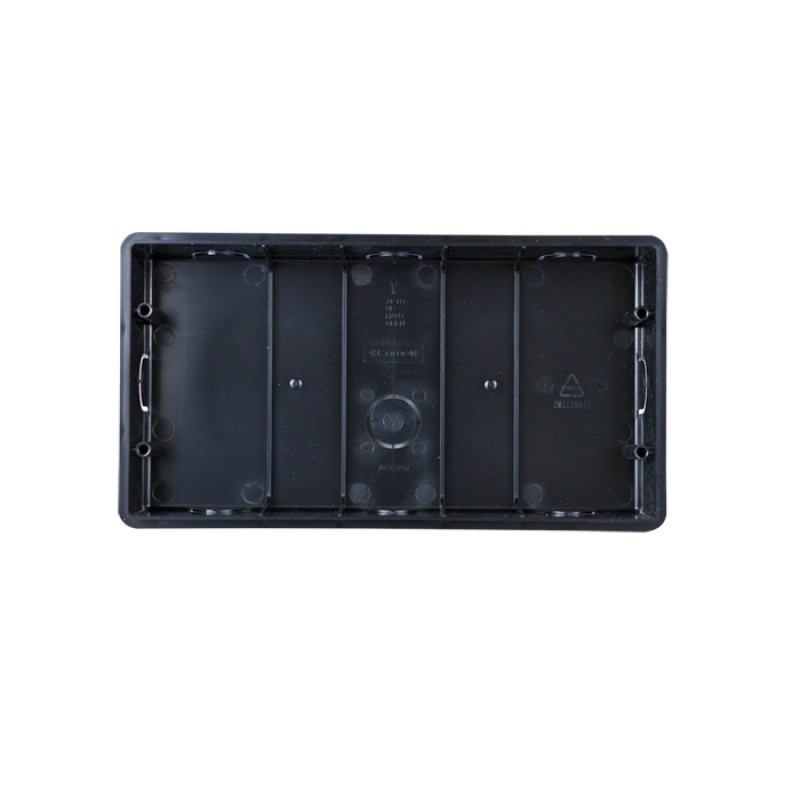

Boîte d'encastrement pour visiophone Maxi 6817

• Boîte d'encastrement pour visiophone Maxi en plastique ABS noir. Dimensions (L x H x P) : 212x115x50mm.

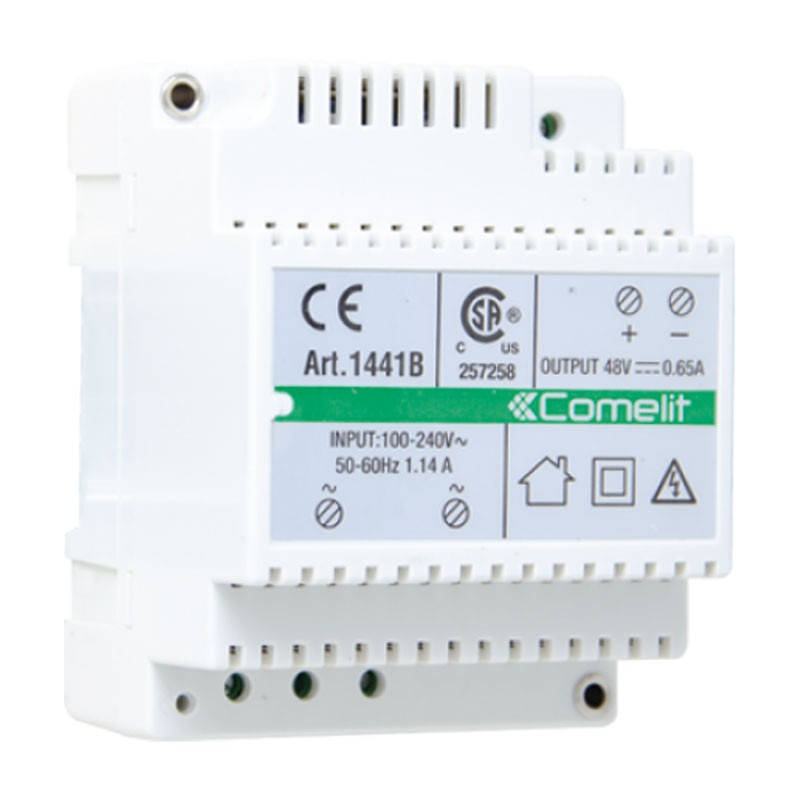

Alimentation 30W VIP 1441B :

Alimentation avec entrée 110Vac/240Vac et sortie 48Vdc. Puissance 30W. Alimentation sur rail Din (4 modules DIN). Dimensions : 70x90x62mm.

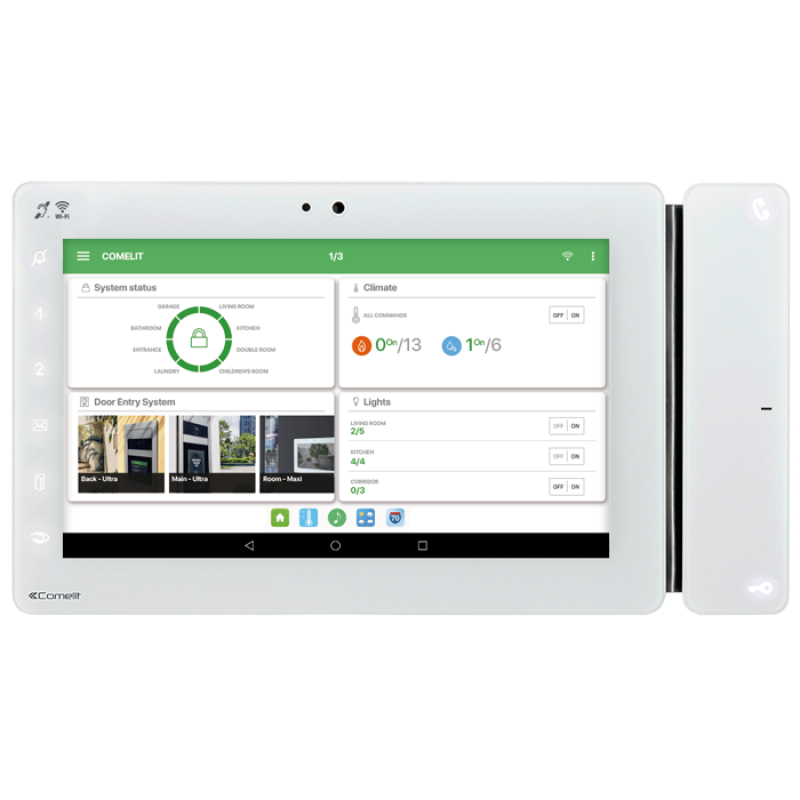

Superviseur 7 pouces Maxi manager avec android VIP 20003300W :



Points forts :

• Ecran tactile 7 capacitif avec reconnaissance gestuelle pour une navigation aisée dans les menus.
• Équipé en standard de commandes tactiles pour l'ouverture de la porte, l'activation phonique, la mise en marche automatique, le service de confidentialité et de 3 commandes supplémentaires pour les fonctions programmables, le voyant d'ouverture de la porte et les nouveaux messages.
• Gère les appels hors porte et la recomposition en standard, fournit des entrées d'alarme et de panique.
• Équipé d'un circuit d'induction magnétique pour les malentendants
• Capteur de température et d'humidité intégré
• Lecteur RFID pour l'activation des scénarios d'entrée et de sortie
• Le superviseur permet de contrôler les lumières, les volets roulants, les ouvertures automatisées, la régulation de la température par zone avec des horaires personnalisés, la gestion de l'irrigation, l'affichage des consommations d'électricité, d'eau, de gaz, etc., la gestion du délestage électrique, la gestion et le contrôle du système d'alarme anti-intrusion, l'affichage des caméras sur le réseau IP.
• Alimentation électrique par POE



Caractéristiques :

• Hauteur (mm) 124
• Largeur (mm) 223
• Profondeur (mm) 27
• Poids du produit (g) 700
• Couleur du produit Blanc RAL9003, base grise RAL7001
• Type de matériau de revêtement ABS, verre



Compatibilité :

• Système Simplebus 2 avec interface art. 20005000 Oui
• ViP Oui
• Système domotique Oui
• Système d'alarme anti-intrusion Oui



Affichage :

• Format 16:9
• Écran tactile Oui, capacitif
• Résolution (pixels) 1024x600
• Menu à l'écran (OSD) Oui



Caractéristiques audio :

• Type de haut-parleur
• Fonction d'induction magnétique Oui
• Microphone 4 mm (ø), omnidirectionnel
• Haut-parleur 40 mm (ø) x 28,4 mm (H), 4 Ohm, 2 W
• Technologies mises en œuvre Full-Duplex



Caractéristiques de la caméra :

• Type de capteur 1/5" CMOS
• Taille de l'objectif fixe (mm) 2,7
• Angle de vision (H x V - °) 83 x 66



Caractéristiques électriques :

• Type d'alimentation PoE
• Tension d'alimentation Standard IEEE 802.3af, Comelit PoE (48÷56VDC)
• PoE Classe 3
• Absorption en veille (W) 4,2
• Consommation maximale (W) 7,8



Caractéristiques matérielles :

• Type de bouton Capacitif
• Boutons de service Ouverture de porte, Réponse, Silence (confidentialité), Menu, Messages, Porte ouverte
• Nombre de boutons programmables pour des fonctions supplémentaires 2
• Bornes S- S+ OUT1 IN4 PAN CFP 0V AL
• Nombre d'entrées (no.) 4
• Type d'entrées Pull-up interne
• Nombre de sorties (no.) 1
• Type de sorties Collecteur ouvert
• Carte mémoire supportée Micro-SD (non fournie)
• Ports de communication RJ45 (Ethernet)
• Lecteur de proximité type Mifare® (13,56 MHz)
• Capteur de température Oui



Réglages :

• Volume du haut-parleur Oui
• Volume du microphone Oui
• Volume de la sonnerie Oui
• Rétro-éclairage de l'écran Oui
• Type de réseau LAN Ethernet 10/100 Mbit/s, IEEE 802.3, IEEE 802.3u (Fast Ethernet)
• Type de connexion Wi-Fi IEEE 802.11 b/g/n, 2.4 Ghz, 13 canaux
• Connexion IoT à Comelit Cloud Oui
• Mise à jour du micrologiciel via
• Comelit Cloud Oui
• Système d'exploitation Android (v. 7.1)



Caractéristiques environnementales :

• Degré de protection IP30
• Température de fonctionnement (°C) -5 à 40
• Humidité de fonctionnement (RH max) (%) 20 à 90
• Classe environnementale II
• Certifications RoHS II - 2011/65/EU (EN IEC 63000:2018), RED 2014/53/EU (EN 62311:2008, EN 62368-1:2014, EN 61000-6-1:2007, EN 61000-6-3:2007 + A1:2011, ETSI EN 301 489-1 V2.2.0, ETSI EN 301 489-17 V3.2.0, ETSI EN 300 328 V2.1.1)



Fonctions domotiques :

• Gestion de la lumière ON/OFF, Dimmer, RGB, Dali, DMX
• Gestion des volets et des stores vénitiens Oui
• Gestion du pourcentage des volets/stores vénitiens Oui
• Gestion de la température et de l'humidité Multizone, ON/OFF, Fancoil, Modbus
• Gestion des scénarios Instantané, Programmé, Conditionné
• Affichage de la consommation d'énergie Oui
• Gestion des règles logiques Activation/Désactivation
• Gestion de l'irrigation Oui
• Gestion des sorties génériques Oui



Fonctions d'interphone vidéo

• Ouverture de porte Oui
• Mise sous tension automatique Oui
• Appels intercom Oui
• Commande d'actionneur Oui
• Appel au standard Oui
• Entrée d'appel de porte Oui
• Sortie d'appel répété Oui
• Mode silencieux (confidentialité) Oui
• Mémovidéo Oui
• Affichage de la caméra IP (flux RTSP) Oui
• Ouverture automatique de la porte sur appel (médecin) Oui
• Réponse automatique (mains libres) Oui
• Notification d'ouverture de porte Oui
• Renvoi d'appel Oui
• Affichage de la date et de l'heure Oui
• Envoi d'un appel d'alarme Oui
• Envoi d'un e-mail en cas d'événement Oui
• Message en cas d'absence Oui
• Réception de messages ViP Oui
• Fonction antivol ViP Oui
• Sonnerie personnalisable Oui



Fonctions de sécurité

• Gestion totale, partielle et personnalisée de la mise en marche et de l'arrêt du système
• Affichage de l'état du système Oui
• Vérification vidéo en cas d'alarme Images, vidéo, en direct
• Activation rapide des commandes Oui
• Affichage de l'historique des événements Oui



Généralités

• Consommation électrique maximale (W) 7,8
• Montage sur base de bureau Oui, avec l'accessoire dédié
• Taille de l'écran (") 7
• Bornes amovibles Oui
• Capteur d'humidité intégré Oui
• Montage encastré Oui, avec accessoire dédié
• Montage mural Oui, avec accessoire dédié
• Gestion de l'automatisation Oui
• Gestion de la charge Oui
• Gestion de la programmation Oui

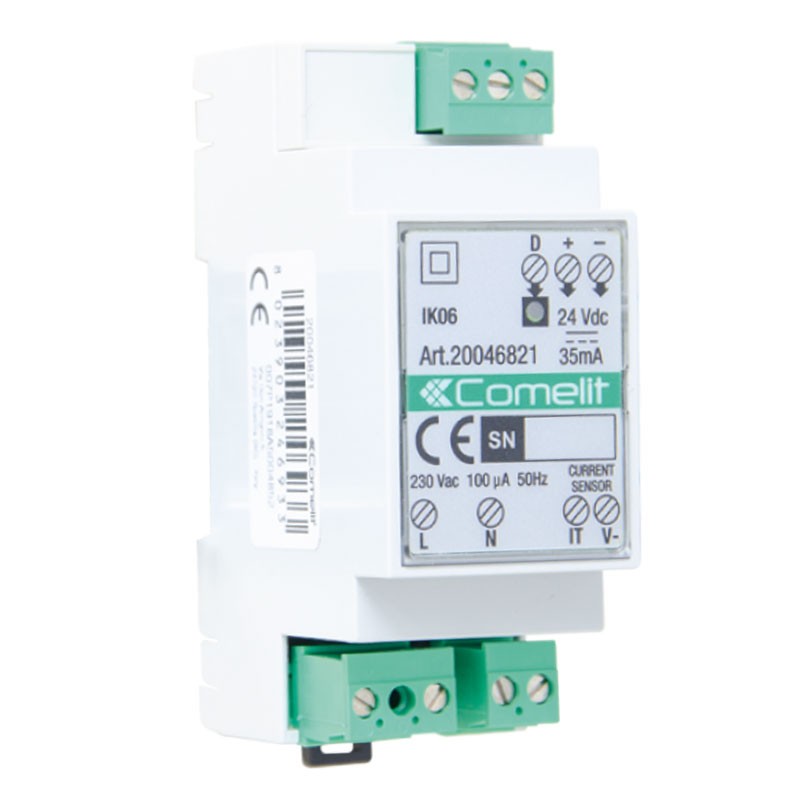

Module de gestion de la charge et de la consommation Connexion DIN 20046821 : Module SimpleHome à connecter au BUS pour mesurer la puissance électrique absorbée ou produite dans un système monophasé 230Vac. Pour les systèmes triphasés, utiliser un module 20046821 pour chaque phase. Possibilité de programmer la libération de 8 charges connectées sur les modules SimpleHome suite au dépassement d'un seuil de puissance prédéfini. Associé à des superviseurs compatibles, il permet de visualiser les données de consommation ou de production sous forme de graphiques et de tableaux. Puissance maximale mesurable : 10 KW. Fourni avec un TC externe (diamètre interne de 12 mm). Dimensions 36x90x58mm (2 modules DIN). Consommation maximale de courant 35mA.



Module Simplehome 9 entrées 8 sorties 16A sur rail DIN 20046606 :

Module SimpleHome 9 entrées opto-isolées (8 normales + 1 scénario), qui peuvent être utilisées pour connecter des boutons-poussoirs près du tableau de distribution, et 8 sorties relais avec contact inverseur NC/NO pour contrôler des charges électriques résistives jusqu'à 16A, dimensions 160x90x58mm (9 modules DIN). Consommation maximale de courant 220mA.



Fonctions :

• Gestion des volets roulants/stores Oui
• Gestion de la temporisation des sorties Oui
• Entrées numériques configurables par logiciel nc/no Oui
• Sorties configurables nc/no Oui
• Gestion de la lumière Oui
• Gestion des scénarios Oui



Connectivité

• Nombre de bus Simplehome (Nombre) 1
• Entrées numériques (nombre) 9
• Distance maximale de l'entrée numérique (m) 25




Généralités :

• Alimentation par SimpleHome BUS Oui
• Charge résistive maximale d'une seule sortie (mA) 16
• LED d'état de l'entrée Oui
• LED d'état de la sortie Oui
• Nombre d'entrées numériques (nbre) 8
• Nombre d'entrées de scénario (no.) 1
• Nombre de sorties (no.) 8
• Sorties avec contact inverseur pour chaque sortie nc/non Oui

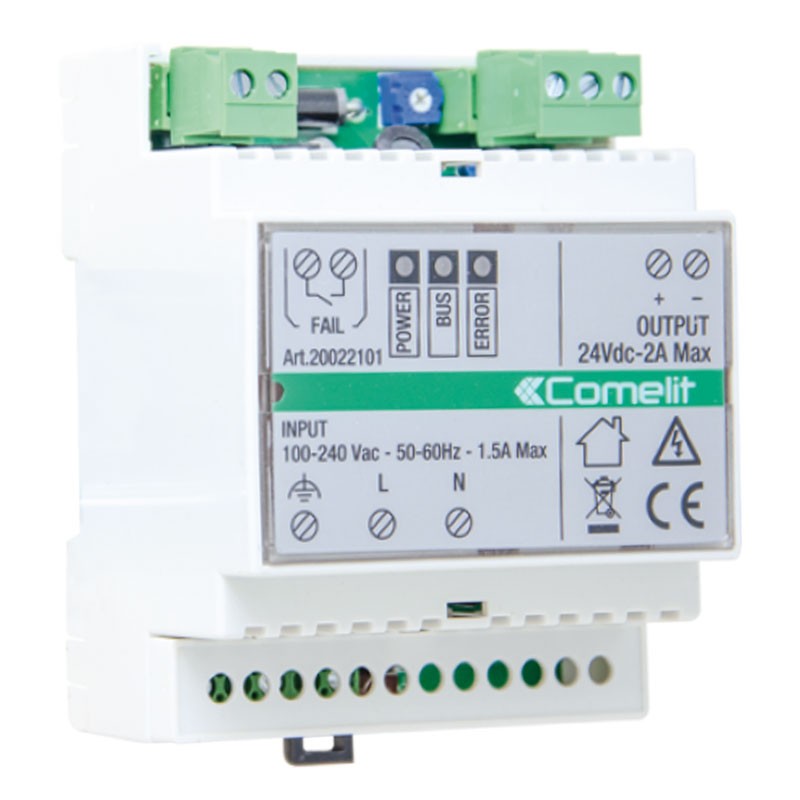

Simplehome Switching Power Supply 24VDC 2A din 20022101 : Alimentation pour le système SimpleHome, parallélisable, auto-protégée, 24VDC. Alimente les modules du système SimpleHome BUS. Capable de fournir jusqu'à 2A et dans le cas d'une absorption plus élevée, il est possible de connecter plusieurs unités d'alimentation distribuées en différents points du système le long du bus, dispose d'un contact de relais de sortie pour signaler un dysfonctionnement, dimensions 71x90x58mm (4 modules DIN).

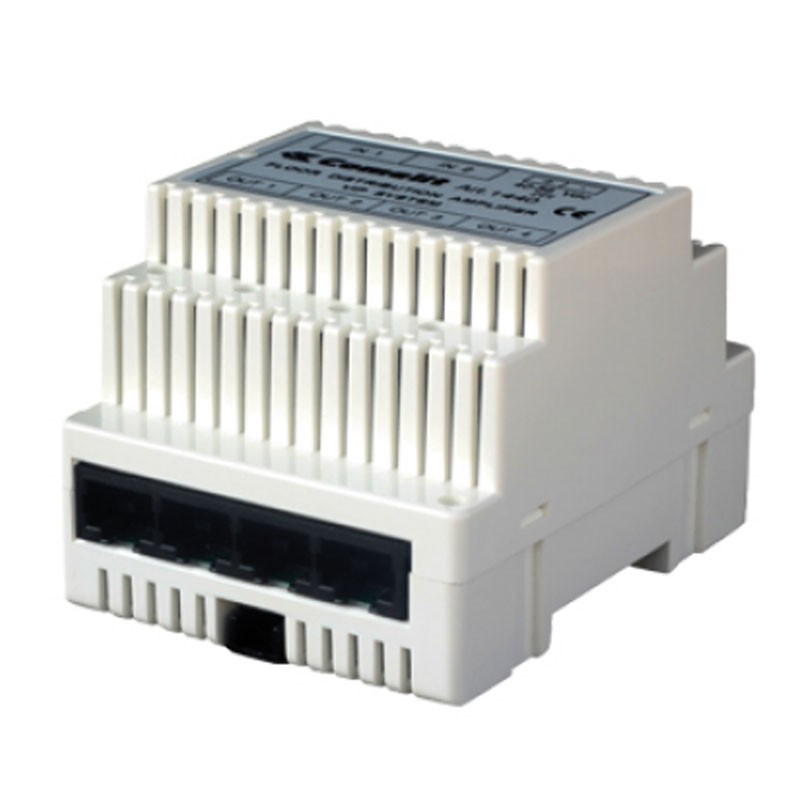

Distributeur d'étage IP (VIP) 1440 : Distributeur d'étage avec une entrée, une sortie (10/100Mbit/s) et 4 prises (10 Mbit/s). Dimensions : 71x89x62 mm (4 modules DIN).
