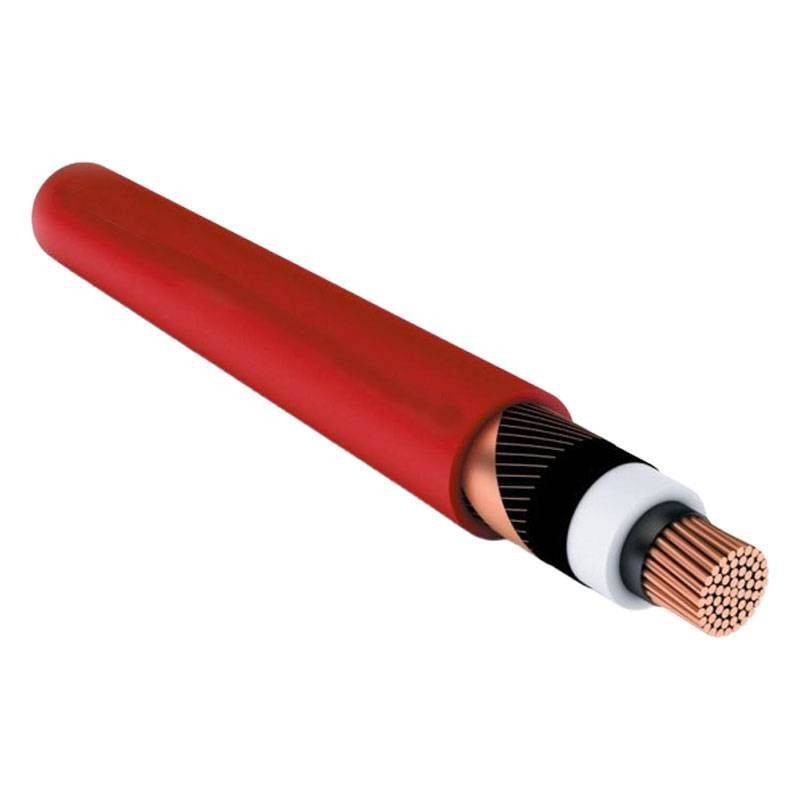

Câble monoconducteur moyenne tension RG26H1M16 1x35 sq mm 18/30 kV

Cavi
9X9 RG26H1M161X35-36

Câble unipolaire moyenne tension RG26H1M16 18/30 kV, isolation HEPR G26, gaine LS0H, avec les caractéristiques suivantes

  • Conducteur : cuivre rouge, compact rigide, classe 2

  • Section : 35 mm².

  • Diamètre extérieur : 25,4 mm

  • Diamètre du conducteur : 7 mm

  • Epaisseur de l'isolation: 4,5 mm

  • Épaisseur de la gaine : 1,8 mm

  • Tension nominale : 18/30 kV

  • Tension maximale: 36 kV

Le prix de vente s'entend par mètre.

Les fabricants de nos câbles sont:

  • Baldassari cavi
  • Icel
  • La Triveneta
  • Prysmian
La livraison du câble d’un fabricant plutôt que d’un autre, est dictée par la disponibilité du moment. Tous nos câbles sont conformes aux normes légales en vigueur.
Produit ne bénéficiant pas du droit de rétractation (Câble découpé et donc non remboursable)
En fonction de la longueur et/ou du diamètre du câble, le transport peut nécessiter l’utilisation de bobines. Cette option implique un coût supplémentaire, qui sera communiqué à la fin de la commande en fonction des besoins spécifiques.
Vous avez des questions sur ce produit ou vous n’avez pas trouvé ce que vous cherchiez? Demandez des informations!
Câble monoconducteur moyenne tension RG26H1M16 1x35 sq mm 18/30 kV
15,59 €
15,59 €

15,59 €
TTC
Calculer le coût de livraison
Articles disponibles: 446
Autres disponibilités du fabricant
15,59 €

Achetez-le d'ici et recevez-le de Vendredi, 6 Février
paypal Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
2 ans de garantie
Allégements Fiscaux

Vous êtes un professionnel ?

Demandez l’accès aux avantages d’

Trustpilot

Câble RG26H1M16 : fiabilité, sécurité et hautes performances

Le câble unipolaire RG26H1M16 est conçu pour le transport d'énergie électrique de moyenne tension jusqu'à 30 kV, dans des applications où des performances thermiques et mécaniques élevées sont requises. Grâce à l'isolation en caoutchouc HEPR de qualité G26 et à la gaine LS0H (Low Smoke Zero Halogen), le produit garantit une plus grande résistance à la chaleur, une bonne flexibilité de pose et un niveau élevé de sécurité en cas d'incendie.

Isolation HEPR G26 : résistance thermique et mécanique maximale

Le cœur technique du câble est son isolation en caoutchouc HEPR G26 sans plomb, conforme à la norme HD 620 DIH 2. Ce matériau permet une température de fonctionnement continue jusqu'à 105°C, dépassant les limites des câbles conventionnels en PVC ou XLPE. En cas de surcharge, il peut être utilisé avec des incréments de courant allant jusqu'à 10 % de plus, ce qui permet de maintenir la fiabilité du système même dans des conditions critiques.

Structure technique robuste et performante

Le câble est équipé d'un conducteur rigide et compact en cuivre rouge de classe 2 avec une couche semi-conductrice extrudée et pelable à froid, qui garantit une parfaite homogénéité du champ électrique. Le système de blindage avec fils de cuivre et ruban contre-ressort offre une protection électromagnétique efficace. La gaine extérieure en matériau thermoplastique LS0H qualité M16, de couleur rouge, garantit une faible émission de fumée et l'absence d'halogènes, ce qui est idéal pour les installations dans des environnements fermés, avec la présence d'équipements sensibles ou très fréquentés.

Grande souplesse de pose et d'utilisation

Le câble RG26H1M16 est adapté au transport de l'énergie entre les salles de transformation et les grands services publics, mais il est également largement utilisé dans les installations industrielles, les bâtiments civils, les infrastructures et les environnements à risque d'incendie. Il peut être installé dans l'air, les tuyaux, les conduits et même sous terre, conformément à la norme CEI 11-17 art. 4.3.11. Une protection supplémentaire est recommandée en cas d'exposition aux UV.

Performances électriques et thermiques optimisées

La tension nominale de 18/30 kV et la tension maximale de fonctionnement de 36 kV rendent le câble adapté aux installations MT industrielles ou d'infrastructure. Les températures de fonctionnement vont de -15°C à +105°C, avec une pointe à 300°C en court-circuit, tandis que le rayon de courbure minimal est de 14 fois le diamètre du câble, soit 25,4 mm. La contrainte de traction maximale est de 60 N/mm².

Caractéristiques techniques du câble RG26H1M16

ParamètreValeur
Type de câble RG26H1M16
Conducteur Cuivre rouge solide, classe 2
Section 35 mm carrés
Diamètre du conducteur 7 mm
Couche semi-conductrice Extrudée, pelable à froid
Isolation Caoutchouc HEPR G26 (HD 620 DIH 2), sans plomb
Épaisseur de l'isolant 4,5 mm
Écran Fil de cuivre + ruban contrespuné
Gaine extérieure Qualité LS0H M16
Epaisseur de la gaine 1,8 mm
Couleur de la gaine rouge
Diamètre extérieur 25,4 mm
Tension nominale 18/30 kV
Tension maximale 36 kV
Température de fonctionnement DE -15°C À +105°C
Température de court-circuit max. 300°C
Température minimale de pose 0°C
Rayon de courbure minimum 14 × Ø du câble
Contrainte de traction maximale 60 N/mm2
Capacité de charge dans l'air (30°C - trèfle) 212 A
Capacité de charge dans l'air (30°C - plat) 248 A
Débit souterrain (trèfle) 199 A
Débit souterrain (sol) 206 A
Norme de pose CEI 11-17 - installation dans l'air, dans un tuyau, dans une gaine ou dans le sol
