Kit de base système Bticino pour platine de rue Linea 5000 345001
BTI 345001
8005543752043

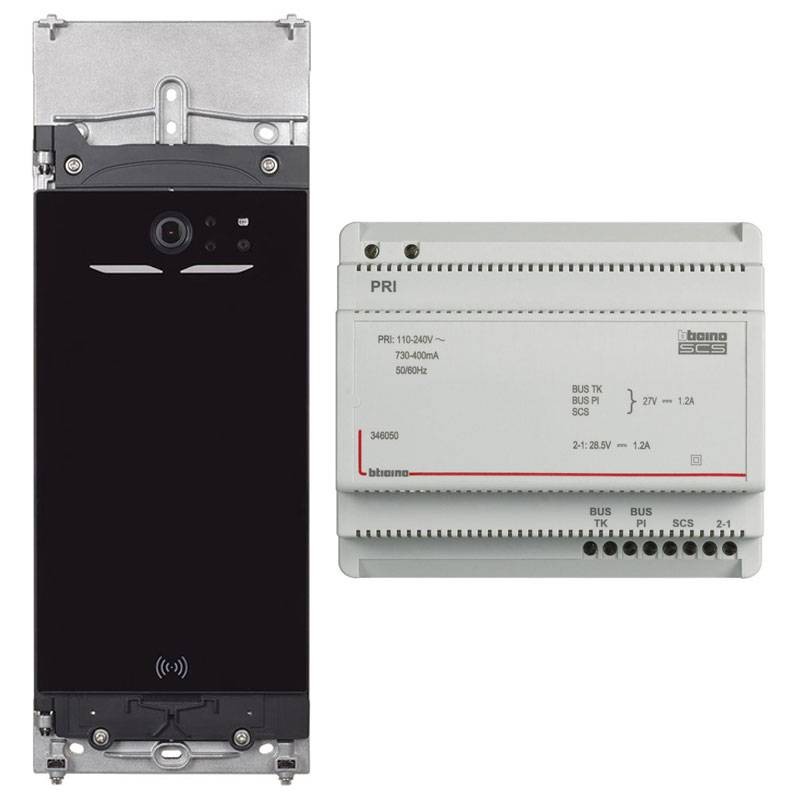

Le kit de base Bticino 345001 pour la platine de rue Linea 5000 est la solution idéale pour les systèmes de portier vidéo à 2 fils de haute performance dans les zones résidentielles, les immeubles d'habitation ou les zones commerciales. Le kit est composé de
-
1 Module d'affichage audio/vidéo code 345000
-
Bloc d'alimentation code 346050 pour systèmes à 2 fils
1 103,65 €
Articles disponibles: 27
Payable également en 4 fois sans intérêt de:
275,91€
Souvent achetés ensemble
Kit base système Bticino : composants spécifiques inclus dans le kit
Module d'affichage Bticino 345000 avec caméra
Écran tactile de 7 pouces pour une interaction intuitive
Le cœur du module est un grand écran capacitif de 7 pouces, en verre résistant aux chocs (IK08), anti-traces de doigts et doté d'un capteur de proximité. L'interface utilisateur est moderne, accessible et configurable : elle prend en charge les messages de bienvenue, les logos personnalisés, le choix du thème clair/foncé, la rétroaction vocale et bien plus encore.
Caméra haute définition avec vision nocturne
La caméra intégrée assure une surveillance fiable grâce à son capteur de 5 MP et à son éclairage LED intelligent, qui permet une vision claire même en l'absence de lumière. Le champ de vision étendu couvre de vastes zones d'entrée, ce qui rend le système efficace dans tous les contextes : résidentiel, commercial ou avec conciergerie.
Accès intelligent et gestion simplifiée
Le module permet d'ouvrir le portail de différentes manières : code numérique ou alphanumérique, badge RFID, ou par Bluetooth via l'application Home + Security. Il est également possible de générer des codes temporaires pour les visiteurs ou les fournisseurs, idéal pour les établissements hôteliers ou ceux qui disposent d'un contrôle d'accès avancé.
Installation et programmation flexibles
Installable de manière encastrée (3 modules) ou murale, le module dispose d'une ouverture rabattable pour faciliter le câblage. La configuration professionnelle se fait via l'application Home + Project (à partir d'un smartphone ou d'un PC), même à distance, permettant le téléchargement de la configuration via Bluetooth, Wi-Fi ou Ethernet. Les noms des résidents et les codes d'accès peuvent être mis à jour sur place ou à distance rapidement et facilement.
Caractéristiques techniques du module LINEA 5000
| Paramètre | Valeur |
|---|---|
| Tension | 18-27 Vdc |
| Modules | 3 |
| Degré de protection | IP65 |
| Dimensions (L × H × P) | 128 × 354 × 42 mm |
| Hauteur | 354 mm Hauteur |
| Largeur | 128 mm |
| Profondeur | 42 mm |
| Type de système | 2 fils |
| Niveau de robustesse | IK08 |
| Hauteur d'installation recommandée | 180 cm |
| Température de fonctionnement | (-25) - (+70) °C |
| Type de connexion | Connecté / Traditionnel (BUS SCS) |
| Résolution | 625 lignes TV (H) |
| Série | LINE 5000 |
Eléments associés
| Code | Description de l'article |
|---|---|
| 345101 | Ligne 5000 - Cadre de finition - Aluminium |
| 345102 | Ligne 5000 - Cadre de finition - Nickel |
| 345103 | Ligne 5000 - Cadre de finition - Or |
| 345104 | Ligne 5000 - Cadre de finition - Titane |
| 345105 | 5000 line - Cadre fini - Acier |

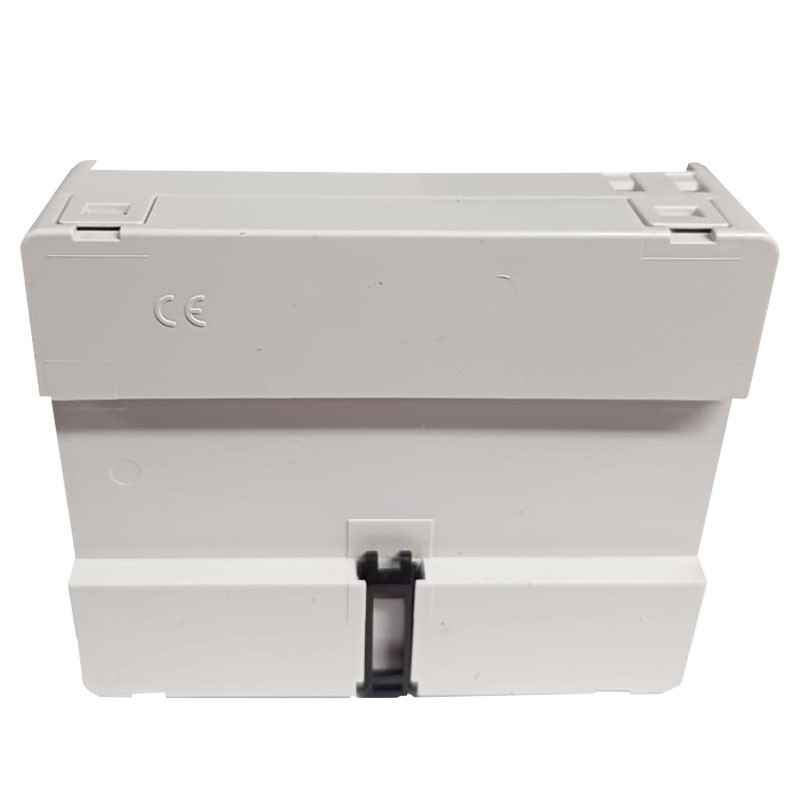

Alimentation BUS-SCS pour systèmes audio et vidéo à 2 fils 346050
L'alimentation Bticino 346050 est un dispositif professionnel pour les systèmes audio et vidéo à 2 fils qui peut être installé dans un boîtier modulaire à 6 modules DIN. Conçue pour garantir la fiabilité, la sécurité et la polyvalence, elle fournit des alimentations SELV à très basse tension pour les systèmes SCS BUS et peut également être utilisée comme alimentation locale supplémentaire.
-
Alimentation d'entrée : 110 240 V AC / 5060 Hz
-

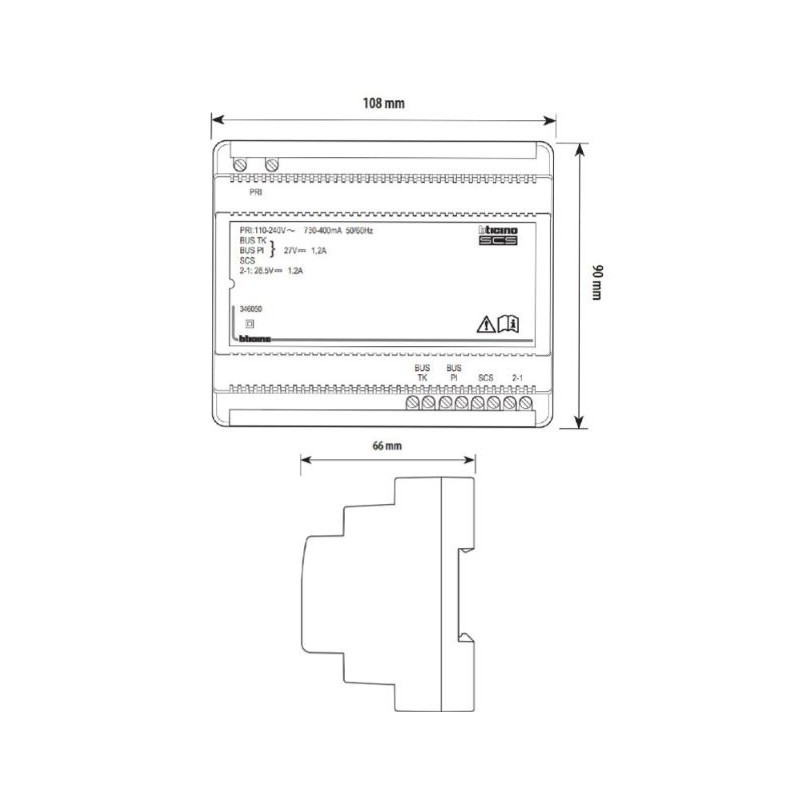

Format : 6 modules DIN
-
Sorties SELV : BUS TK, BUS PI, bornes SCS (combinées, max. 1,2 A) - Bornes 1 - 2 pour alimentation locale (utilisation alternative)
-
Adaptateur vidéo intégré (ne nécessite pas l'article 346830)
-
Evite l'utilisation d'un nœud A/V (F441) ou d'une matrice F441M avec des branches limitées
-
Protégé contre les surcharges et les courts-circuits
-
Double isolation électrique SELV
-
Aucune configuration n'est requise
-
Utilisation alternée des sorties, non simultanée (sauf combinaison spécifique)
Alimentation stable et sûre pour les systèmes Bticino à 2 fils
Le bloc d'alimentation Bticino 346050 assure une alimentation stable et sûre des appareils connectés au bus 2 fils du système MyHOME ou du portier vidéo. Il convient aussi bien comme unité principale que comme unité d'alimentation supplémentaire, grâce à la double sortie indépendante à sélectionner en fonction de la configuration du système.
Adaptateur vidéo intégré
Contrairement à d'autres blocs d'alimentation, le 346050 comprend un adaptateur vidéo intégré, ce qui évite d'avoir recours à des modules supplémentaires tels que l'article 346830. En outre, pour les installations comportant jusqu'à 3 sorties totales (par exemple 2 PI risers + 1 TK), l'utilisation du nœud A/V F441 ou de la matrice F441M peut être évitée.
Sécurité et protection automatique
L'appareil est protégé contre les surcharges et les courts-circuits. En cas de défaut, l'alimentation doit être coupée pendant au moins 5 minutes pour être réinitialisée. Conçu avec une double isolation électrique SELV, il garantit une sécurité maximale pour l'utilisateur et le système.
Spécifications techniques Alimentation
Entrée de l'alimentation en courant alternatif (PRI)
| Paramètre | Valeur |
|---|---|
| Tensions nominales | 110 - 240 V |
| Courants nominaux | 730 - 400 mA |
| Fréquence de fonctionnement | 50 - 60 Hz |
| Consommation électrique à pleine charge | 40 W max |
| Dissipation de puissance | 8 W max |
| Rendement à pleine charge | 80 % typ. |
| Puissance en veille | < 1 W |
| Température de fonctionnement | (-10) - (+55) °C |
| Fusible intégré (côté PRI) | F1 T 3.15A 250 V |
Sorties - BUS TK, BUS PI, SCS
| Paramètre | Paramètre Valeur |
|---|---|
| Tension nominale | 27 Vdc |
| Courant nominal | 1,2 A |
| Puissance nominale | 32,4 W |
Sortie 1-2
| Paramètre | Valeur |
|---|---|
| Tension nominale | 28,5 Vdc |
| Courant nominal | 1,2 A |
| Puissance nominale | 34,2 W |
Il n y ' a pas des avis
Fiche technique
- KIT: Kit de base - vidéophone
- WIFI: NON
